外径测量仪是用于测量圆形物体外圆直径的精密仪器，以下是相关介绍：
外径测量仪工作原理
激光扫描原理：激光器发出的光束通过多面体扫描转镜和扫描光学系统后，形成与光轴平行的连续高速扫描光束，对被置于测量区域的工件进行高速扫描，由放在工件对面的光电接收器接收。光束扫描工件时被遮断，通过分析光电接受器输出的信号，可获得与工件直径有关系的数据。
光电原理：发射镜头内的点光源发出光，经透镜系统形成准直平行光视场，射向接收镜头，经接收镜头内透镜系统聚焦，通过焦点位置的光阑小孔后在 CCD 芯片上成像。视场中通过被测物时，被测物遮挡部位在 CCD 上出现边界清晰的阴影，通过阴影可计算得到外径尺寸。
螺旋测微原理：以外径千分尺为例，其基于螺旋运动原理，当微分筒旋转一周时，测微螺杆会前进或后退一个螺距（通常为 0.5 毫米），通过微分筒的旋转角度来精、确测量被测物体的外径。
外径测量仪主要类型
激光测径仪：如激光扫描测径仪，适用于金属线材料、玻璃管、胶管、电线电缆等外径的测量和控制，具有高精度、非接触测量的特点，可同时测量外径和不圆度。
光电测径仪：包括单轴、双轴、多轴测径仪等4。适用于不同生产环境和产品需求，如小台式测径仪可用于生产现场环境好、对椭圆度尺寸要求不高的产品检测；八轴测径仪可用于生产环境恶劣、对产品圆度要求较高的金属管材等产品的检测。

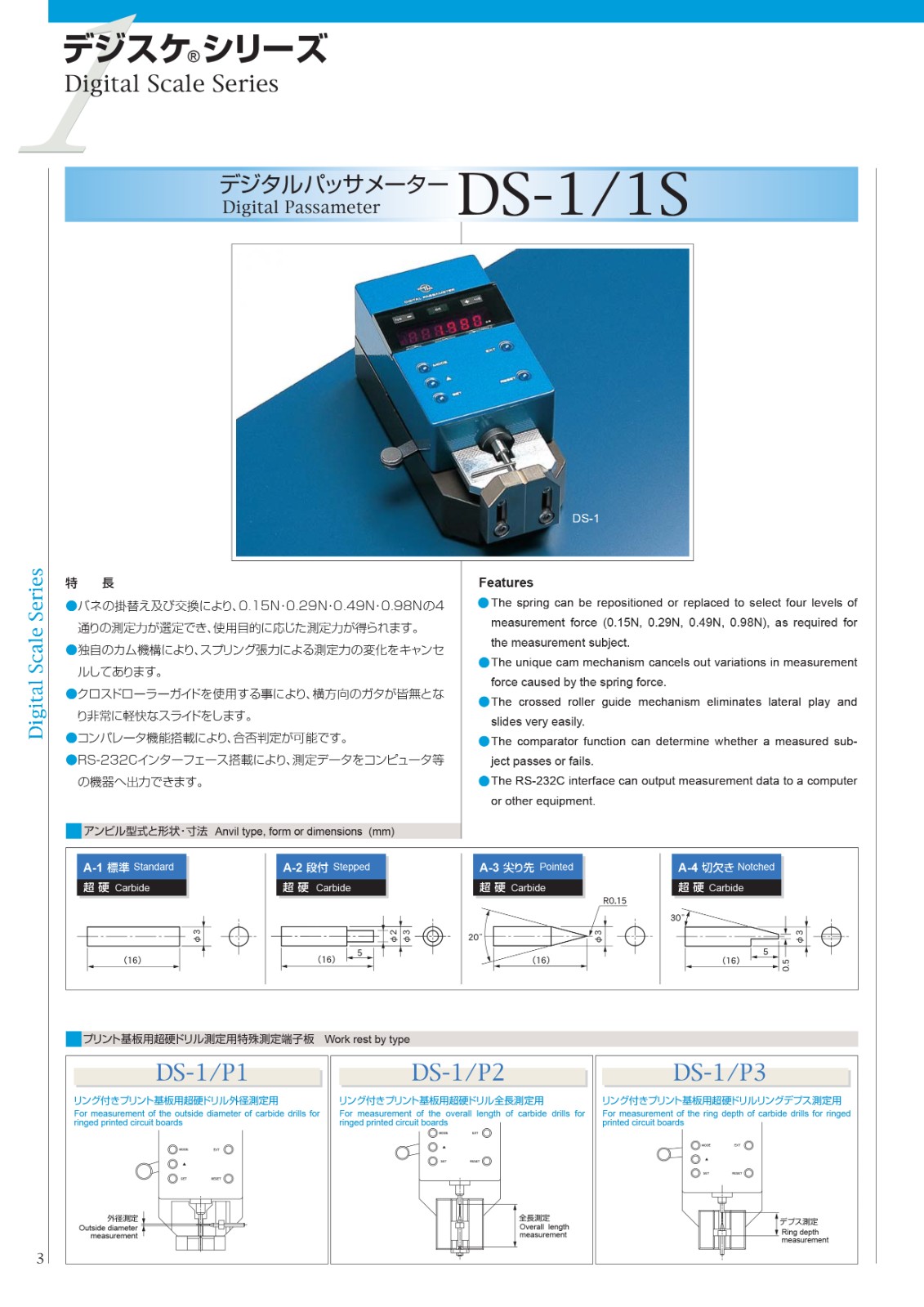

外径千分尺：是一种精密的接触式测量工具，常用于机械制造等领域，精度通常有 0.01mm、0.02mm 和 0.05mm 几种，可满足不同精度要求的外径测量。
应用领域
广泛应用于线缆、电缆、金属丝、胶管、塑料管、玻璃管、圆钢、高线、螺纹钢、管材、轴承、金属加工等圆形轧材的生产制造领域，用于对产品的外径尺寸进行检测和控制，以保证产品质量。
技术参数
不同类型的外径测量仪技术参数有所不同。一般包括测量范围、测量精度、测量频率等。例如，某激光测径仪测量范围为 0.2 - 45mm，测量精度为 ±0.002mm + 0.02%× 实际测量值1；某大直径测径仪测量精度普遍优于 0.08mm，测量频率为 500Hz。
仪器特点
高精度测量：能够精、确测量外径尺寸，满足不同行业对产品精度的要求。
非接触测量：采用激光、光电等原理的测量仪，无需接触被测物体，避免了对被测物体表面的损伤，同时也能适应高速运动的物体测量。
实时监测：可安装在生产线上，对产品外径进行实时在线监测，及时发现尺寸偏差，便于及时调整生产工艺，提高生产效率和产品质量。
