NSK外循环丝杠RNFTL1610A2.5S形状分析

原装正品RNFTL系列外循环直筒型螺母

期待您的来电咨询，我们竭诚为您服务130--0651--6723

RNFTL5016A5S

【螺母的安装】

搬送用滚珠丝杠R系列的螺母是和丝杠分离后，装入暂用轴上的。在滚珠丝杠组装时，必须把螺母插入丝杠轴上。

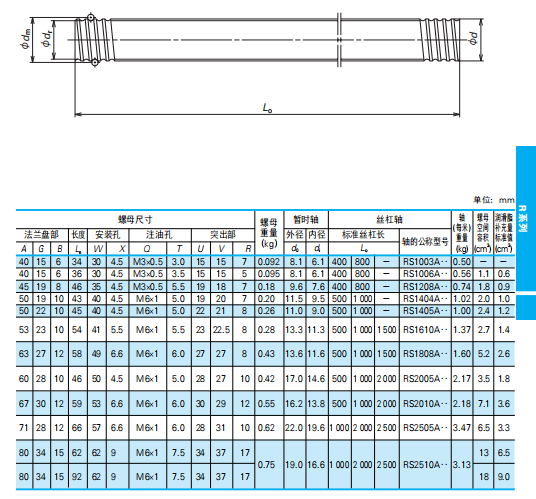

【丝杠轴形状的分析】

将螺母组件从暂用轴移至丝杠轴时，若移动过程中的形状和尺寸不适当，就会造成滚珠脱落等事故。当滚珠沟槽部端面可以接触到暂用轴端面时,可以通过该面的对接将螺母组件移至丝杠轴。如因两端的机械加工而导致暂用轴不能直接与滚珠沟槽端面直接接触，请用胶带等缠在机械加工部位，使之与暂用轴的外径相同。如中间有沟槽或缺口，请预先填好这些部位。

【暂用轴的安装】

确认螺母的安装方向，卸下向丝杠轴移动侧的挡环。然后，请一并小心地将丝杠轴和暂用轴的中心对齐，一边将暂用轴扎实地压住丝杠轴的轴端

【螺母的移动】

将螺母一直滑至轻轻地碰到丝杠轴的滚珠沟槽挡边后暂停，在压紧暂用轴的状态下，一边将螺母组件轻轻地向安装方向推动，一边向旋转方向扭转，这样螺母就能向丝杆轴移动。直至丝杠轴的滚珠沟槽端面完全露出来之前，请不要让暂用轴离开丝杠轴的轴端。

RNFTL1003A3.5  RNFTL1006A2.5S  RNFTL1208A2.5S  RNFTL1404A3.5S RNFTL1405A2.5S RNFTL1610A2.5   RNFTL1610A2.5S  RNFTL1808A3.5

RNFTL1808A3.5S RNFTL2005A2.5   RNFTL2005A2.5S  RNFTL2010A2.5

RNFTL2010A2.5S RNFTL2505A5     RNFTL2505A5S    RNFTL2510A2.5

RNFTL2510A2.5S RNFTL2510A5     RNFTL2510A5S    RNFTL2806A2.5

RNFTL2806A2.5S RNFTL2806A5     RNFTL2806A5S    RNFTL3210A5

RNFTL3210A5S   RNFTL3610A2.5   RNFTL3610A2.5S  RNFTL3610A5

RNFTL3610A5S   RNFTL4010A7    RNFTL4010A7S    RNFTL4512A5

RNFTL4512A5S  RNFTL5010A7     RNFTL5010A7S    RNFTL5016A5

MCM08068H10W-301A、W1002FA-3P-C3Z4、W2002SA-1P-C5Z4、W2503-1000D-C3Z、W2003SA-1P-C5Z4、W1603MA-1PY-C3Z、W3221FA-1P-C5Z25   W2503SA-2P-C5Z5、W4010-352ZX-C3Z20、W3206SA-2Z-C5Z5、W1000Z-273P-C3Z、W2006FA-1P-C5Z10、W2008FA-1P-C5Z10、RNFTL1610A2.5S、W0800MA-5PY-C3Z2、W1002MA-5PY-C3Z2.5W0801MA-11PY-C3Z2、W1404FA-1P-C3Z5、 NSK滚珠花键丝杠、W1603MA-1PY-C3Z2、RNFBL2505A5S+2000L、W6307-128X-C7N W6311T-28ZY-C3Z6、W8007Z-149RCSP-C7-BB、NSK轧制滚珠丝杠RNFBL2505A5S+2000L、NSK大导程丝杠螺母DM50Z60-40、W4017SA-3Z-C5Z12、NSK6310滚珠丝杠W6308T-30DY-C5Z1、全新原装NSK5016滚珠丝杠W5007-550Z-C3Z16、W5007-549Z-C3Z16、NSK5020滚珠丝杠副W5007-524PSSX-C5Z20、6306滚珠丝杠W6311T-28ZY-C3Z6、NSKC3级4012滚珠丝杠W4005-683ZY-C3Z12、NSK5016C3精度滚珠丝杠W5009-637Z-C3Z16、NSK4012滚珠丝杠W4006-1016Z-C5Z12、
