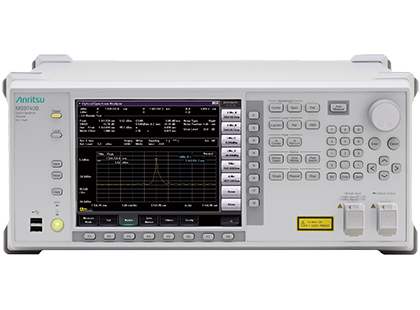

Anritsu 安立 光谱分析仪 MS9740A/B
光谱分析仪 MS9740B 产品概述
台式光谱分析仪 MS9740B 具有动态范围宽、分辨率高，且波长范围在 600 nm 到 1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估 850 nm 波段 VCSEL 模块的理想选择。
MS9740B 在保持原有功能和性能的同时，将测量处理时间缩短了一半*1，同时克服了处理速度加快导致测量灵敏度下降的问题。
此外，它还保留了光有源器件(LD-模块、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 滤波器)的测量菜单屏幕，用于评估器件。它支持关键评估项目的一次性测量，例如光学中心波长、电平、光信噪比、频谱宽度等，并将结果显示在一个屏幕上。
*1：Rx 带宽设置：1 kHz/200 Hz
GPIB Interface, SMSR Measurement Time (DFB Light Source), VBW: 1 kHz_Fast (MS9740B)/1 kHz(MS9740A) Setting, 0.1-nm Resolution, 30-nm Sweep Width, 1001 Sample Points
| 规格 | 细节 | |
|---|---|---|
| MS9740B | MS9740B-009 | |
| 适用光纤 | SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤 | SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤，62.5μm/125μm GI 光纤 |
| 光连接器 | 用户可更换：FC、SC、ST、DIN | |
| 波长测量范围 | 600 nm 到 1750 nm | |
| 波长精度*1 | ±20 pm（1520 nm 到 1620 nm，分辨率：0.03 nm 到 0.2 nm）*2 ±100 pm （1520 nm 到 1620 nm，分辨率：0.5 nm，1.0 nm）*2 ±300 pm （600 nm 到 1520 nm）*3 ±200 pm （1520 nm 到 1570 nm）*3 ±300 pm （1570 nm 到 1750 nm）*3 | ±50 pm（1530 nm 到 1570 nm，分辨率：0.07 nm 到 0.2 nm）*2 ±100 pm （1530 nm 到 1570 nm，分辨率：0.5 nm 到 1.0 nm）*2 ±300 pm (1570 nm 到 1750 nm）*4 |
| 设定分辨率 | 0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm (RBW 3 dB transparent bandwidth) | 0.07、0.1、0.2、0.5、1.0 nm (RBW 3 dB transparent bandwidth) |
| max输入功率 | +23 dBm（光衰减器：开启） | |
| 动态范围*1 | 高动态范围：70 dB（峰值波长±1 nm），60 dB（峰值波长±0.4 nm），42 dB（峰值波长±0.2 nm） 正常动态范围：62 dB（峰值波长±1 nm），58 dB（峰值波长±0.4 nm），42 dB（峰值波长±0.2 nm） 【波长：1550 nm，分辨率：0.05 nm，光衰减器：关闭，20° 到 30°C】 | 高动态范围：70 dB（峰值波长±1 nm，20° 到 30°C），60 dB（峰值波长±0.5 nm，20° 到 30°C） 65 dB（峰值波长±1 nm，5° 到 45°C），55 dB（峰值波长±0.5 nm，5° 到 45°C） 正常动态范围：62 dB（峰值波长±1 nm，20° 到 30°C），58 dB（峰值波长±0.5 nm，20° 到 30°C） 57 dB（峰值波长±1 nm，5° 到 45°C），53 dB（峰值波长±0.5 nm，5° 到 45°C） 【波长：1550 nm，分辨率：0.07 nm，使用 SM 光纤，光衰减器：关闭】 |
| 扫描*1 | 扫描时间：≤0.2 秒（跨度：5 nm，分辨率：0.1 nm），≤0.3 秒（跨度：500 nm） 【视频带宽：10 kHz，正常动态范围，中心 1550 nm（跨度：5 nm），1200 nm（跨度：500 nm）扫描开始到停止，无光输入，采样点：≤501】 扫描时间：0.35 秒/30 nm（典型值） 【视频带宽：1 kHz-快速动态范围，中心 1550 nm（分辨率：0.1 nm）扫描开始到停止，光输入-10 dBm，采样点：1001】 扫描时间：1.65 秒/30 nm（典型值） 【视频带宽：200 Hz-快速动态范围，中心 1550 nm（分辨率：0.1 nm）扫描开始到停止，光输入-10 dBm，采样点：1001】 | |
| SMSR Reproducibility (with MS9740B-020) | ±1.4 dB (MS9740B), ±1.8 dB (with MS9740B-009 installed) Using SM fiber and DFB-LD with 1550 nm wavelength at 10 dBm peak power input, with 45 dB max SMSR and no change in polarization conditions Pulse conditions: 5 kHz min repetition frequency and 1% min Duty Pulse Mode enabled, 1 kHz VBW, 0.1 nm Setting Resolution, 10 nm max span, 501 sampling points, at 23°C ±5°C | |
| 尺寸和重量 | 426（宽）x177（高）x350（深）mm（不含突起部分），≤15 千克（无选项） |
*1：测量前将仪器预热至少 2 小时，在跨度≥100 nm，视频带宽≥10 kHz 的条件下重复扫描。自动光学校准(WI Cal)后进行波形校准，除非另有说明，否则仪器应保持在相同温度条件下。使用 SM 光纤(ITU-T G.652)或 GI 光纤(50μm/125μm)，回波损耗>40 dB，或使用 GI 光纤(62.5μm/125μm)，回波损耗>38 dB
*2：内置 MS9740B-002，执行 Wl cal (ref)波长校准后，在稳定的室温条件下
*3：使用 SM 光纤通过外部光源（如单纵模激光器(DFB-LD)）执行 Wl cal (Ext)波长校准后
*4：使用 SM 光纤或 GI 光纤（50μm/125μm 或 62.5μm/125μm）通过外部光源（如 DFB-LD）执行 Wl cal（Ext）波长校准后
