- 工作电源：：AC220V±10%
- 电源频率：50±1Hz
- 环境温度：-10℃～50℃
- 环境湿度：≤85%RH
- 三相测试：2*10A、2*5A、2*2A
- 单相测试：20A、10A、2A
变压器直流电阻测量仪作为变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的核心设备，可准确识别线圈选材缺陷、焊接不良、连接松动及断股等隐患。

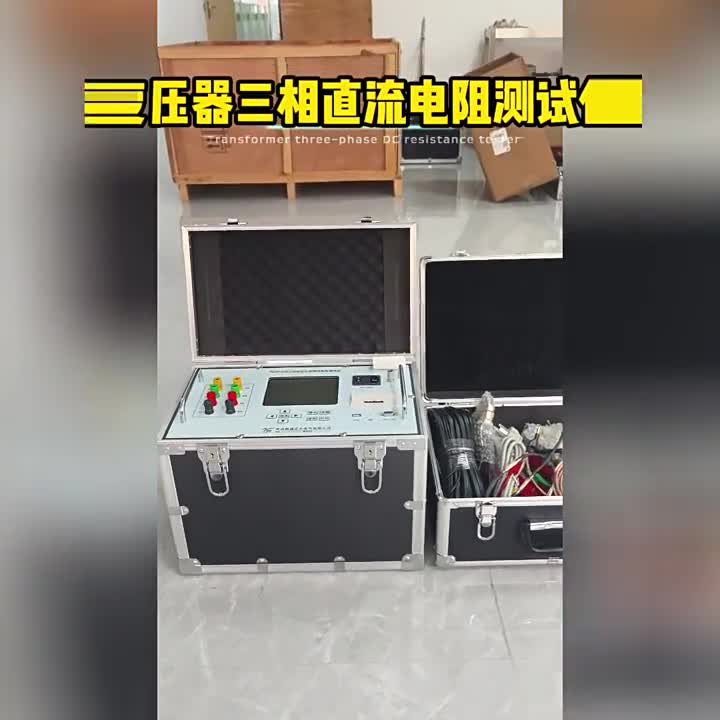

武汉凯迪正大电气有限公司KDZR-S20A变压器三回路三相直流电阻测试仪采用新电源技术，由单片机控制，自动化流程（自检-数据处理-打印）与智能化分析，大幅缩短检测周期。
KDZR-S20A还具备适用温度宽、精度高、防震、抗干扰及携带方便等特点，满足复杂现场环境的快速测试需求。
武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪广泛应用于出厂试验、安装调试及运维预防性检测场景。
武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪核心信息的结构化解析：
武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪技术参数图
三相/单相智能测试：
针对YN/yn联结方式的变压器，支持三相同步测量A0、B0、C0直流电阻，并自动计算三相不平衡率；
对于任意联结绕组，单相测试无需倒接测试线，显著提升检测效率。
数据全流程管理：
内置测试矩阵可存储各分接位置的电阻值及三相不平衡率，支持打印折算到额定温度下的直流电阻值；
配备5.7寸高亮液晶屏及微型热敏打印机，实现数据实时显示、历史记录打印及优盘导出，存储容量达500组。
多重安全防护：
集成反电势保护、自动放电及放电报警功能，有效避免操作误触，保障设备与人员安全。
武汉凯迪正大KDZR-S20A变压器三相直流电阻测试仪面板结构图
1.IA、IB、IC、Io：电流输出接线柱；
2.UA、UB、UC、Uo：电压输入接线柱；
3.电源开关：仪器的电源开关及保险；
4.接地柱：仪器安全接地专用；
5.打印机：打印测试数据；
6.液晶屏：显示测试数据，操作提示功能；
7.键盘：『返回』对应的返回上一层菜单功能；
『确定』对应光标按钮的执行功能；
『存储』对应测试项目的数据存储；
『选择』对应光标选择菜单功能；
『▲▼』用来修改参数或数值大小，“▲”表示从0-9加，“▼”表示从9-0减；
『??』改变光标选择的位置；
8.USB接口：用于连接优盘专用接口。
9.RS-232：串口通讯接口。
10.蜂鸣器：仪器放电报警指示。
