- 测量范围：见详情页
变压器绕组变形测试仪将变压器内部绕组参数在不同频域的响应变化量化，依据各参数变化程度，判断其是否严重受损需要大修，且可保存一套变压器原有的绕组特征图利于运维分析。

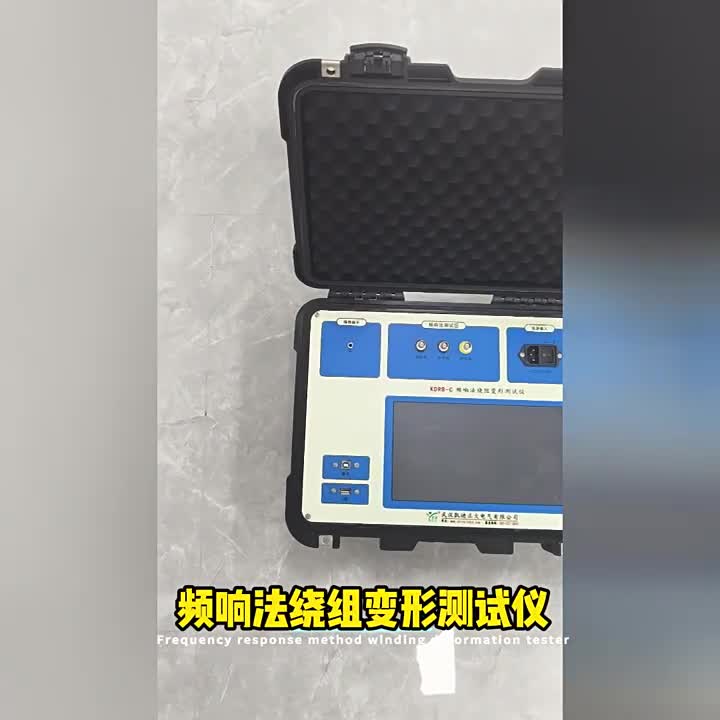

KDRB-C频响法变压器绕组变形测试仪是武汉凯迪正大电气有限公司综合多型号技术特点，优化逻辑结构并强化数据支撑，是一款基于《DLT911-2016电力变压器绕组变形的频率响应分析法》设计的高精度检测设备?。
武汉凯迪正大KDRB-C通过频响法测量分析变压器内部故障，适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器。KDRB-C支持单机操作与联机模式，现场无需外接电脑即可完成数据采集。
内置FLASH存储器可保存200组测试数据，并支持U盘转存及上位机数据库管理。KDRB-C通过ARM处理器与上位机软件的协同，实现了检测流程标准化、数据分析可视化及报告生成自动化，为变压器运维提供了高效可靠的技术支撑?。
武汉凯迪正大KDRB-C频响法绕组变形测试仪采用32位ARM芯片与DDS频率合成芯片为核心架构，结合16位高精度A/D采样芯片及10.1寸触摸屏LCD，在硬件设计与功能集成上实现了小型化、轻量化、速度快与高精度特性?。
扫频范围覆盖1kHz~2MHz，分辨率达0.1kHz，输出信号幅值20Vp-p，输出频率精度：0.001%频响范围：-120 dB ~ +20 dB，频响分辨率：0.1 dB，可准确捕捉变压器绕组的微小形变特征?。
KDRB-C主要技术特点：
1.双方法兼容，同时符合频响法（DL/T911-2004）与阻抗法（DLT1093-2018）标准要求；
2.采用高速DDS扫频技术，单相测量仅需50秒；
3.提供2D/3D/对数曲线等多维度数据呈现方式，支持历史数据横向/纵向对比；
4.内置打印机可直接输出图形化报告，提升现场诊断效率?。其输入阻抗1MΩ与输出阻抗50Ω的优化设计，确保信号传输稳定性，尤其适用于66kV及以上电压等级的大型电力变压器绕组变形检测?。
