- 企业类型：制造商
- 原产地：中国
特性 | 描述 |
V-by-One信号 | 通道：1Lane、2Lane、4Lane、8Lane、16Lane 分屏：1section、2section、4section 位宽：8bit、10bit 格式：JEIDA 分辨率：Z高4096x2160@120Hz |
LVDS信号 | 通道：单通道、双通道、四通道 位宽：6bit、8bit、10bit 格式：JEIDA、VESA 分辨率：Z高1920x1080@120Hz |
Flicker调整 | 支持I2C协议的VCOM电压调整，需要客户提供VCOM调整的I2C协议。 |
电源信号 | 电压：3.3V~13.5V输出 电流：Z大2.5A输出，支持电流测试，测量精度为5mA 保护：支持可设置的过压保护、欠压保护、过流保护、空载保护 |
背光信号 | 信号：BL_VCC（背光电源）、BL_ADJ（背光调节）、BL_ONOFF（背光开关） 电压：3.3V~12V输出 电流：Z大2.5A输出，支持电流测试，测量精度为5mA 保护：支持可设置的过压保护、欠压保护、过流保护、空载保护 |
信号保护 | 所有输出信号均配备多重保护措施，防止仪器损坏 |
测试图片 | 内置图：48张内置常用测试图 外置图：放在SD卡根目录下的“BMP”文件夹中，数量不限（只要SD卡容量允许） 每组参数Z多可以选择16张测试图 支持测试画面自动播放，每张测试图的播放时间可单独设置 支持水平灰阶背景、垂直滚动条从左到右的动态画面 |
开关时序 | 控制项目：LVDSVCC、BLVCC、LVDS或V-by-One信号、控制输出 间隔时间：5mS~500mS，精度为5mS |
人机操作 | 配置了与仪器主机分离的人机操作控制盒，便于仪器使用现场的布局 |

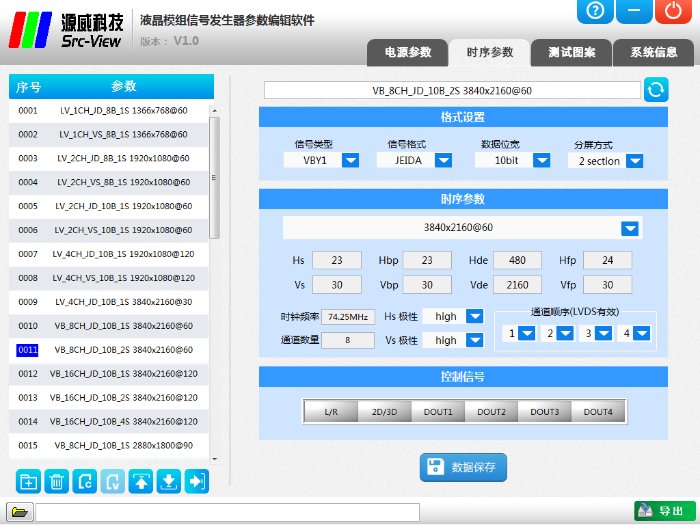

参数编辑软件

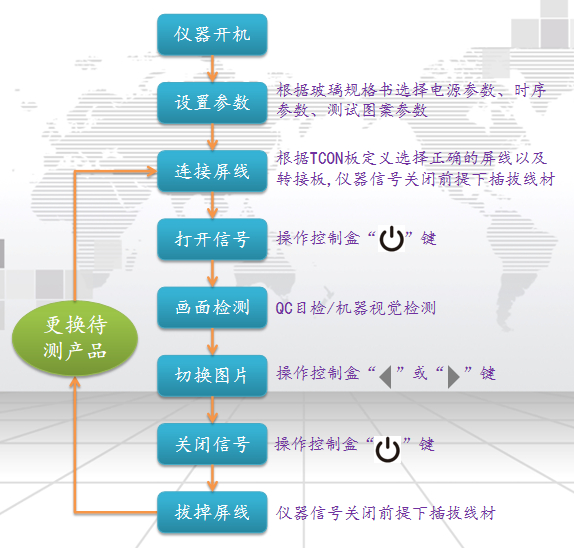

JC8800操作简易说明

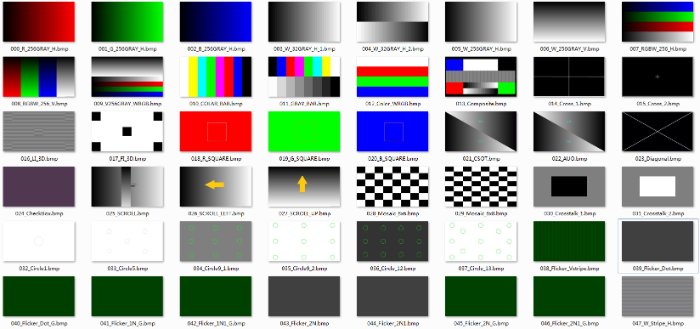

内置图
液晶模组生产线使用JC8800点屏与使用电视主板点屏优缺点比较
JC8800 | 电视板 | |
通用性 | 通用性好，JC8800专为液晶模组生产线的点屏测试而设计，是专业的模组点屏仪器，兼容所有LVDS和V-by-One接口的液晶屏 | 通用性差，一款电视板只能点与该电视板配套的屏，生产线生产不同的玻璃就需要更换不同的电视板 |
可靠性 | 所有接口信号都有保护电路，TCON供电电源还具有过压、低压、过流、空载保护 | 无保护，易损坏 |
效率 | 上电即用，效率高 | 上电后要等电视板完全开机后才能使用，有些电视板开机很慢 |
操作性 | 信号开关、图片切换只需操作3个按键即可 | 等待电视机开机后，需要先用遥控器切换到电视机的U盘通道，然后用遥控器控制电视机播放U盘里的图片 |
性价比 | JC8800的设计使用寿命是5~10年，平均下来性价比更高 | 频繁损坏甚至报废，性价比更低 |
特殊需求 | JC8800是我司自主研发的点屏仪器，若有特殊的屏检工艺要求，我司可提供相应的改进服务 | 无法满足 |
行业趋势 | 各大品牌液晶模组生产厂家都是使用专业的仪器进行点屏测试 | |
合作伙伴 | 创维、长虹、群创、友达、熊猫、京东方、华星光电 |
