SDS6000L系列高分辨率数字示波器

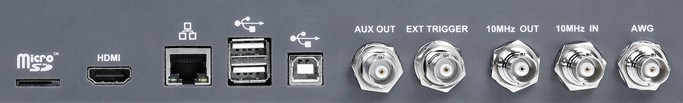

丰富的硬件接口

支持 2 个 USB Host 3.0 和 2 个 USB Host 2.0、1 个 USB Device 2.0 (USBTMC)、1 个 1000M LAN(VXI-11/Telnet/Socket)、1 个micro SD 卡、1 个辅助输出(Pass/Fail 和 Trigger Out 复用)、1 个 HDMI 视频输出接口、1 个 10 MHz In 和 1 个 10 MHz Out。

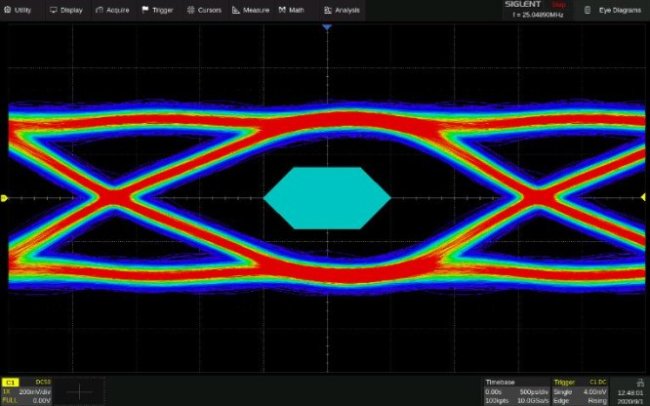

眼图和抖动分析

眼图分析是高速系统信号完整性分析的核心。SDS6000L提供对数字信号进行眼图和抖动分析的功能，自动从串行数据中提取时钟用于重构眼图和进行抖动计算;

支持多种眼图和抖动参数的自动测量;

支持对眼图的模板测试。

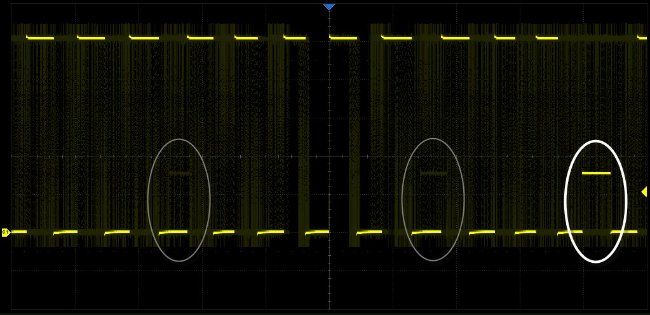

优异性能，高保真信号捕获与细节体现

SDS6000L系列在机身小巧的同时也保持了优异的性能：带宽Z高可达2 GHz，可测量上升时间更短的信号;Z高10 GSa/s采样率，能更准确地捕获波形数据，而Z大500 Mpts/通道的深存储，使用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，做到整体与细节的兼顾;采用鼎阳创新的SPO技术，拥有Z高达750 000 帧/秒(Sequence 模式)的波形捕获率，能轻松捕获到低概率异常事件。

12-bit高分辨率，满足更高精度的测试需求

高分辨率示波器能有效提高信号测量精度。传统8-bit分辨率示波器的量化等级为256，而12-bit分辨率的量化等级为4096，这意味着测量电压为1V的信号，12-bit下可测得的Z小信号幅度为1/4096V，而8-bit只有1/256V。12-bit分辨率可达到传统8-bit的16倍，这将信号的测量精度提升了一个量级。

高分辨率示波器对本身的底噪要求J高，否则小信号很容易淹没在噪声之中。SDS6000L的底噪值仅为153 μVrms，其直流增益精度可达±0.5%，能让12-bit ADC充分发挥性能，使用户能观察到更多波形细节。

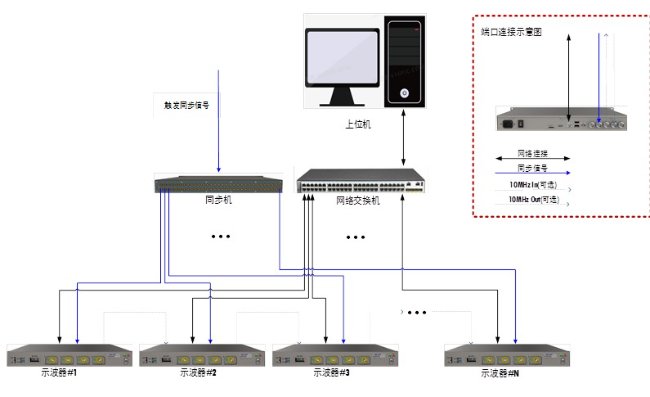

灵活组网，Z高512通道高速数据采集系统

SDS6000L外形设计精巧，体积紧凑，仅有1U高，能够组建灵活的多通道采集系统，用更小的空间获取更大的测量范围，即通过同步机触发多台(最多64台)示波器同步采集，最多支持扩展至512个模拟通道;可通过外接显示器和鼠标实现人机交互，也可通过网口连接上位机，通过WebServer 或二次开发上位机软件实现对仪器的远程操控，使用灵活，非常适用从实验室到生产中的多种应用场景。

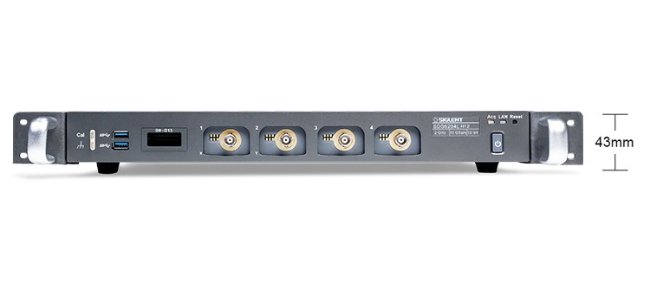

紧凑型设计，助力机器诊断和自动化测试

SDS6000L紧凑型示波器设计精巧，其4通道型号机身厚度仅为43mm，占用1U的空间，区别于传统的需要占据7U的台式示波器，其薄型的设计，能够极大地节省空间，为机器诊断和自动化测试场景提供了更优选择。8通道示波器采用2U封装，Z大可扩展至512模拟通道，极大地提高了通道密度。在机器诊断和自动化测试领域，大多数工程师和研究人员更青睐拥有足够性能和通道数的高性价比数据采集解决方案，而SDS6000L系列紧凑型示波器以及其搭建的多通道高速数据采集系统，完美地满足了这一诉求。
