SDS6000 Pro系列高分辨率数字示波器

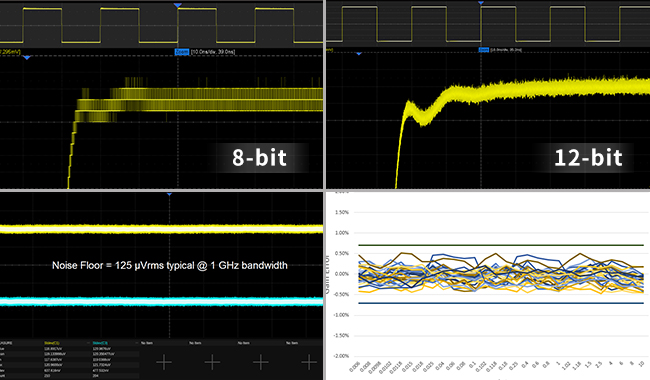

高分辨率示波器，满足更高精度的测试需求

· 12-bit高分辨率ADC采样，更好地呈现波形细节;

· 本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能;

· 典型值±0.5%的直流增益精度。

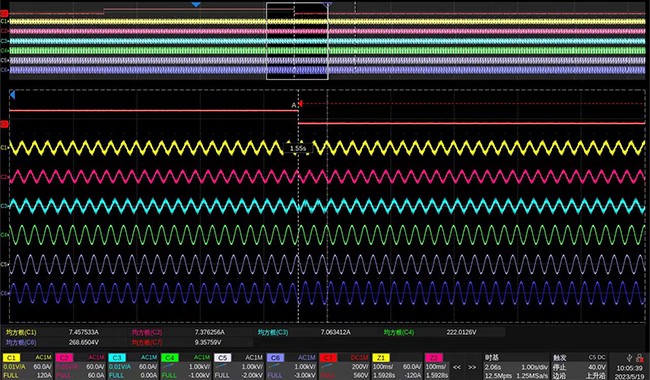

多路信号时序测试，帮助加快研发进程

多路信号时序测试，广泛应用于芯片设计、自动驾驶、汽车功率半导体、电源排序检验、高压充放电平台等。如今大多数嵌入式电路设计中电源轨越来越多，且有着特定的上电、掉电时序要求，甚至规定了上电、掉电的时间要求，如此一来电源排序必不可少，传统的4通道示波器需要多次采集，逐个模块检查，而SDS6000 Pro凭借其8通道的优势可同时观察8路通道波形情况，获得各路时序情况，帮助加快研发进程。

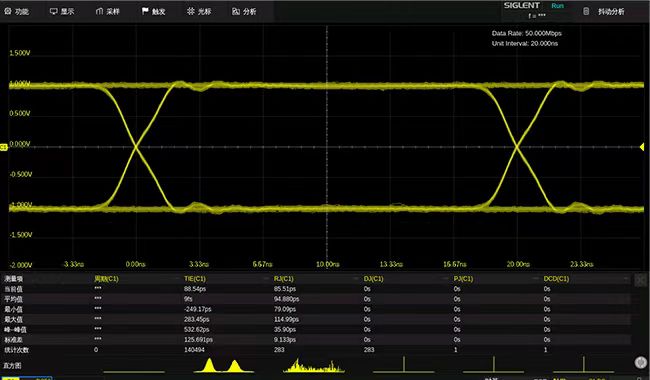

眼图和抖动分析，助力信号完整性分析

利用眼图可以观察到码间串扰和噪声的影响，体现信号的整体特征，帮助评估系统优劣程度，抖动分析可以将系统性能做进一步的分析和测量，以提升高速电路的时序冗余度。

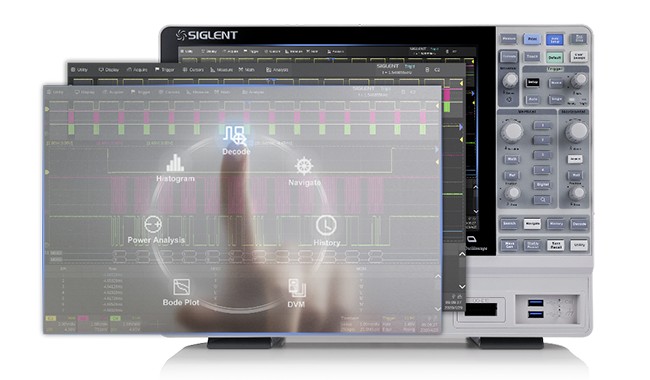

用户界面和用户体验

· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800;

· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率;

· 内嵌WebServer，可直接通过网页远程访问和操作示波器;

· 支持鼠标和键盘操作。

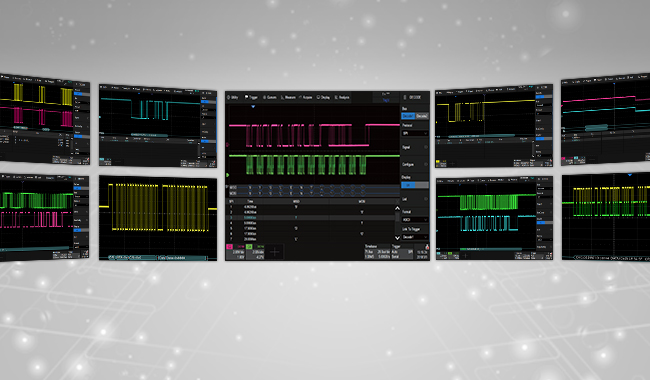

覆盖多种行业的串行协议触发和解码

SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。

I2C, SPI 嵌入式串行协议触发及解码

UART PC串行协议触发及解码

CAN, CAN FD, LIN, FlexRay ,SENT 汽车串行协议触发及解码

I2S 音频串行协议触发及解码

MIL-STD-1553B 飞行系统串行协议触发及解码

Manchester 以太网串行协议解码

ARINC429 航空电子串行协议解码

强大的测量功能

SDS6000 Pro可测量超过60种参数，包括水平类、垂直类、通道间延时类和混合测量类。

参数统计功能可显示任意参数的五种测量值：当前值、平均值、min值、max值、标准差;可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况;趋势图可反应参数随时间的变化规律。

此外，对水平方向上的测量(如周期、脉宽等)，摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
