- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 品牌：Micsig麦科信
- 质保：一年
- 全新：正品
汽车诊断示波器是面向车载电气与电控系统的专用示波器，以高采样、多通道、协议解码与汽车专用测试库为核心，可快速捕捉瞬态异常、定位传感器 / 执行器 / 总线故障，是维修与研发的关键工具。
核心能力与应用场景
捕捉瞬态：毫秒级采样，锁定万用表难以捕捉的偶发 / 间歇故障。
波形分析：通过幅值、频率、脉宽、相位、阵列判断信号是否正常。

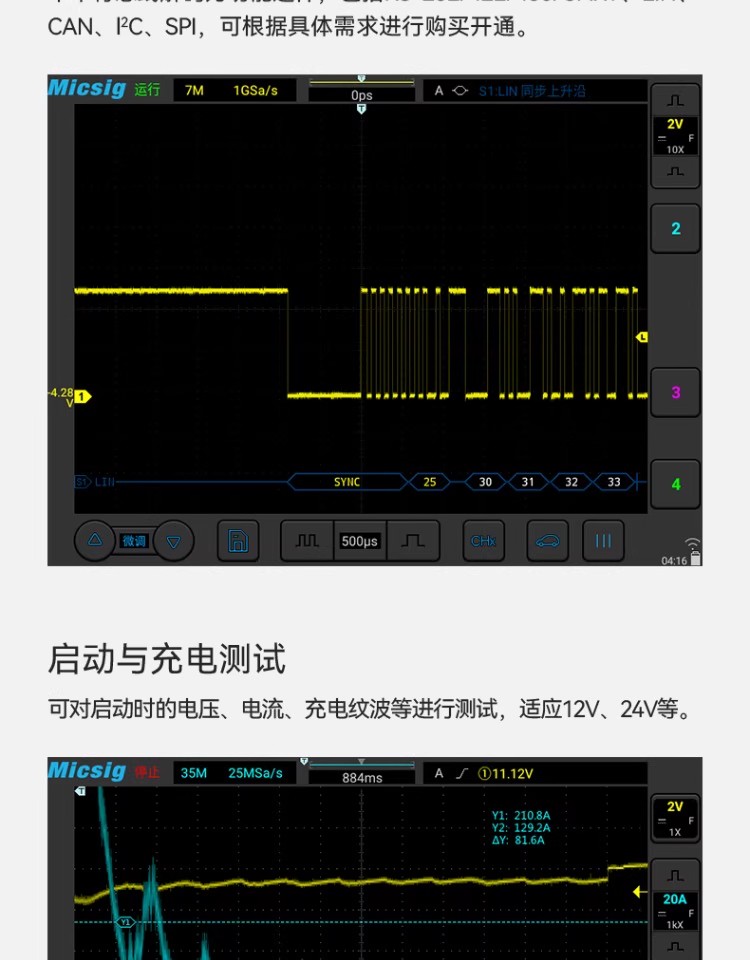

总线诊断：CAN/LIN/CAN FD/FlexRay/UART 等解码，定位通信异常。

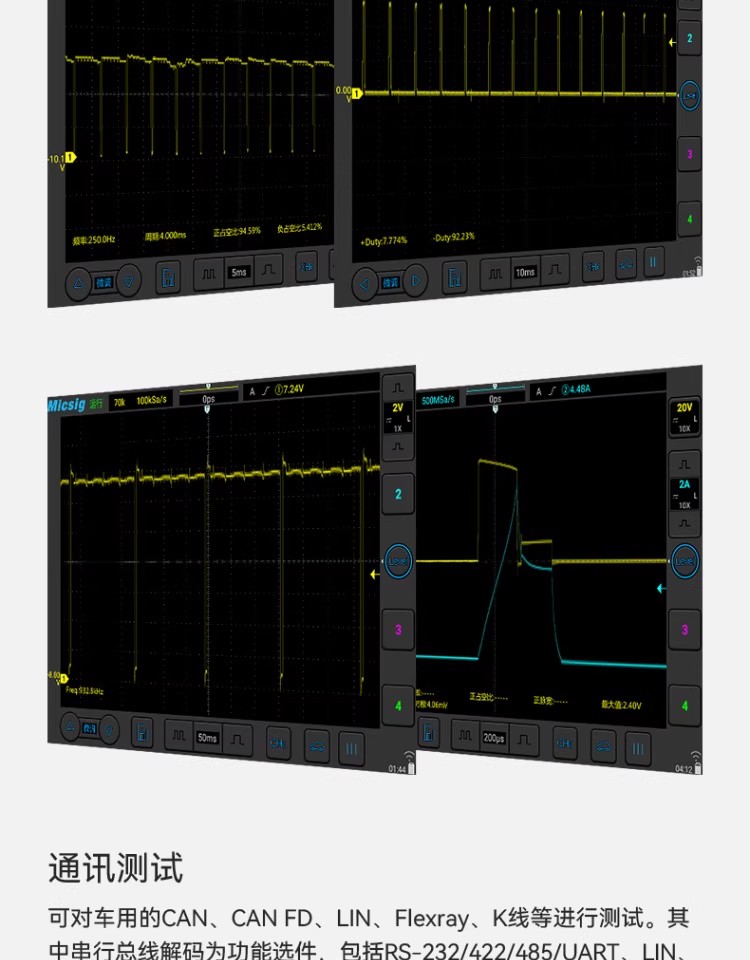

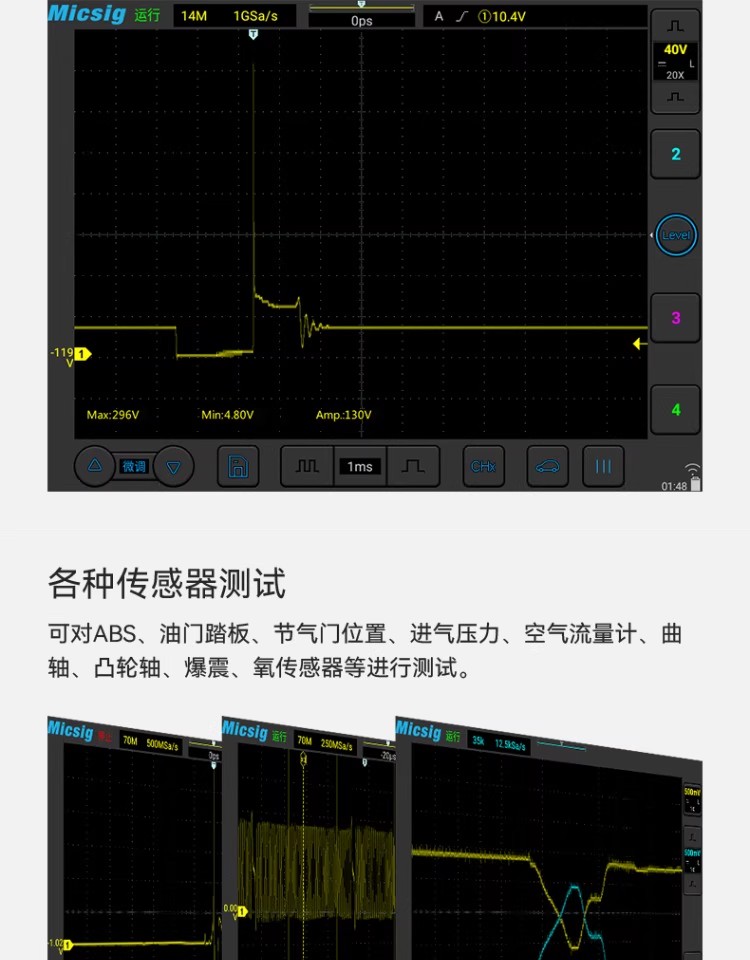

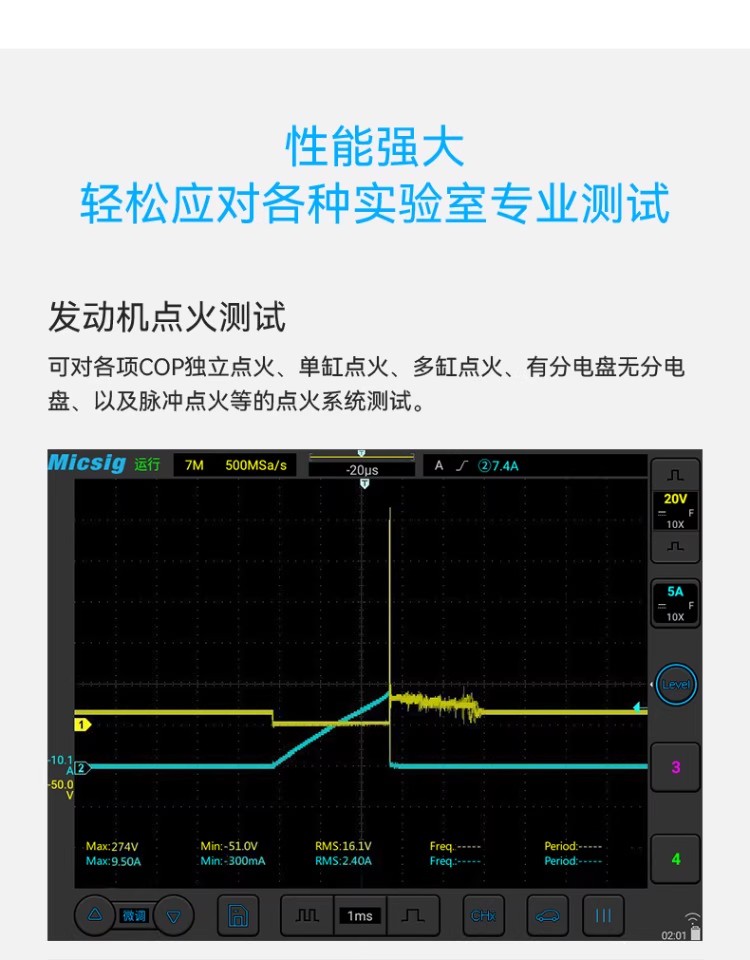

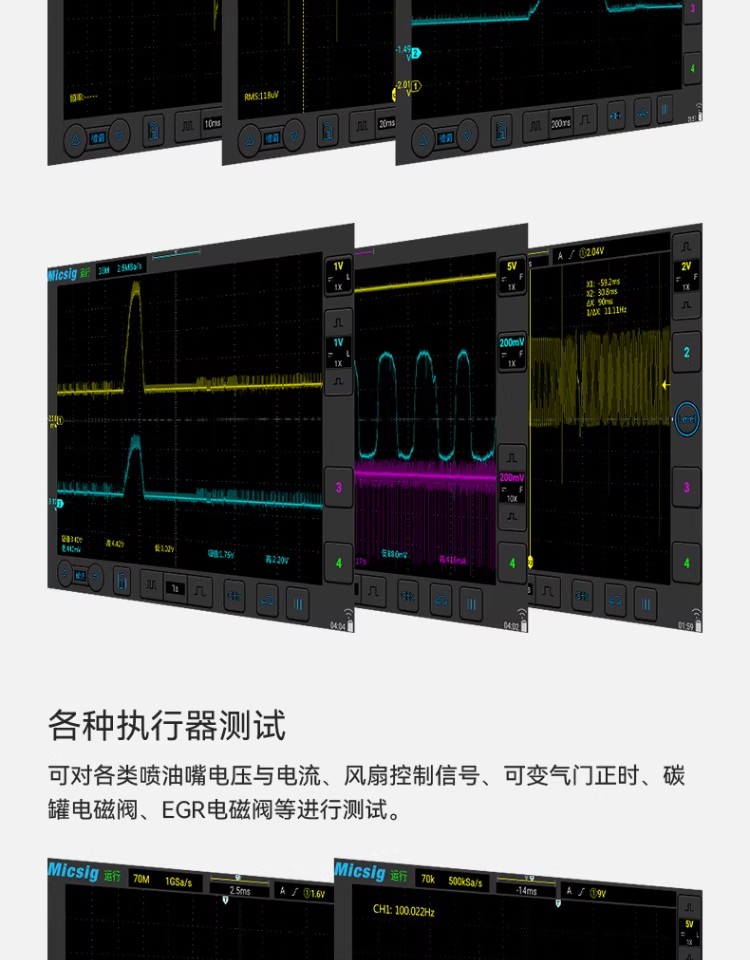

专项测试：充电 / 启动、点火（初 / 次级）、传感器、执行器、喷油驱动、电源纹波等。

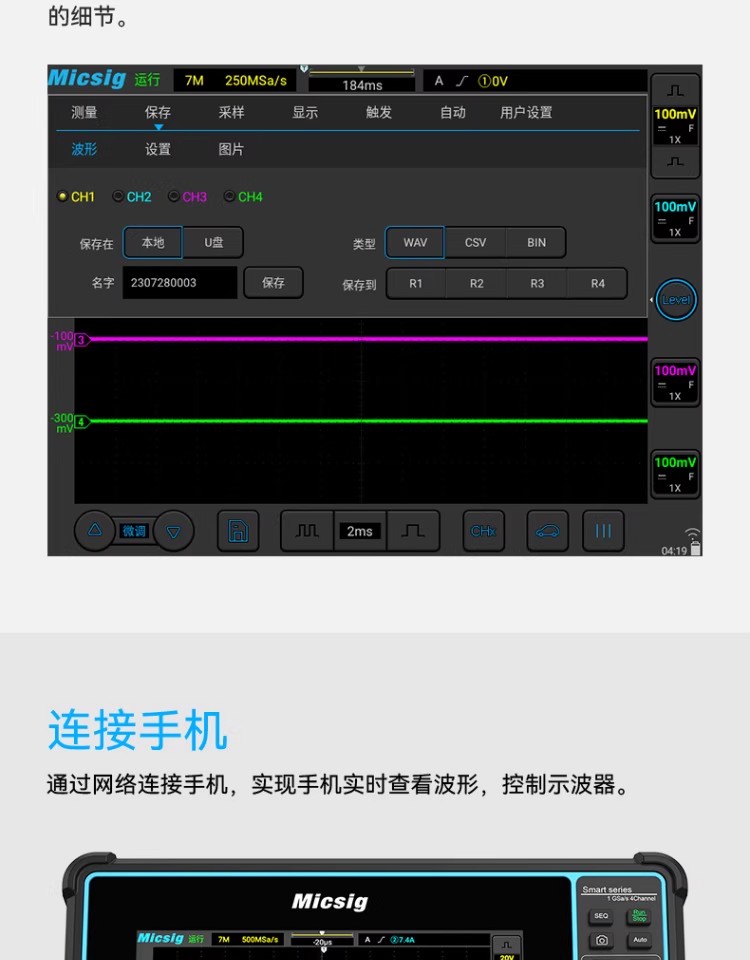

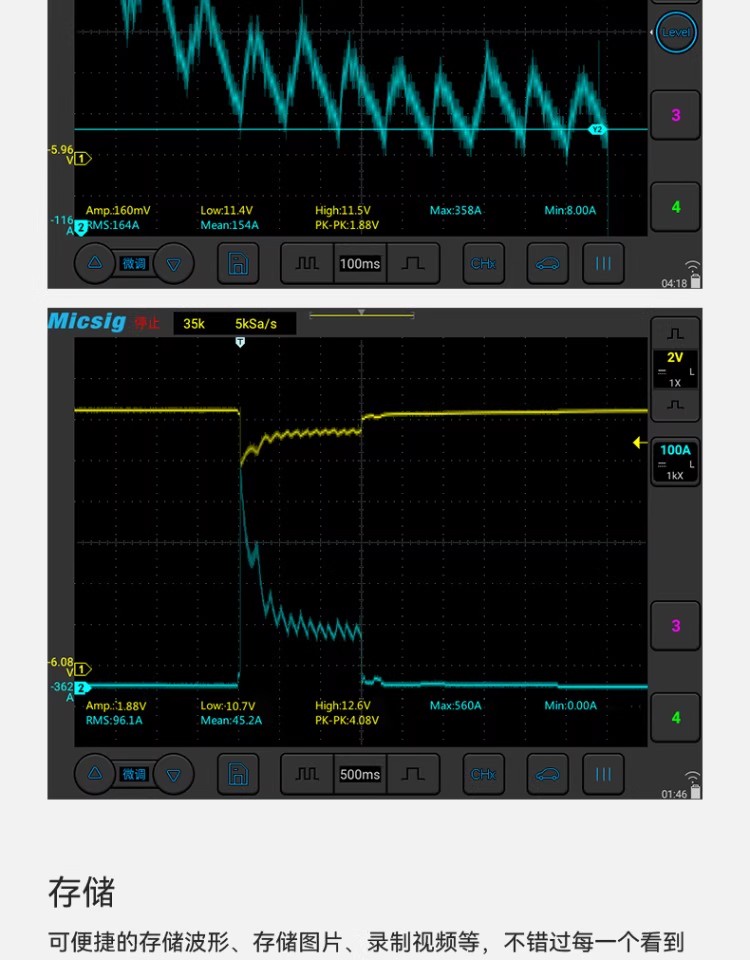

数据留存：存储、回放、对比，便于故障复盘与报告。
汽车诊断示波器关键参数与选型要点
| 参数 | 汽车诊断常用范围 | 选型说明 |
|---|---|---|
| 带宽 | 100–300 MHz | 覆盖点火、喷油、总线等高频信号；常规 100 MHz 足够，复杂系统选 200–300 MHz |
| 采样率 | 1–2 GSa/s（单通道） | 至少为信号最，高频率的 5 倍，确保边缘与细节不失真 |
| 存储深度 | 50–220 Mpts | 多通道同步时需更大深度，避免波形截断 |
| 通道数 | 4 通道优先 | 同步观测多信号（如 CAN_H/CAN_L、点火 + 喷油） |
| 触发系统 | 边沿、脉宽、欠幅、超时、协议触发 | 需支持汽车专用触发（如总线错误、电源跌落） |
| 协议解码 | CAN/LIN/CAN FD/FlexRay/UART | 标配，优先选支持 TXT/CSV 导出 |
| 供电 | 内置锂电≥4–5 h | 车间 / 外出作业必备 |
| 防护 | IP54 / 防尘防震 | 适应维修环境 |
汽车诊断示波器主流品牌与型号
| 品牌 | 系列 / 型号 | 带宽 | 通道 | 采样率 | 存储深度 | 特色 |
|---|---|---|---|---|---|---|
| 麦科信（Micsig） | ATO3004/VATO | 300/200 MHz | 4 | 2/1 GSa/s | 220/50 Mpts | 汽车专用库、10.1 寸触控、长续航 |

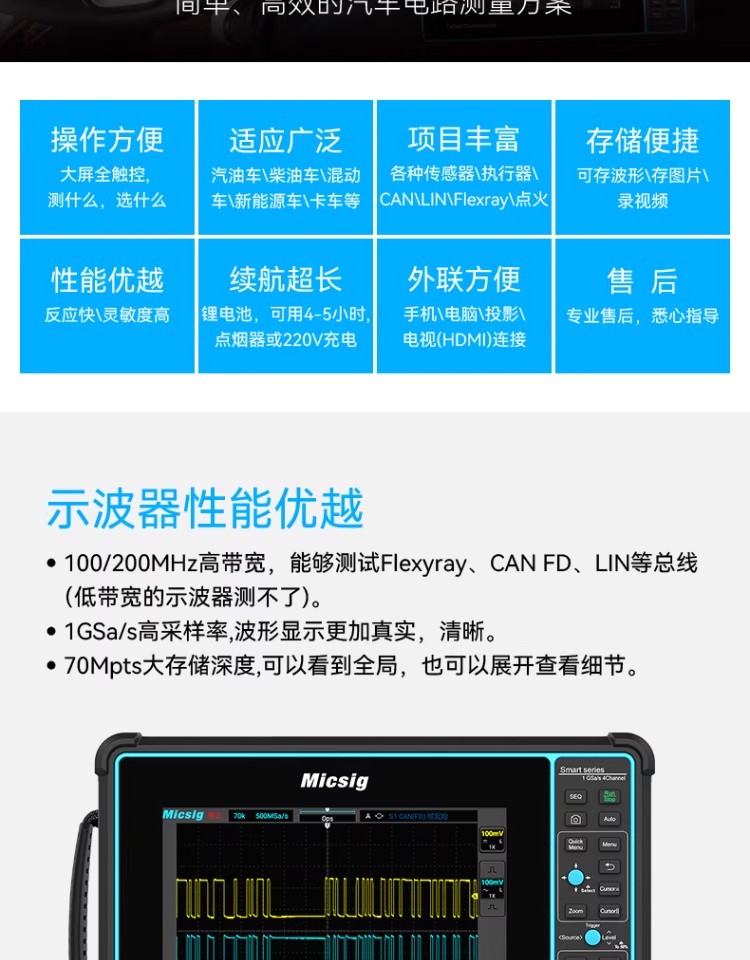

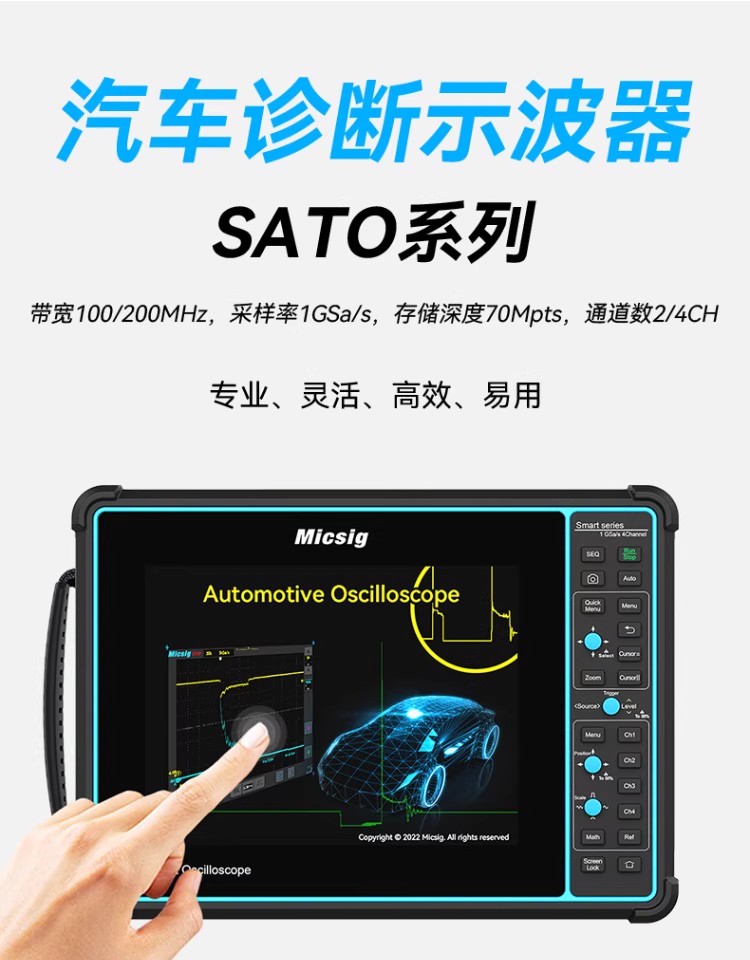

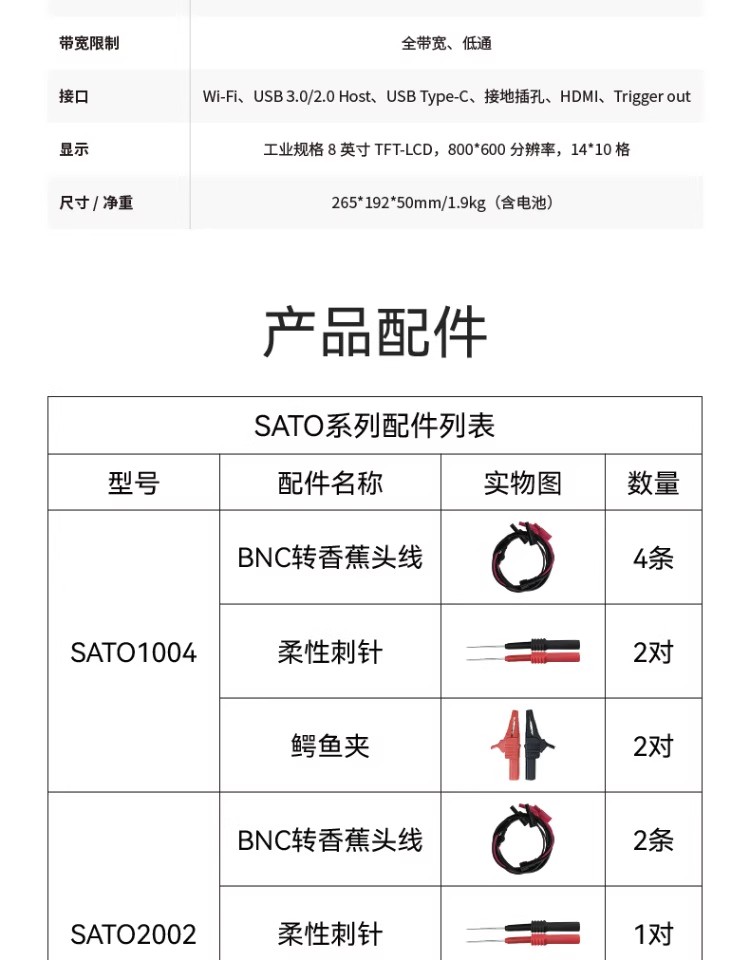

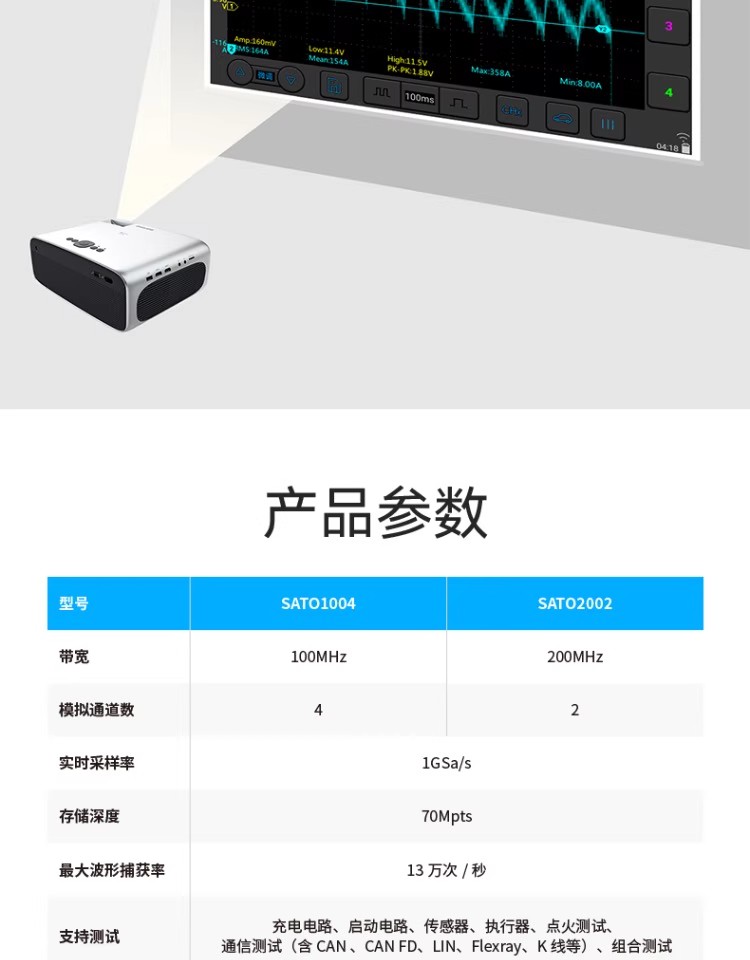

| 麦科信（Micsig） | SATO1004 | 100 MHz | 4 | 1 GSa/s | 70 Mpts | 便携、内置 32G、多接口、汽车专用功能 |
汽车诊断示波器使用流程与注意事项
探头补偿：用示波器方波校准，确保高频响应平直。
地线优化：接地夹靠近测试点，缩短地线长度，减小电感干扰。
衰减比：高压信号（如点火）用 10:1 探头，示波器设 ×10。
触发设置：根据信号类型选择触发方式（如总线用 ID 匹配，电源用欠幅）。
安全规范：遵守 CAT I/CAT II 电压等级，高压测量用专用探头。
