可观察液位变送控制器WKD-3-400油位计

可观察液位变送控制器WKD-3-400油位计

可观察液位变送控制器WKD-3-400油位计

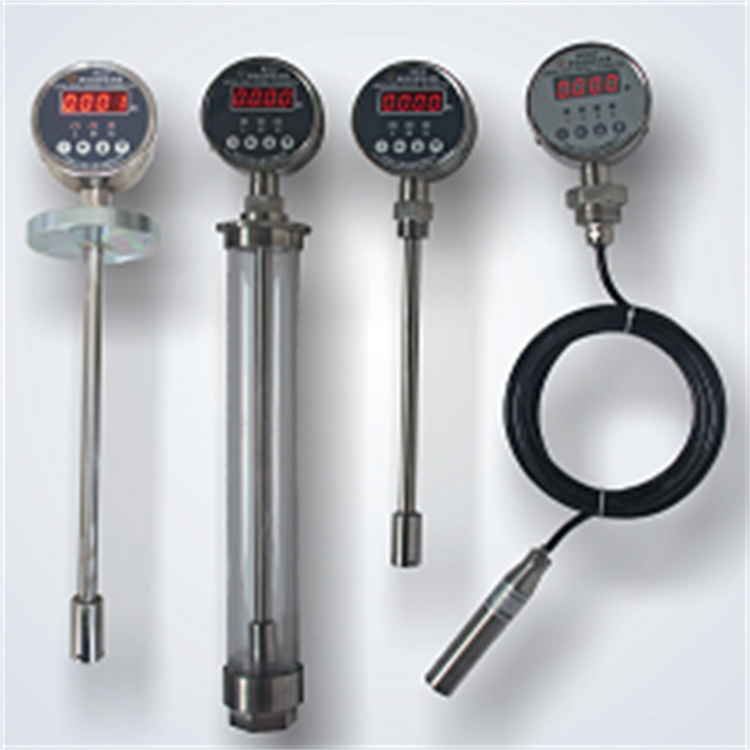

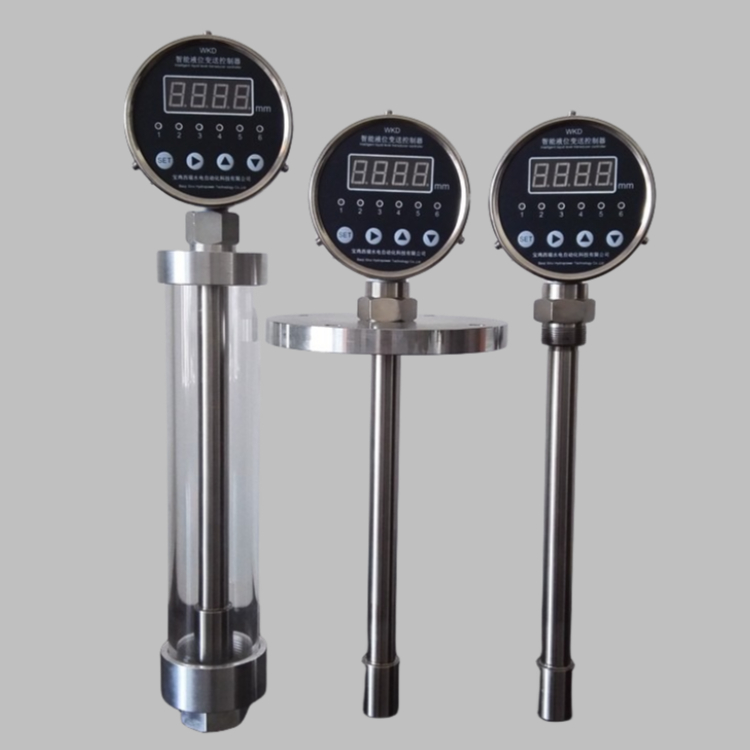

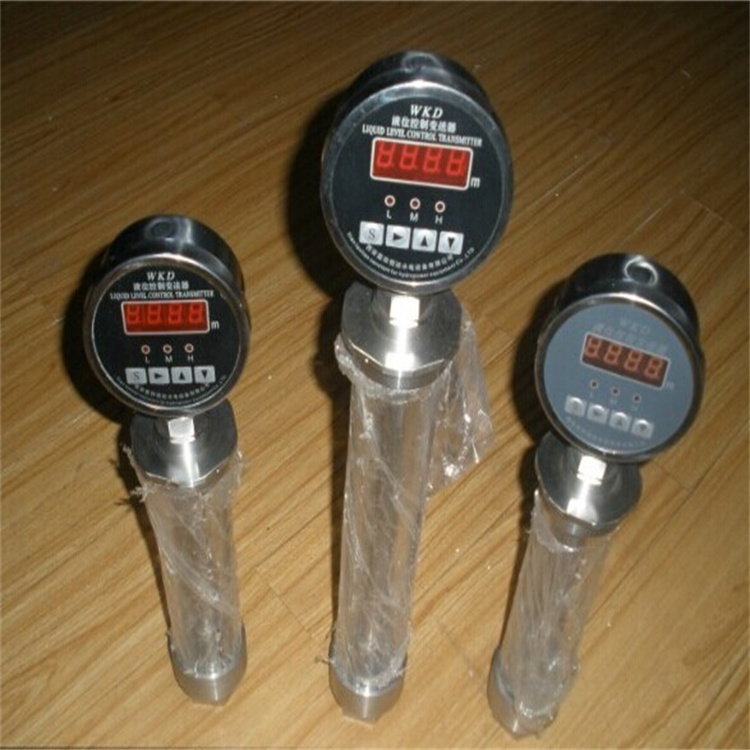

WKD液位控制变送器是采用进口微量程干式陶瓷压力传感器来测量液位。该仪表集测量、显示、远传、报警为一体，可将液位信号转换成标准电流信号4~20mA，并能发出上上限、上限、下限三位报警信号，其报警值全量程范围内可调，用于轴承及回油箱等系统的液位测量。

液位变送控制器LED显示、模拟量输出、继电器接点输出功能，适用范围广、应用方便

选用德国原产干式陶瓷压力传感器，具有较高过载能力和*的抗干扰能力，大大提高了应用的稳定性和可靠性

智能处理单元采用了高性能处理器，以及高精度的A/D转换电路和温度压力补偿，具有测量精度高更稳定的液位变送控制器特点

报警、修正等参数设置均在变控器操作面板直接操作，使用更为灵活

机组低压气控制(如：机组制动、检修围带、气动剪断销)的采用XACLAKE公司的JZFG系列电磁阀。此阀为单线圈，全注塑真空密封。可长时通电，动作可靠。解决了因环境潮湿，引起线圈损坏的问题。通过选型，可确定阀的开闭形式。手动操作。该机组对水轮机导叶剪断销的监视采用气动方式。在正常情况下，压缩空气通过电磁阀、环管、软管进人水轮机导叶剪断销的盲孔内，同时压力开关给监控系统发出剪断销正常的信号。当机组在运行中，有剪断销剪断时，压缩空气从破裂的剪断销中释放。环管中的气压下降，压力开关发出报警信号．关闭电磁阀，切断剪断销气源。该系统从根本上避免了原电动方式易发生的电气接地短路情况，提高了系统的可靠性。

在水轮机机组和筒阀接力器旁、回复机构上，分别安装MLK-1位移传感器、国产位置开关。该位移传感器特点：导叶接力器位移传感器选用非接触式的磁致伸缩位移变送器，因活动的磁铁与传感器之间无接触，不产生任何磨损，有利长时期使用；精度和防护等级高；容易安装；测程值在一定范围内可调节；测量信号用于监控和机组调速装置；可按控制的需要整定不同的动作点，开关量电信号供监控系统。在国内和国外的机组上。较多使用此原理的变送器。国产的位置开关因不易调节。体积大等因素，在部分电站已被非接触直线式位置开关所取代。

发电机轴电流监测装置由西蓝恒远公司生产提供，由轴电流互感器和轴电流显示报警装置组成轴电流监测装置。轴电流互感器套在发电机大轴上，固定在发电机推力油槽内挡油管下方下机架中心体内。当发电机轴承的绝缘损坏，在大轴中形成危害轴瓦的轴电流时，轴电流显示仪能显示轴电流的大小。发出报警或停机信号。从而在轴承损坏之前就可以发现故障并予以消除，避免事故扩大。
