- 企业类型：制造商
- 新旧程度：全新

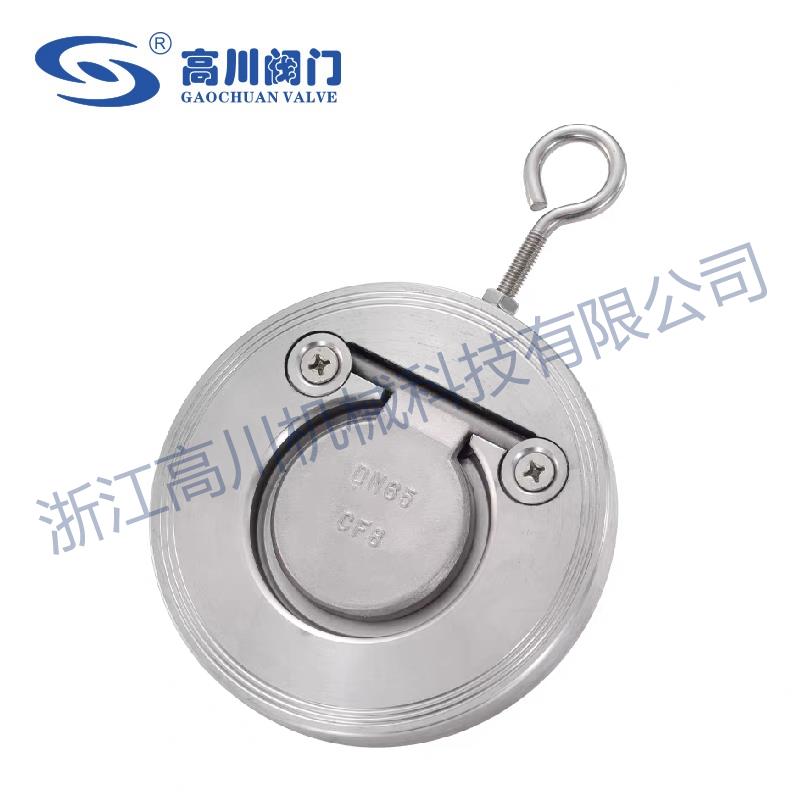

| 产品名称： | 对夹旋启式止回阀 | 产品型号： | H74H、H74W、H74X |
| 公称通径： | DN50～DN1000 | 结构形式： | 旋启式 |
| 公称压力： | 1.6MPa～4.0MPa | 连接方式： | 对夹式 |
| 适用温度： | -29oC～+425oC | 驱动方式： | 介质推动 |
| 阀体材质： | 铸钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体、液体 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明
H74H、H74W、H74X对夹旋启式止回阀是一种超薄型止回阀，采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
工作原理
对夹旋启式止回阀是一种圆盘型超薄止回阀，阀瓣处附有O型密封圈，密封性能好，且有弹簧辅助关闭，动作灵敏，特别对安装空间限制的场所最为适用。 具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
产品特点
1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。
2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。
3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。
4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。
性能参数
| 型号 | 工作压力（MPa） | 适用温度（℃） | 适用介质 | 阀体材料 |
| H74X-10C/16C/25C | 1.0～2.5 | －29～80 | 水、油品 | 碳钢/不锈钢 |
| H74H-10C/16C/25C/40C | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳钢/不锈钢 |
| H74W-10P/16P/25P/40P | 1.0～2.5 | ≤150 | 硝酸类 | 不锈钢 |
| H74Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 |
主要外形尺寸
| 通径 DN（mm) | L | D1 | D | ||||
| PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| 350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
| 400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
| 450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
| 500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
| 600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
| 700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
| 800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
| 900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
| 1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 | - |
