- 企业类型：制造商
- 新旧程度：全新
- 原产地：温州
| 产品名称： | 低温止回阀 | 产品型号： | DH61Y、DH61F |
| 公称通径： | DN10～DN200 | 结构形式： | 升降式、旋启式 |
| 公称压力： | 1.6MPa～32.0MPa | 连接方式： | 焊接、外螺纹、法兰 |
| 适用温度： | -40oC ～ -196oC | 驱动方式： | 介质推动 |
| 阀体材质： | LCB低温钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 乙烯、液氧、液氢、液氮、液氨、液态丙烷 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明

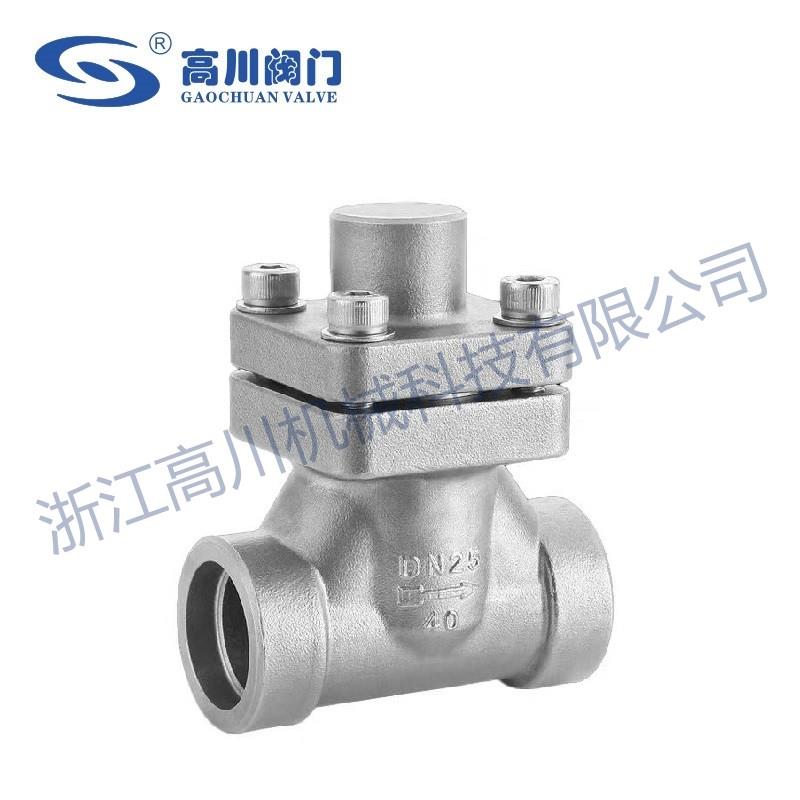

DH61Y、DH61F低温止回阀适用于介质单向流动的管路上，阻止介质回流，以防发生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等各类系统中防止介质回流。
产品特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
主要外形尺寸
| 产品型号 | DH61F-16P-40P | 重量 (kg) | ||||
| 产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||
| A | H | b | RA | |||
| DH61F-16P-25P-40P | 10 | 70 | 52 | 8 | 14.5 | 0.7 |
| DH61F-16P-25P-40P | 15 | 80 | 55 | 8 | 18.5 | 0.8 |
| DH61F-16P-25P-40P | 20 | 90 | 67 | 8 | 25.5 | 1.1 |
| DH61F-16P-25P-40P | 25 | 100 | 70 | 8 | 32.5 | 1.2 |
| DH61F-16P-25P-40P | 32 | 110 | 79 | 10 | 38.5 | 2.8 |
| DH61F-16P-25P-40P | 40 | 120 | 83 | 10 | 45.5 | 3.3 |
| DH61F-16P-25P-40P | 50 | 150 | 106 | 15 | 57.5 | 7.1 |
| DH61F-16P-25P-40P | 65 | 180 | 110 | 15 | 76.5 | 9.3 |
| DH61F-16P-25P-40P | 80 | 210 | 135 | 15 | 89.5 | 16.4 |
| DH61F-16P-25P-40P | 100 | 250 | 150 | 20 | 108.5 | 21.3 |
| DH61F-16P-25P-40P | 125 | 300 | 175 | 25 | 133.5 | 29.6 |
| DH61F-16P-25P-40P | 150 | 350 | 200 | 25 | 159.5 | 41.7 |
| DH61F-16P-25P-40P | 200 | 430 | 235 | 25 | 220 | 62.8 |
主要外形尺寸
| 产品型号 | DH61Y-64P-320P | 重量 (kg) | |||||
| 产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||
| A | b | D | a | H | |||
| DH61F-64P-100P-160P-320P | 10 | 100 | 10 | 18 | 4 | 80 | 4.9 |
| DH61F-64P-100P-160P-320P | 15 | 120 | 10 | 22 | 4 | 85 | 5.3 |
| DH61F-64P-100P-160P-320P | 20 | 120 | 12 | 28 | 4 | 105 | 6.3 |
| DH61F-64P-100P-160P-320P | 25 | 150 | 12 | 34 | 4.5 | 110 | 6.9 |
| DH61F-64P-100P-160P-320P | 40 | 180 | 15 | 49 | 4.5 | 165 | 15.1 |
| DH61F-64P-100P-160P-320P | 50 | 200 | 15 | 61 | 5 | 180 | 18.5 |
