直流电子负载仪是一种用于模拟真实负载、吸收电能并将其转化为热能或其他形式的电子测试仪器。以下是关于它的详细介绍：
负载测试仪工作原理
直流电子负载仪基于电力电子技术、计算机技术和自动控制技术设计实现。它通过内部的功率器件，如功率 MOSFET 或 IGBT 晶体管，来吸收被测设备输出的直流电能。以恒流模式为例，系统通过斜波发生器产生的锯齿波和电流采样信号与控制信号的误差信号作比较，产生 PWM 波控制 MOSFET 管工作，再经过误差放大器的 PI 调节构成闭环负反馈控制环路，从而实现恒流控制。恒阻和恒压模式则通过软件实时调节流过 MOS 管电路的电流来实现。
负载测试仪主要功能

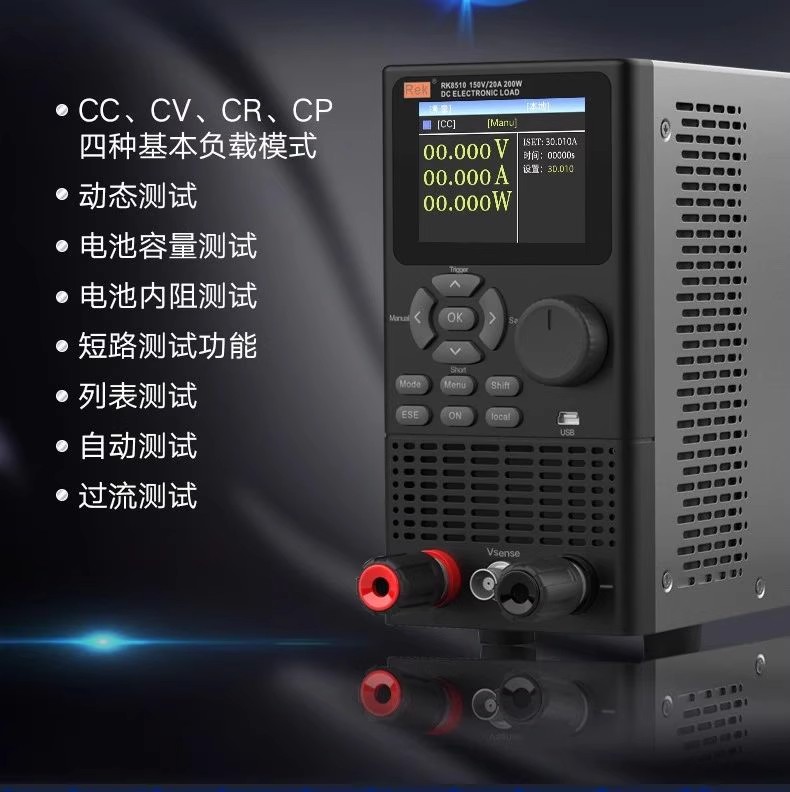

模拟负载特性：可以模拟各种负载条件，如电阻、灯泡、电机等的负载特性，其负载特性可通过用户设置或编程精，确地、动态地控制，具有恒流、恒压、恒阻、恒功率等多种工作模式。
测量与显示：具备测量功能，能实时显示输入电压、输入电流、消耗功率、累计容量或能量等关键参数，方便用户直观了解测试情况。
保护功能：通常具有过电压、过电流、过载、过温、反极性保护等功能，确保设备和被测物的安全。
特殊功能：部分高端直流电子负载仪还具备瞬间过功率加载能力、Measure 量测功能（可测量电压或电流的爬升或下降时间）等，以满足更复杂的测试需求。
负载测试仪应用场景
电源测试：用于测试开关电源、线性电源的负载调整率、稳定性、过流保护、过压保护功能以及瞬态响应特性等，评估电源的性能和可靠性。
电池测试：可进行电池容量测试、寿命评估、内阻测量以及 V/I 特性曲线测试等，如以恒定电流对电池放电，直到达到截止电压，从而计算出电池的实际容量。
其他领域：在超级电容、燃料电池、太阳能电池等的测试中也有广泛应用，还可用于充电器测试、电子生产线质量控制以及科研机构的各类电源相关实验等。
负载测试仪典型产品举例
以艾德克斯 IT8700P + 高速多通道直流电子负载为例，它具有三段电流量程，精度更高，纹波更低，支持 16 个通道模组的主从并机，可灵活扩展功率。其单模组电流上升下降斜率可达 12A/μs，电压、电流测量速度升级到 250kHz，适用于超级电容、燃料电池、锂电池、高速 AC-DC、DC-DC 电源等的研发及产线的测试生产。
