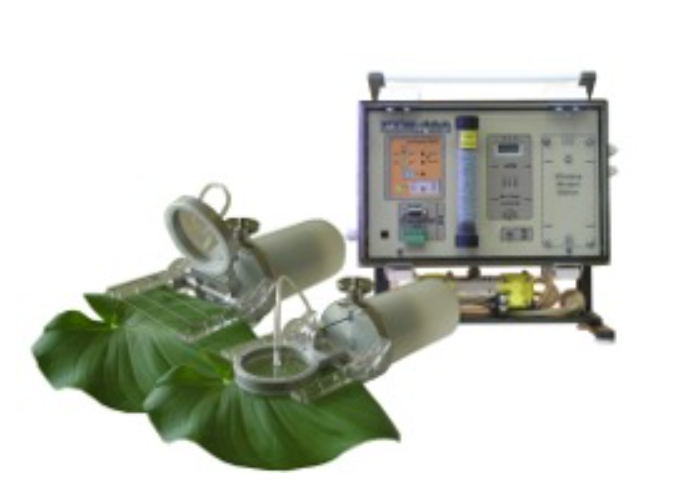

PTM-48A光合作用监测仪

PTM-48A光合作用监测仪概述

PTM-48A 监测仪是真正系统，用于长期自动记录完整植物的生理特征。

该监视器有四个输入，用于原始的自动自夹式叶室。腔室正常打开，仅关闭叶子 30 秒以读取 CO 的读数2和H2O 汇率。测量时间短，对自然叶子条件的干扰最小。标准 LC-4B 叶室的长度为 20 厘米2孔径适用于多种阔叶植物。

任何 LC-4B 叶室都可以配备可选的叶温传感器，可以额外记录该特定叶室的气孔导度。

新的可选 LC-4D 不透明叶室允许对叶片 CO 进行分配2基于 PIB（照度后突发）技术的交换。成对的 LC-4B 和 LC-4D 叶室提供光呼吸、暗呼吸、总光合作用和净光合作用的评估。

该显示器还有 8 个用于可选传感器的模拟输入和一个用于 RTH-48 的数字输入。

该监视器提供全自动连续运行，采样率可在 5 至 120 分钟之间选择。

显示器是一款便携式 12 VDC 仪器。

RS-232 和 RS-485 端口可用于与 PC 通信。2.4 GHz 无线电或 GPRS 调制解调器可用于远程作。终端仿真器软件允许控制系统设置和作，以及以 TXT 或 CSV 格式和导出数据，以便进一步处理和分析。还提供一个简单的图形查看器。

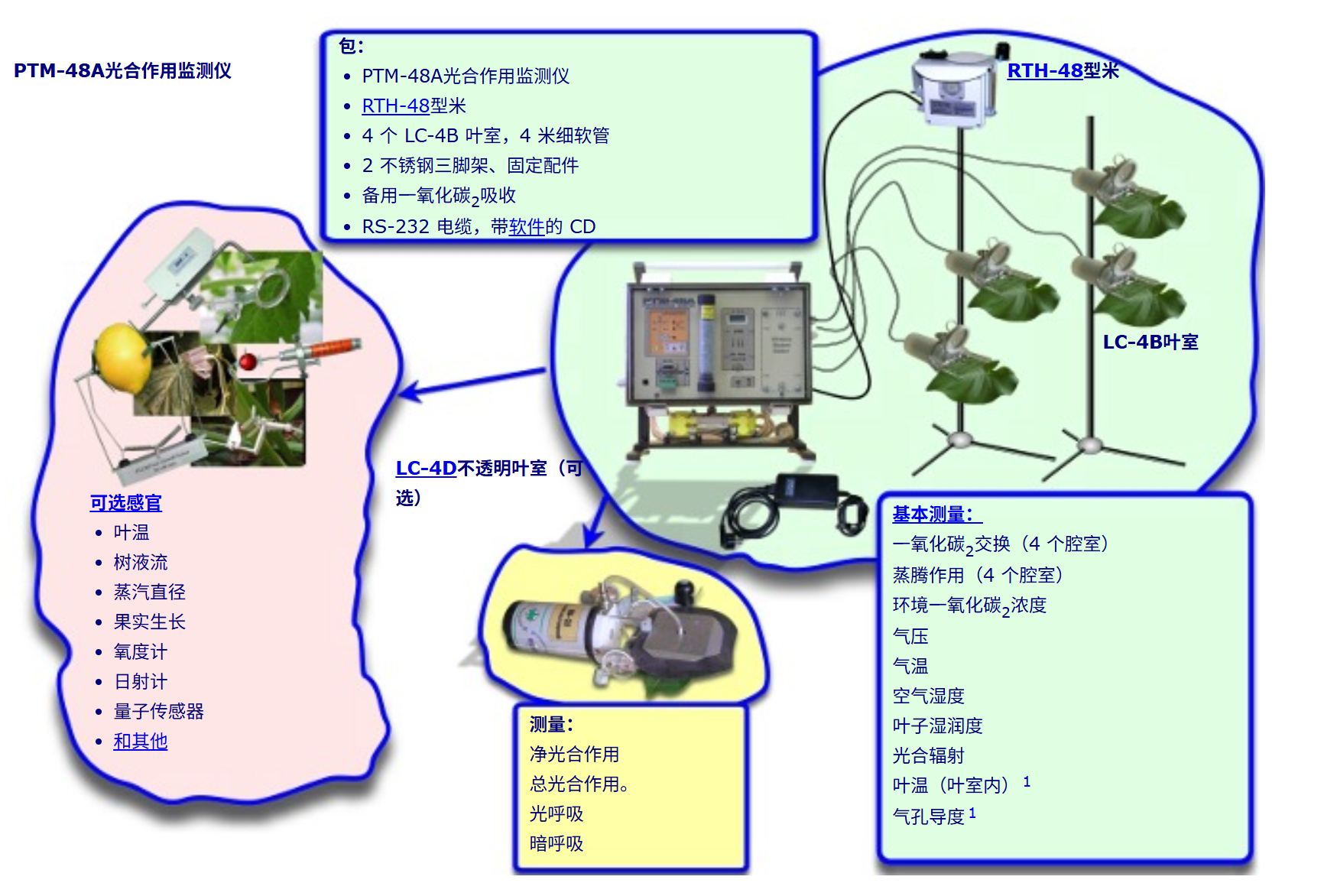

基本配置

PTM-48A光合作用监测仪

包：

· PTM-48A光合作用监测仪

· RTH-48型米

· 4 个 LC-4B 叶室，4 米细软管

· 2 不锈钢三脚架、固定配件

· 备用一氧化碳2吸收

· RS-232 电缆，带软件的 CD

RTH-48型米

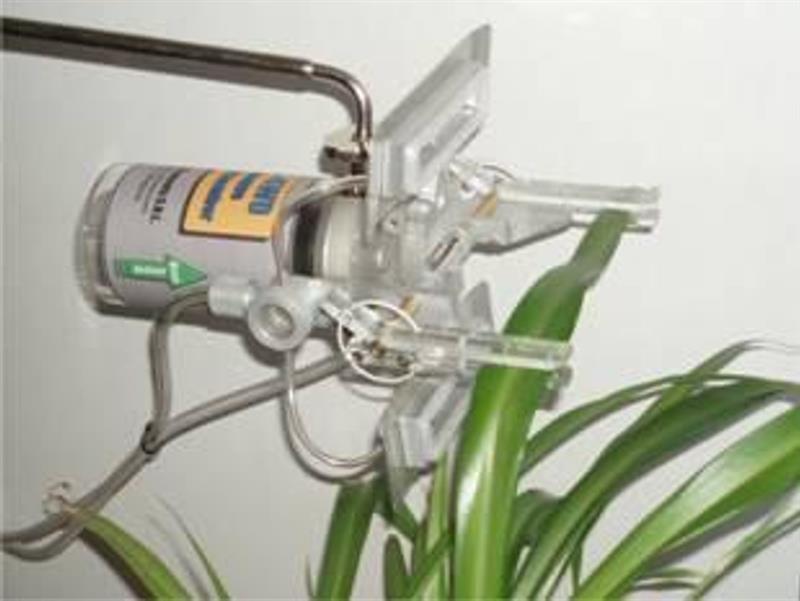

LC-4B叶室

LC-4D不透明叶室（可选）

可选感官

· 叶温

· 树液流

· 蒸汽直径

· 果实生长

· 氧度计

· 日射计

· 量子传感器

· 和其他

测量：

· 净光合作用

· 总光合作用。

· 光呼吸

· 暗呼吸

基本测量：

· 一氧化碳2交换（4 个腔室）

· 蒸腾作用（4 个腔室）

· 环境一氧化碳2浓度

· 气压

· 气温

· 空气湿度

· 叶子湿润度

· 光合辐射

· 叶温（叶室内）1

· 气孔导度1

1. 在存在 LT-LC 叶温传感器的情况下

规格

CO 的分区2交换

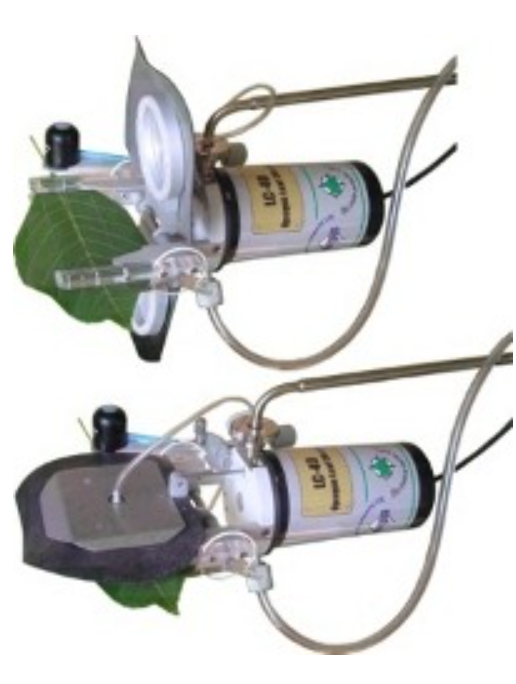

LC-4D 叶室

发光的叶子表现出大的瞬态 CO2暴露在黑暗中时释放。这种快速增加称为呼吸照明后爆发 （PIB），随后呼吸第二次缓慢上升，称为光增强暗呼吸 （LEDR）。照明后 CO 的峰值2释放通常被认为是光呼吸率的指示。PIB技术可以通过使用带有不透明窗口的叶室在PTM-48A监视器中轻松实现。因此，通过使用一对叶室，常规透明室和不透明室，监视器可以代表CO 的整个循环2允许热衷用户实现叶子 CO 分区的交换2交换。

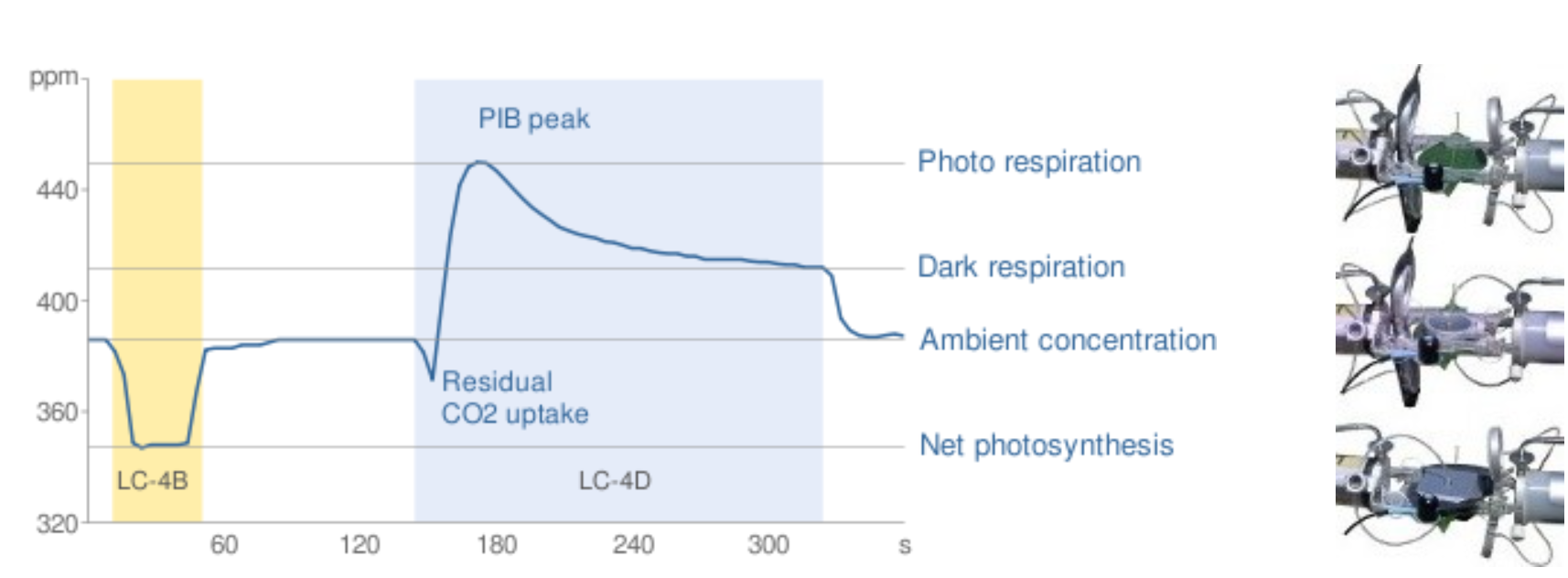

LC-4B 叶室开始测量循环，然后，不透明的 LC-4D 外倾角将叶片置于黑暗中。CO 的典型记录2C3植物分析仪如图所示：

LC-4D 叶室和上述技术在摩尔多瓦科学院植物生态与生理学研究所生物能量学实验室进行了广泛测试。结果可应要求提供。

Stomatal Conductance

叶子中的水蒸气通量可以用 Gaastra 提出的以下方程表示：

Tr = （H叶? H自动柜员机）/（rs+ rb） ，（1）

哪里

Tr

— 水蒸气通量                                                  H叶

— 叶肉细胞表面水蒸气的浓度                  H自动柜员机

— 大气中水蒸气的浓度                              rs

— 表皮对水蒸气扩散的抵抗力               rb

— 边界层抗水蒸气扩散能力

因此

rs= （H叶? H自动柜员机）/Tr ? rb，（2）和σs= 1/rs,

哪里σs

— 气孔导度

如果应用方程（2）到 LC-4B 叶室，可以得出结论，Tr 和H自动柜员机由 PTM-48A 监视器测量，rb是LC-4B叶室的一个特性，其中的空气流量等于220 s/m。的值H叶实际上是叶温下饱和蒸气的浓度，可以通过可选的 LT-LC 传感器进行测量。

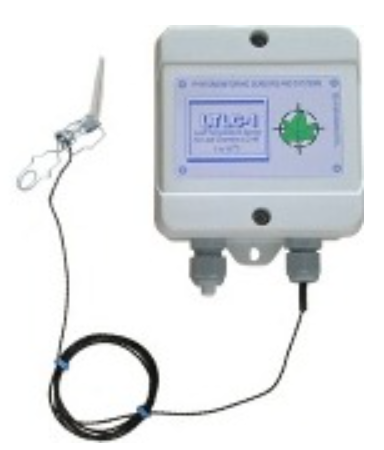

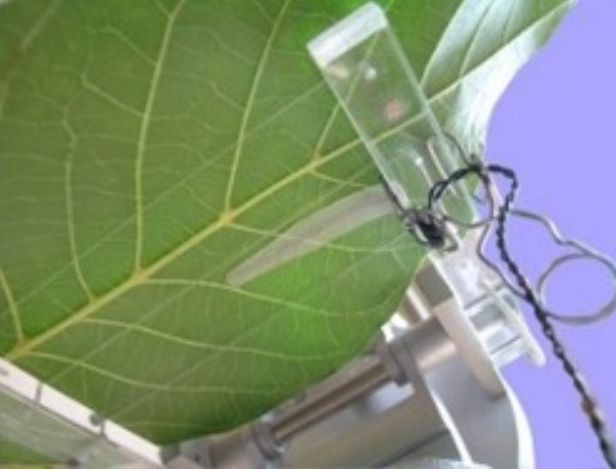

LT-LC 叶温传感器有一个不锈钢线夹，用于固定在叶室上。微型珠状热敏电阻采用长方形弹性板，与叶片接触良好。热敏电阻的引线沿着叶片表面放置，以尽量减少对叶片温度的影响。LT-LC 传感器可以连接到 PTM-48A 光合作用监测仪的八个可选模拟输入中的任何一个。叶气孔导度的评估基于测量的蒸腾速率和LC-4B叶室内边界层的已知电导。

在PC程序中配置传感器时，用户应指定配备LT-LC传感器的叶室的输入编号。叶室数据表中将出现两个新列：初始叶温度和气孔导度。
