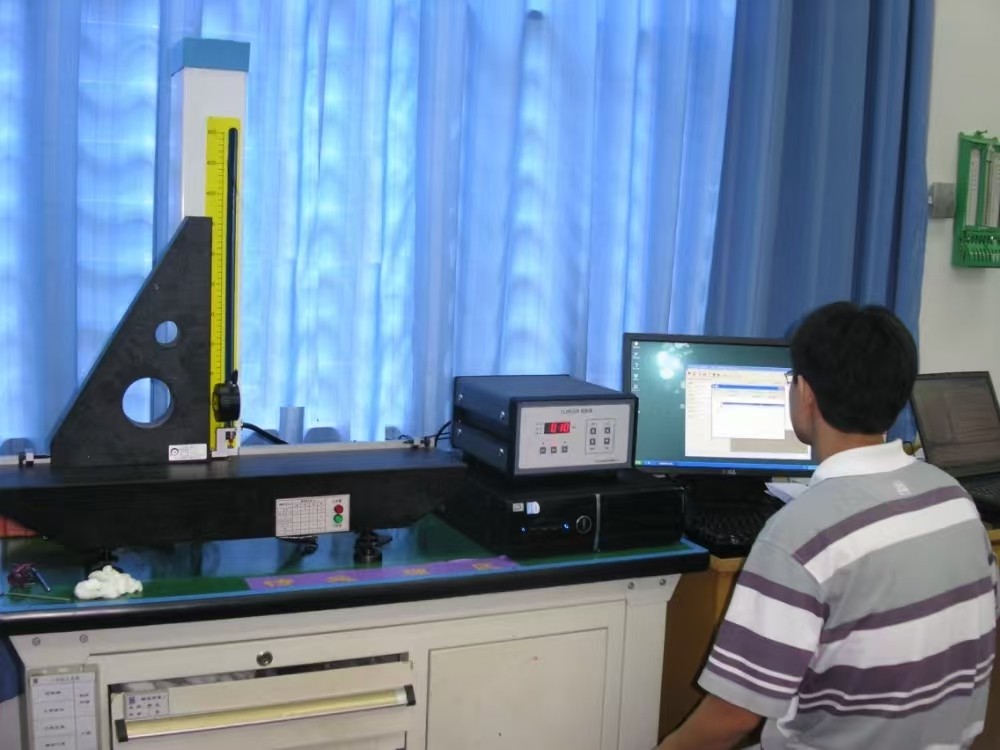

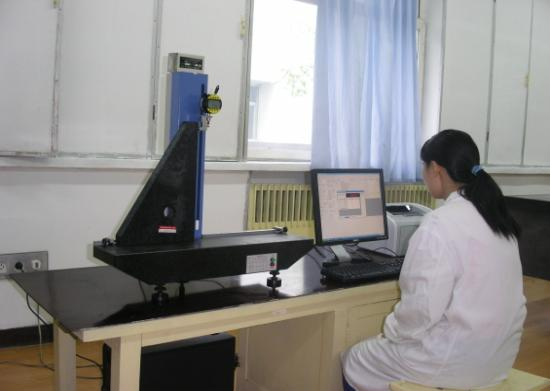

JKZC-CC500E+型直角尺检查仪照片：
西安庆安集团---航天部108所
第5713工厂---国防计量站
JKZC-CC500E+型直角尺检查仪技术协议
仪器功用
该仪器属于我国先进的新型精密测试装置，配有计算机及直角尺检定软件可对检测数据进行采集、处理、存储并打印出报告，是目前国内先进的计算机控制直角尺检查仪。
1.检测尺寸至500mm的0—2级各种类型的直角尺（内外角）的垂直度；
2.检测尺寸至300×300mm各种规格的框式水平仪的各工作面及V型槽对水平泡的零位（条式水平仪）垂直度；
3.检测尺寸至200×200mm方箱的各个工作面及V型槽的相互垂直度；
4检测较高准确度的机械零件的垂直度；
一． 主要技术参数
测量范围： 0-500MM
测头分辨率： 0. 2μm
工作台的直线度: 2.0μm / 750×138 mm
示值变动性： ±0.4μm
示值误差: ±（0.3＋ L / 300）μm（L为被测长度以mm为单位）
体积 750×138×750mm3
重量 40kg
二． JKZC-CC500E+型直角尺检查仪检定软件描述
直角尺检定软件1.0
1．系统简介
《直角尺检定软件 1.0》（以下简称“检定软件”）适用于新制造的、修理后和
使用中的直角尺的检定，并生成检定报告。
该检定软件是我公司开发的计量检定软件系统的一个子系统。
检定规程：JJG 7-2004 《直角尺检定规程》
运行环境：Windows9x 以上操作系统，如果要输出检定报告，还需配备打印机。

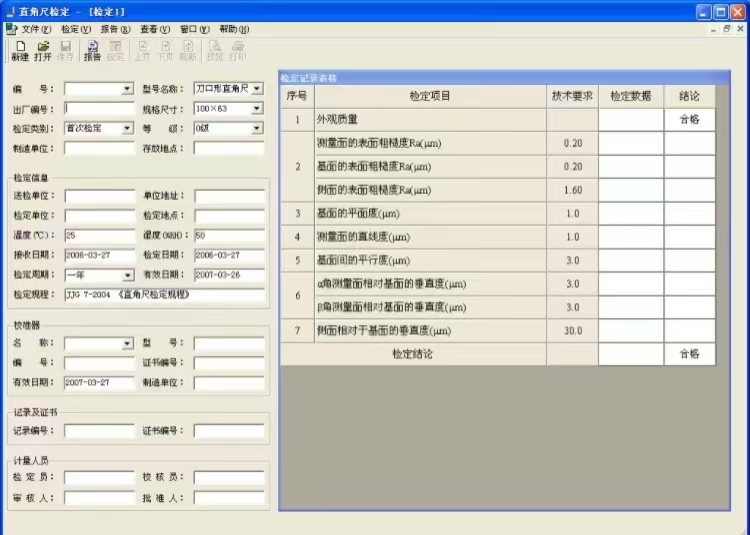

检定软件运行时主界面如下图所示：
2．检定
2.1 检定信息输入
在检定软件主界面中分别输入检定信息：被检器具、基本检定信息、校准器、
记录和证书、计量人员等。
用户直接在输入框中输入相应的信息即可，不需要的信息可以不用输入。
2.2 检定数据录入

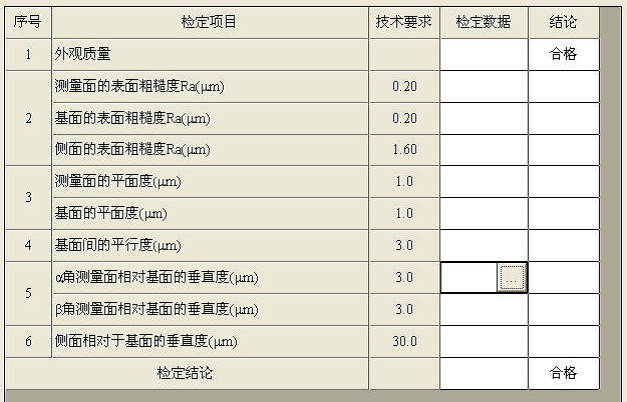

如下图所示，直接在检定表格的“检定数据”一列输入相应的检定数据即可，
当该项检定数据输入后，结论一栏会显示该项目的检定结论（对于不同的检定对象，
该表格可能有所差异）。其中外观质量一栏的检定数据指对外观的描述，结论需要
人工选择“合格”或“不合格”。
对于垂直度的检定，可以直接在检定数据一栏输入垂直度值，也可单击该栏右

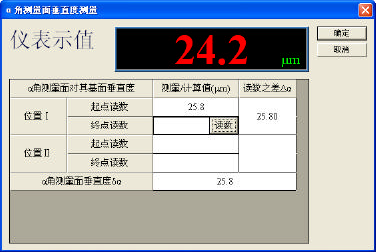

边的按钮“ ”，程序将弹出垂直度检定的对话框进行垂直度检定，如下图所
示：
仪表示值一栏将显示当前位置状态下测头的测量值，如测量仪没有与计算机联
机，仪表示值一栏将没有显示。
当测头运动到检定位置后，按该栏右边的“读数”按钮，程序将当前测量数据
读入表格中，也可直接在该栏输入数据。
检定完成后按“确定”按钮即完成检定。
3．报告
3.1 创建报告
所有检定完成后，执行“报告”菜单中的“创建报告”命令，系统将弹出下图
所示的对话框，提示用户选择用于创建报告的模板（该模板的创建和设计由“计量
检定”软件完成，详见“计量检定”软件相关资料），点击“确定”按钮，程序将
根据用户选中的模板创建报告。
3.2 保存报告
执行“文件”菜单中的“保存”命令，程序将弹出文件保存对话框，提示用户
将报告保存在指定的地方。
3.3 打印报告
执行“文件”菜单中的“打印”命令，即可打印报告。
3.4 查看报告
执行“文件”菜单中的“打开”命令，程序将弹出打开对话框，选中报告文件
后打开，即可打开报告进行查看或打印。
