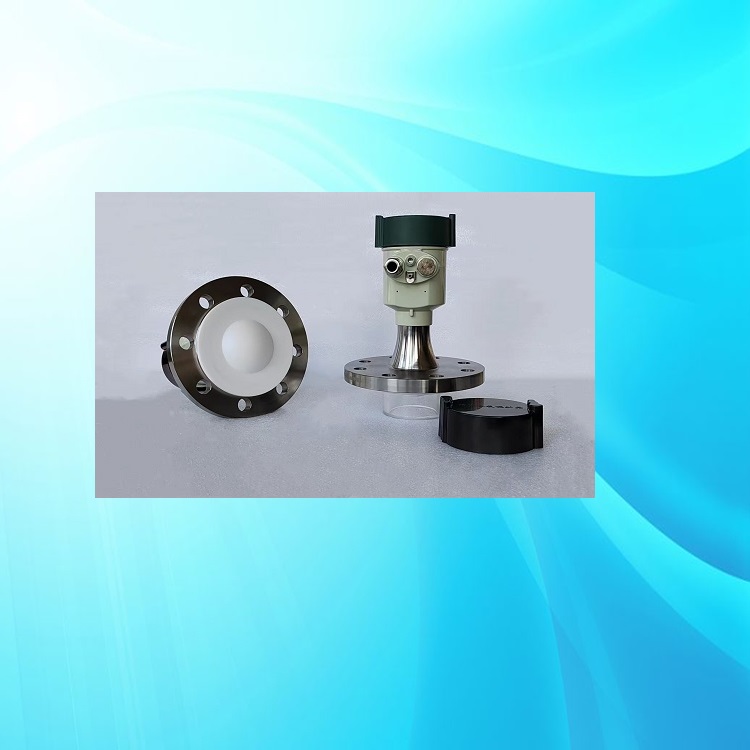

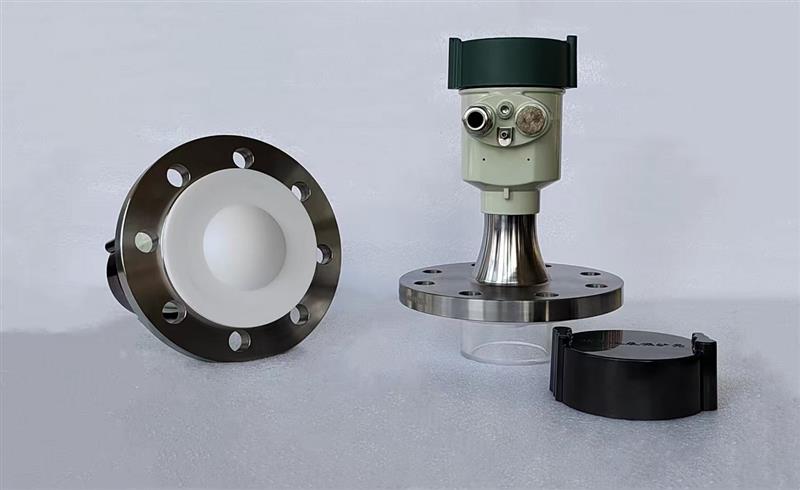

雷达料位计 型号:76-81GHz

雷达料位计 型号:LJ29-76-81GHz 库号：D409944

雷达料位计 型号:LJ29-76-81GHz 库号：D409944

雷达料位计 型号:LJ29-76-81GHz 库号：D409944

雷达料位计 型号:LJ29-76-81GHz 库号：D409944

80GHz雷达物位计系列产品，是指工作在76-81GHz的调频连续波（FMCW）雷达。

产品：

?产品大量程可以达到120m, 盲区可以做到80mm 支持两线制 四线制

?它工作频率，波长短，所以尤其适合固体应用

?窄3°天线波束角，安装环境中的干扰对仪表的影响小，安装为便捷

?支持手机蓝牙调试，方便现场人员维护工作

?仪表提供法兰或者螺纹的固定方式，使得安装便捷简易

?支持手机蓝牙调试，方便现场人员维护

通讯和调试

现场可以通过LCD进行仪表调试，也可以通过上位机在PC短进行调试。80GHz雷达物位计与PC之间通讯方式如下：

?USB转TLL串口线（两线制）

?USB转RS485串口线（四线制）

?USB转HART（两线制）

?手机通过蓝牙调试

频率范围 76GHz-81GHz

测量范围 15m 35m 85m 120m

测量精度 ±1mm

供电范围 18-28VDC

输出信号 4-20mA，RS-485

通讯方式 HART，MODBUS总线

输出故障 无变化，22mA,3.6mA

显控工作温度 -20~70℃

电缆入口 M20x1.5

外壳材质 铝壳，不锈钢

过程温度 1:-30~80°2：-30~200°3：-30~1000°

过程压力 -0.1~1.8MPa

测量间隔 快0.3s(越快功耗越大)

大功耗 4-20mA两线制（20mA）4-20m四线制（70mA）

波束角 3°8°

连接方式 螺纹款，万向款，防腐款，卡盘款，高温高压款

防护等级 IP67

等级 Ex d ia IIC T6

安装方式 螺纹，万向

盲区范围 0.08-0.5m

天线方式 透镜天线

湿度 ? 95%

包装尺寸 320x620x320mm 330x280x280mm
