闸门开度荷重仪是水利水电行业中用于监测闸门开度与荷载的智能测控装置，其核心功能及技术特点如下：
一、产品定义与功能
?独立测控装置?
针对水利、水文行业需求设计，集成开度测量与荷载监测功能，支持模拟量信号输出以组网?
?核心功能?
实时显示闸门位移（开度）及荷重值，支持多级报警阈值设定。
通过继电器或4-20mA信号输出控制闸门升降，具备声光报警提示?
二、闸门开度荷重仪工作原理
?开度测量?
采用编码器将闸门位移转换为旋转角度，通过齿轮传动（如32:1比例）提升精度，输出格雷码、4-20mA或RS485信号?,将开度数据反馈给开度仪表
荷重测量
采用荷重传感器，将启闭机的支掌的压力或钢丝绳的拉力转换成电信号，通过4-20mA电流信号传输到开度仪表

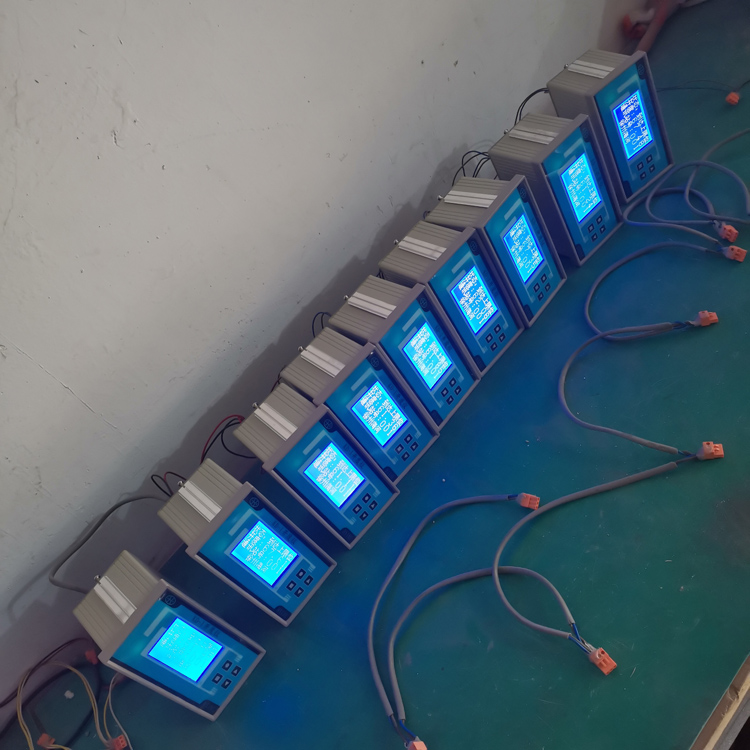

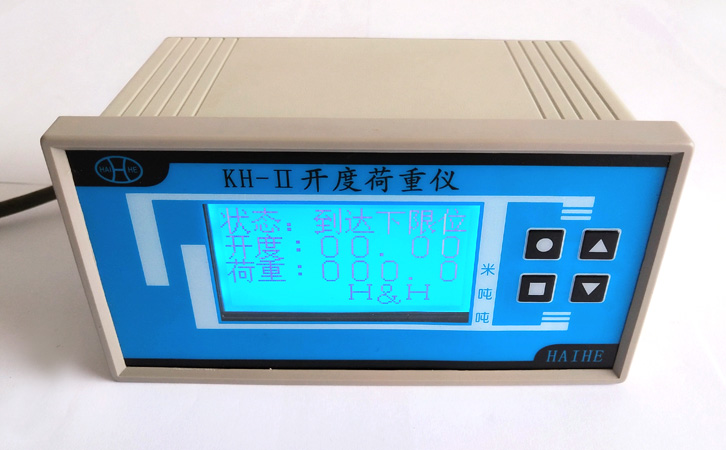

徐州海河KH-II闸门开度荷重仪，是一款集开度与荷重一体化智能测控仪表，可以同时接入一路开度传感器和一路荷重传感器，并将接收的数据进行标定处理，仪表配有485和4-20mA远传输出接口以及上下限位继电器和超载欠载继电器输出。
KH-II闸门开度荷重仪技术参数
1、测量项目：开度1路，600米（MAX）；荷重1路，400吨（MAX）
2、分辨力：开度1cm或mm；荷重0.1吨
3、测量精度：开度±2cm(mm)；荷重±1%F.S±1个字
4、显示方式：4*8位中文字库LCD显示。
5、传感器与显示器之间连接方式：485信号、4-20mA信号-4芯RVVP电缆；SSI信号-6芯RVVP电缆；格雷码信号-16芯RVVP电缆
6、传感器与显示器之间有线距离：SSI信号≤200M；格雷码、4-20mA、485≤1KM
7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号
8、报警、控制功能
1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC
2）上限：当开度大于等于上限值时, 上限继电器触点吸合
3）下限：当开度小于等于下限值时，下限继电器触点吸合
4）充水：当开度在充水置位和充水复位区间内，继电器吸合
5）超载：当荷重值大于等于该数值时，继电器吸合
6）欠载：当荷重值小于等于该数值时，继电器吸合
7）蜂鸣器：在上限、下限、荷重超载等状态下，蜂鸣器响，按一下 “” 键关闭，再次按下即可打开，如此循环
9、显示器内单片微机加有Watchdog，以防止运行变乱。
典型应用场景
?水利工程?：水库闸门、船闸、泵站等场景的流量控制与安全监测?。
?工业设备?：桥机、门机、起重机等设备的开度与荷载联动控制?。
