询价
- 价格：99.99
- 测量范围：定制
- 过载能力：定制
- 供电范围：DC12-24V
- 信号输出：4-20mA

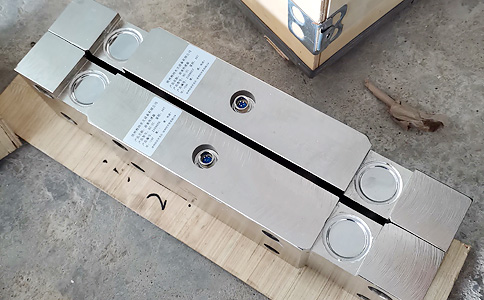

HZ-ZC轴承座荷重传感器
徐州海河水文设备有限公司
一、特点与用途
HZ-ZC轴承座荷重传感器是一种高精度、高稳定性的测量装置，它主要用于监测轴承座所承受的荷载安装使用方便。
结构特点
轴承座荷重传感器通常采用平板式外形设计，这种设计使得其受力状态稳定，横向干扰小，能够获得较高的测量精度。同时，其高度设计得较低，便于安装和使用。
主要技术参数：
参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.01 |
非线性 | ≤ %F·S | ±0.05 |
滞后 | ≤ %F·S | ±0.05 |
重复性 | ≤ %F·S | ±0.03 |
蠕变 | ≤ %F·S / 30min | ±0.03 |
零点输出 | ≤ %F·S | ±1 |
零点温度系数 | ≤ %F·S / 10℃ | ±0.02 |
灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.02 |
工作温度范围 | ℃ | -20℃ ~ +80 ℃ |
输入电阻 | Ω | 380±2Ω |
输出电阻 | Ω | 350±2Ω |
安全过载 | %F·S | 150%F·S |
绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） |
推荐激励电压 | V | 10V ~ 15V |
变送器是将荷重传感器产生的毫伏信号转换成抗扰能力强、传输距离远的4-20mA电流信号的转换、输出设备。
变送器与仪表的联接
接线定义 | +24V | G | 电流输出 | |
尾线线色 | 红 | 黑 | 黄 |

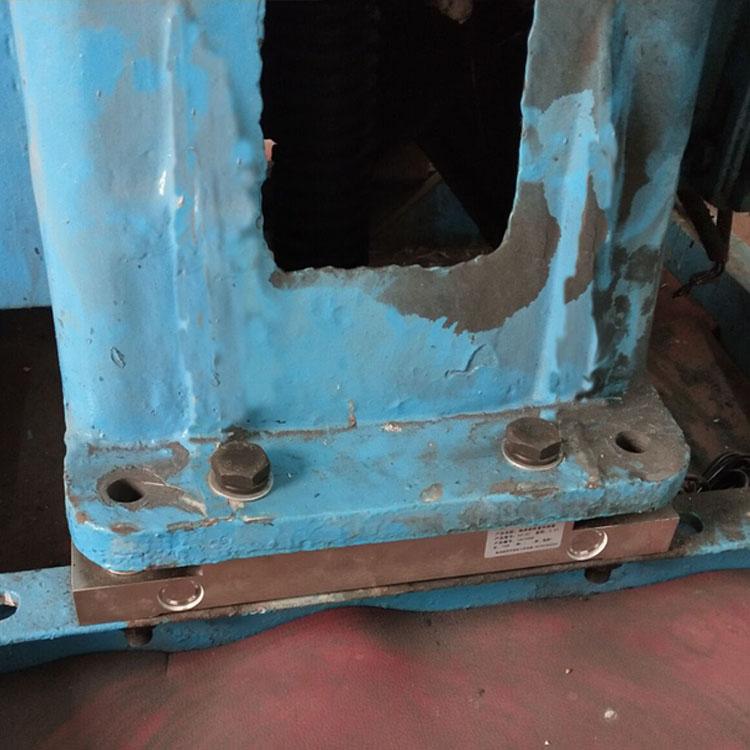

四、安装示例
1、螺杆启闭机
荷重传感器,轴承座荷重传感器,荷载传感器,,闸门荷重传感器,闸门荷重仪,闸门称重传感器
应用场景
轴承座荷重传感器广泛应用于各种需要监测轴承座荷载的场合。例如，在起重机械中，它可以用于监测吊钩的荷载，确保起重作业的安全；在自动化生产线上，它可以用于检测机械臂的抓取力，实现精准的力控操作。
