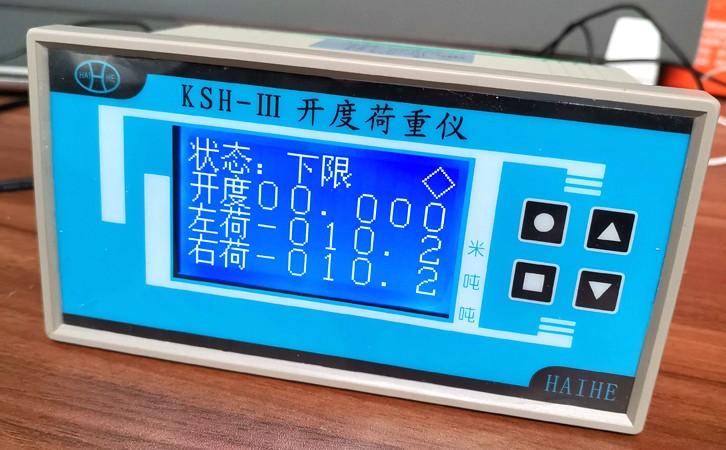

徐州海河KSH-III闸门开度荷重仪表（单开度双荷重一体化仪表）是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有模拟量信号输出以便组网的智能型闸门开度的测控装置。该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。是各种闸门、桥机、门机、起重机等设备的开度荷重测控装置。适用于传感器和实际闸门开度为线性关系的场合，例如平板闸，也适用于非线性关系的场合，例如弧形闸以及多层钢缆卷筒等。非线性测量采用分段逼近法，即将整个量程分成若干分段（本显示器分10段），用户只要在显示器上根据实际测量设置好各段段末的开度值即可。对于线性测量只要预置首段段末的开度值即可。
KSH-III闸门开度荷重仪表可以输出RS485和4-20mA模拟量进行数据远传，同时配有上限、下限、超载、欠载等继电器输出，便于参与控制。
KSH-III闸门开度荷重仪特点
1、全数字调校：所有参数设置通过面板上四个按键完成，所有设置或标定的参数都具有断电记忆功能。
2、开度传感器无须机械调零，可任意点软件调零。
3、采用ModbusRTU通讯协议，波特率2400、4800、9600、19200可选，可直接接入支持Modbus-RTU协议设备的PLC、上位机组态软件的通讯网络中。
三、KSH-III闸门开度荷重仪技术参数
1、测量项目：开度1路，600米（MAX）；荷重2路，400吨（MAX）
2、分辨力：开度1cm或mm；荷重0.1吨
3、测量精度：开度±2cm(mm)；荷重±1%F.S±1个字
4、显示方式：4*8位中文字库LCD显示。
5、传感器与显示器之间连接方式：485信号、4-20mA信号-4芯RVVP电缆；SSI信号-6芯RVVP电缆；格雷码信号-16芯RVVP电缆
6、传感器与显示器之间有线距离：SSI信号≤200M；格雷码、4-20mA、485≤1KM
7、输出数据远传方式： 4-20mA电流输出，对应量程可设置；485信号
8、报警、控制功能
1）报警控制信号：继电器触点。触点容量：3A24VDC，3A250VAC
2）上限：当开度大于等于上限值时, 上限继电器触点吸合
3）下限：当开度小于等于下限值时，下限继电器触点吸合
4）充水：当开度在充水置位和充水复位区间内，继电器吸合
5）超载：当左或右荷重值大于等于该数值时，继电器吸合
6）欠载：当左或右荷重值小于等于该数值时，继电器吸合
9、显示器内单片微机加有Watchdog，以防止运行变乱。
KSH-III型闸门开度荷重仪，是一款单开度双荷重一体化智能测控仪表，可同时接入一路开度传感器和两路荷重传感器，时时检测显示闸门当前开起高度和启闭机受力大小，通过配置的继电器输也，来实现相应的位置控制和超载欠载控制。
