贴片电感是一种电子元器件，广泛应用于各类电子产品中，如手机、电脑、电视等。它是一种电磁感应器件，通过电磁感应原理将电能转化为磁能，再由磁能产生电场，从而实现电压和电流的变化。
型号：NCA-1335
品牌：南磁电子
型号说明：
P/N. | Lo(μH) Inductance± 20% @0A(μH)
| DCR(mΩ)@25℃ | Heat Ratin Current DC Amps.Irms（A） | Saturation Current DC Amps.Isat（A） |
Max. | Max. | Max. | ||
NCA1335-R15M | 0.15 | 0.85 | 39.0 | 60.0 |
NCA1335-R22M | 0.22 | 13 | 38.0 | 57.0 |
NCA1335-R33M | 0.33 | 1.50 | 36.5 | 52.0 |
NCA1335-R47M | 0.47 | 2.00 | 32.0 | 47.0 |
NCA1335-R56M | 0.56 | 2.20 | 29.0 | 43.0 |
NCA1335-R68M | 0.68 | 2.50 | 28.0 | 41.0 |
NCA1335-R82M | 0.82 | 3.00 | 25.0 | 36.0 |
NCA1335-1R0M | 1.0 | 3.5 | 24.0 | 29.0 |
NCA1335-1R5M | 1.5 | 5.5 | 19.0 | 27.0 |
NCA1335-2R2M | 2.2 | 8.0 | 16.0 | 19.0 |
NCA1335-3R3M | 3.3 | 12.0 | 13.0 | 14.0 |
NCA1335-4R7M | 4.7 | 18.0 | 9.0 | 12.0 |
NCA1335-5R6M | 5.6 | 22.0 | 8.0 | 8.0 |
NCA1335-6R8M | 6.8 | 25 | 7.0 | 7.8 |
NCA1335-8R2M | 8.2 | 30 | 6.5 | 6.0 |
NCA1335-100M | 10 | 35 | 6.0 | 4.0 |
※注：
所有测试数据均参考25℃的环境温度
测试条件：100KHz，1.0V
Irms：产生约40℃△T的直流电流（A）
lsat：直流电流（A），将导致LO下降约30%
在-55℃至+125℃的温度范围内运行
在最坏的操作条件下，零件温度（环境温度+温升）不应超过125℃。电路设计，组件。PWB迹线尺寸和厚度、气流和其他冷却措施都会影响零件温度。在最终应用中应验证零件温度。
所列额定电流为饱和电流或加热电流，具体取决于哪个值较低。

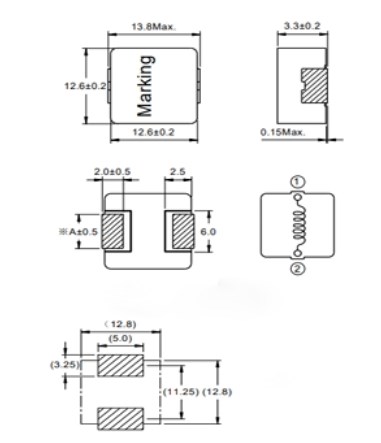

尺寸说明：

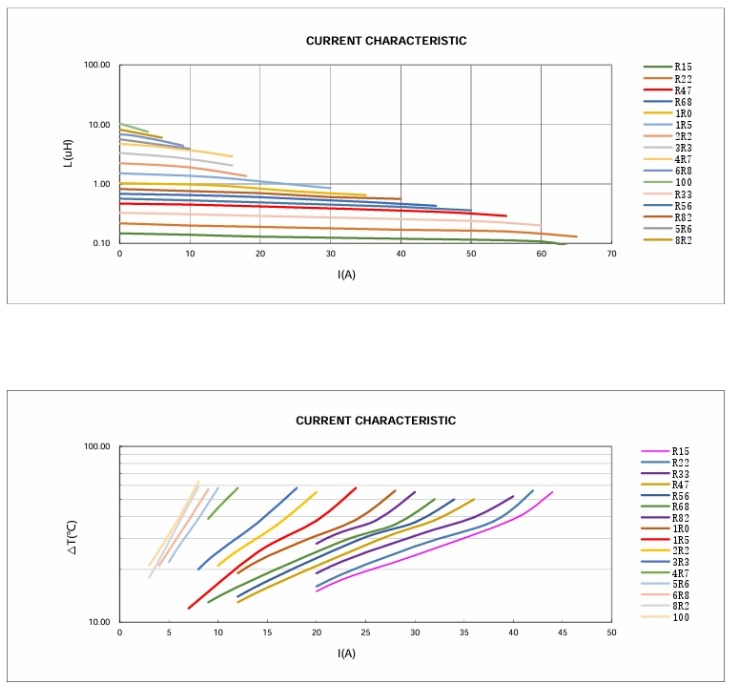

※产品特性曲线：
1335贴片电感更多参数请致电我们~
