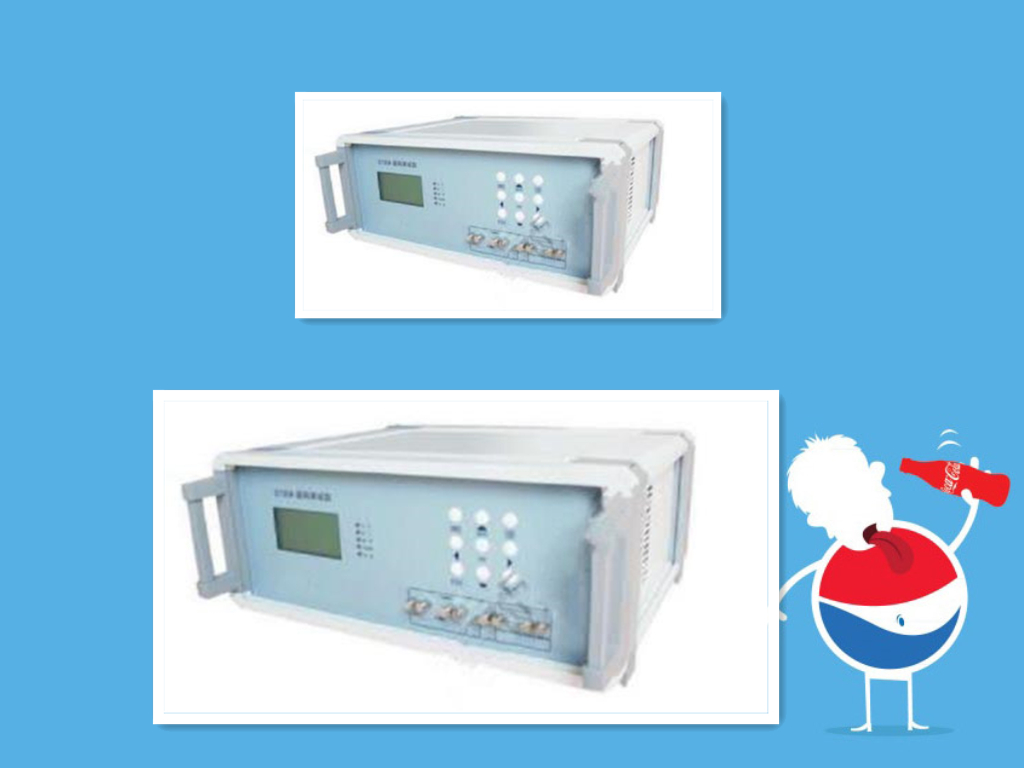

误码测试仪 型号:ALT29-ET35A库号：D397252
ET3 误码测试仪对接收的数据进行检测，并与数据源对比，得出接收的比特总数 RBM
和接收的错误比特数 RBEM，由微处理器计算出误码率 BER=RBEM/RBM，然后对相关参数实时
显示。相关软件用来完成误码仪数据显示、打印功能。
ET3 误码仪有 1 个 PECL 电平信号通道、1 个 TTL 信号通道。PECL 信号采用 AC 耦合
输出、输入，TTL 信号为直流耦合。
ET3 误码仪使用菜单界面来设置参数、显示参数。误码数、误码率、日期和时间为
实时方式显示。
误码仪指示灯用来显示误码仪的工作状态： 开始、停止、错码、无数据、记录。详
细说明见后。
误码仪后板上有 RS232 串行数据口，用来与电脑连接。电脑安装软件后，可以读
取误码仪储存的误码记录，保存到电脑。
A、图案：
N 伪随机序列码：2 -1，其中 N=7、9、11、15、23、31
B、速率： 1K～159Mb/s（TTL 电平），100K～159Mb/s（AC 耦合 PECL 电平）
C、码型： NRZ，PECL 电平是 AC 耦合，TTL 电平是 DC 耦合
-N
D、插错：单个、10 其中 N=4、5、6、7
E、收、发数据正负极性可切换
F、可以自环测试
G、可记录至少 1000 个数据
H、软件（作为选件）：串行数据口与电脑连接，方便于电脑监视、保存数据和打印输出
I、状态显示：
1、测试结果：测试时间、误码数、误码率
2、工作状态： 开始、停止、错码、无数据、记录
J、电源： AC200V～240V,50HZ
K、工作温度： 0℃～40℃
L、外形尺寸：350mm×300mm×150mm
参数 单位 小 典型 大
时钟 Hz 1K～159M
速率 b/s
1K～159Ms（TTL 电平）
100K～159M（AC 耦合 PECL 电平）
TTL 高 V 2.0
TTL 低 V 0.8
AC 耦合输出幅度
（峰峰值）
mV 600 800 900
AC 耦合输入幅度
（峰峰值）
mV 500 800 1100
时钟占空比 % 45 55
时钟上升时间
（20%～80%）
ns 5
时钟下降时间
（20%～80%）
ns 5
信号上升时间
（20%～80%）
ns 5
信号下降时间
（20%～80%）
ns 5
显示误码位数 9
存储记录数 1000 6000
存储记录时间间隔 min 10
仪 器 ET3型误码测试仪 1
标
准
配
误码测试仪误码测试仪误码测试仪
件
使用说明书 1
同轴电缆线 6
50 欧姆端接器(带 SMA 头) 8
电源线 1
选
件
RS232串口连接线 1
软件(电子档） 1
