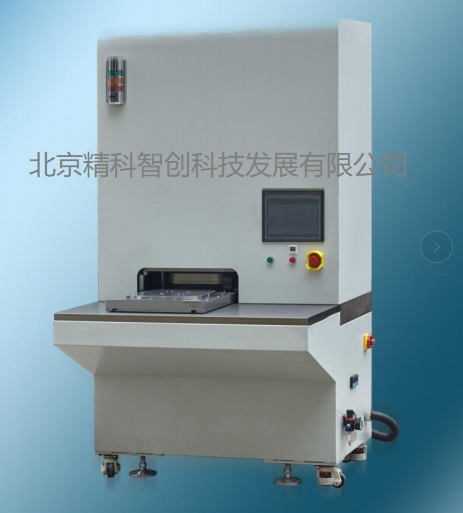

CCDPJ-42T型叠片机
1. 产品简介
CCDPJ-42T型叠片机是将需要多片层压膜片进行叠层，通过机械定位，定位孔可以伸缩，再通过伺服增压机构将进行抽真空、预压，再通过上下加热板进行加热，让 膜片里面叠PVB胶到达软化点，温度和压力均匀的作用在多片膜片上，让多 片生瓷带结合，此设备用于多层陶瓷电容及其它薄膜的压制，提高产品的物理性能和电气性能。
2. 产品特点
2.1、10寸彩色触摸屏集成控制，人机友好界面
2.2、操作容易，生产周期短
2.3、 占地面积小，底部采用承重可调万向轮，灵活精巧
2.4、实现产品在高真空度下叠层无气泡，真空度可以W99kpa
2. 5、交流伺服液压控制，运行超静音，不工作时零输岀，稳定, 节能
2.6、放料入口采用高灵敏光栅栏，保证使用安全
2.7、一体式伺服液压增压缸，体积小，压力大，压力可以达到 42吨。
3. 技术参数
1、 | 设备尺寸： | 1200mm*800mm*2000mm |
2、 | 压力范围： | 0-42T |
3、 | 压力波动范围： | ±0.5 T |
4、 | 使用温度： | 室温-100 °C |
5、 | 温度控制精度： | ±1°C |
6、 | 保压时间： | 分三段可调0?3000S |
7、 | 平台尺寸： | 220mm*220mm |
8、 | 层压尺寸： | 200*200mm |
9、 | 产量周期： | 3-6次/min （随产品保压时间而定） |
10、 | 设备功率： | 7.5Kw |
11、 | 10寸彩色液晶触摸屏、电气控制系统为西门子PLC可编程序控制 | |
12、 | 能自动完成预压、升压、保压、卸压全程动作。 |
4. 主要配置
4.1 层压系统
4.2 动作控制装置
4.3 真空装置
4.4 加热及保温
4. 5模具定位装置
4. 6电源板、控制板、电器仪表、电气控制系统
4.1、 层压系统
4.1.1. | 层压形式 | 伺服电机气液增压 |
4.1.2. | 压力范围 | 0-42 吨 |
4.1.3. | 压力精度 | ±0.5T |
4.1.4. | 控制动力 | 伺服电机加气动 |
4.1.5. | 平台尺寸 | 220mm*220mm |
4.1.6. | 平台材料： | 不锈钢 |
4.1.7. | 层压尺寸： | 200mm*200mm |
4.2、 动作控制装置
4.2.1. | 型式： | 伺服配合丝杠 |
4.2.2. | 丝杠直径： | 25mm |
4.2.3. | 上下控制电机： | 伺服电机 |
4.2.4. | 电机功率： | 2KW |
4.3、 真空装置
4.3.1. | 真空泵形式： | 选片泵 |
4.3.2. | 真空度： | -0.099Mpa |
4.3.3. | 真空泵速度： | 2L/S |
4.3.4. | 管径： | 12mm |
4.3.5. | 密封方式： | 氟橡胶密封圈 |
4.3.6. | 压力表： | 数字压力表 |
4.4、 加热及保温
4.4.1. | 形式： 电加热 | |
4.4.2 | 加热数量： | 上下各一套 |
4.4.3. | 控制仪表： | 日本岛电温控/西门子 |
4.4.4. | 温度范围： | 0-100°C |
4.4.5. | 控制方式： | PID控制调压模块 |
4.4.6. | 传感器： | PT100 |
4.4.7. | 控制精度： | ±1C |
4.5、 模具定位装置
4.5.1. | 定位尺寸： | 250*250*10 |
4.5.2. | 材料： | 不锈钢 |
4.5.3. | 定位销尺寸： | 客户指定 |
4.5.4. | 表面光洁度： | 0.05um |
4.5.5. | 定位位置： | 客户指定 |
4.6、 电源板、控制板、电器仪表、电气控制系统
4.6.1中心控制单元：采用西门子PLC控制到伺服，闭环张力采集控制，控制 精准，系统耐用可靠；
4. 6.2触摸屏：采用10寸触摸屏，人机友好界面，加热、加压、保压、手动等 全集成界面显示及控制。
6.3设有急停、停止、启动键
公共设施（需方自备）
4.1 电源： 380V±10% 50Hz
4.2 净化干燥压缩气源： 0.8-1Mpa, 1m3/min
安装用的设备及调试用材料、辅料
