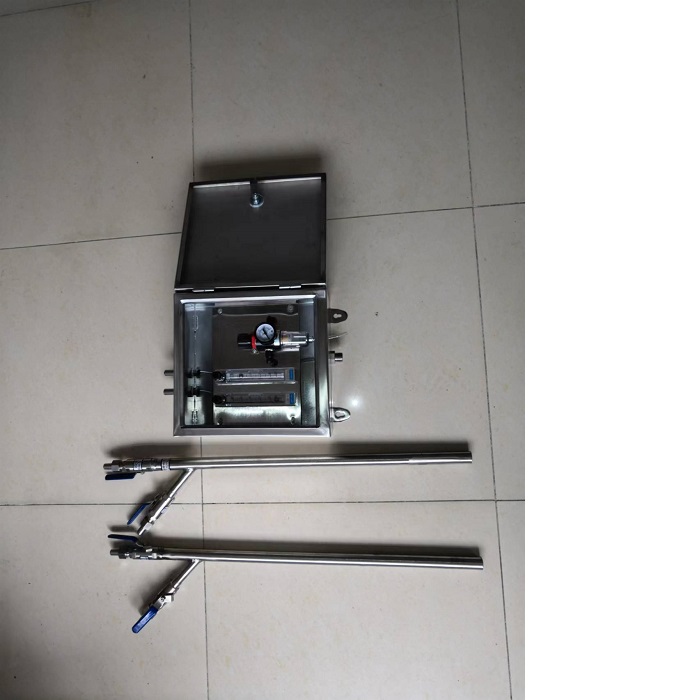

环保型补偿式防堵吹扫装置库号D408636
概 述
防堵取样、准确测量，是电厂在风压测量中多年来的一贯追求。对锅炉运行中的一些重要参数 （如炉膛压力、烟气压力、磨煤机压力、一、二次风压、返料风室压力、料层差压等）解决防堵问题才能进行连续准确的测量，且是确保锅炉正常运行的重要手段。目前电厂的防堵取压一般采用常规的防堵取样器（如花瓶式内置三层防堵机构的取样器）、自清灰（静、动压）取样器和连续吹扫防堵装置（吹气量60L/H）等等，这些产品在防堵取压上虽有一点效果，但不十分明显，还是经常要出现堵塞现象。特别是硫化床锅炉就容易堵塞，因硫化床炉膛内的燃烧是利用强大的风流使物料流动起来进行充分燃烧，其炉膛内的硫化情况是一个重要运行参数，但流动的物料极易堵塞常规的防堵取样器，给锅炉的运行带来一定的影响。
针对上述情况，我厂根据多年从事风压取样防堵装置的研究成果，综合流体力学的原理研制出了HBC型补偿式风压测量防堵吹扫装置。该装置已取得实用型（号200520074544.9）。该装置完全地解决了既要防堵取样又要测量准确的问题。其它厂家同类产品的补偿装置置于控制箱内，迫使控制箱与测压点之间的距离在4米之内，我厂的HBC型补偿式防堵吹扫装置将补偿装置置于取样管内，使控制箱与测压点之间的距离在200米以内确保准确测量。同时该装置加装了调压稳压器，完全解决了电厂气源不稳不净的问题，确保了流量控制器的正常运行。该装置的应用为电厂锅炉的运行提供了有力的保证。
环保型补偿式防堵吹扫装置具有结构合理、安装方便、堵塞测量准确等优点，在电力、石油、化工、冶金、建材工业中将得到的应用。
主要技术指标
1、仪表气源压力：≥0.6Mpa
2、测量误差：≤0.5 H2Omm
3、内反吹耗气量：0.5～1.5m3/h 压力0.2Mpa (可调)
4、使用环境：－30～70℃，相对湿度：≤95%
5、防护等级：IP56
6、吹扫装置取样头材质采用1Cr18Ni9Ti
三、主要特点
1、利用流体力学的动压补偿方法，真实地在线反映各测点的压力值。
2、吹扫的压力大于被测的压力完全解决了多粉尘和高温状态下压力测量管路的堵塞和烧毁现象。
3、采用了调压稳压器，可对电厂提供的气源进行稳压，确保流量控制器输出流量的稳定，并能达到长时间的运行。
4、不需进行人工吹扫，大大减轻了运行中的维护工作。
5、控制箱防护等级为IP56，便于安装，易于维护，调节方便。
6、该装置大特点在于采用一体化结构合理的补偿方法，适用于静压测量和差压测量，控制箱与测压点之间的距离由同类产品的4米增加至200米
