询价
- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏
- 测量范围：：水2.5～100000l/h
- 精度等级：：1.0、1.5、2.5

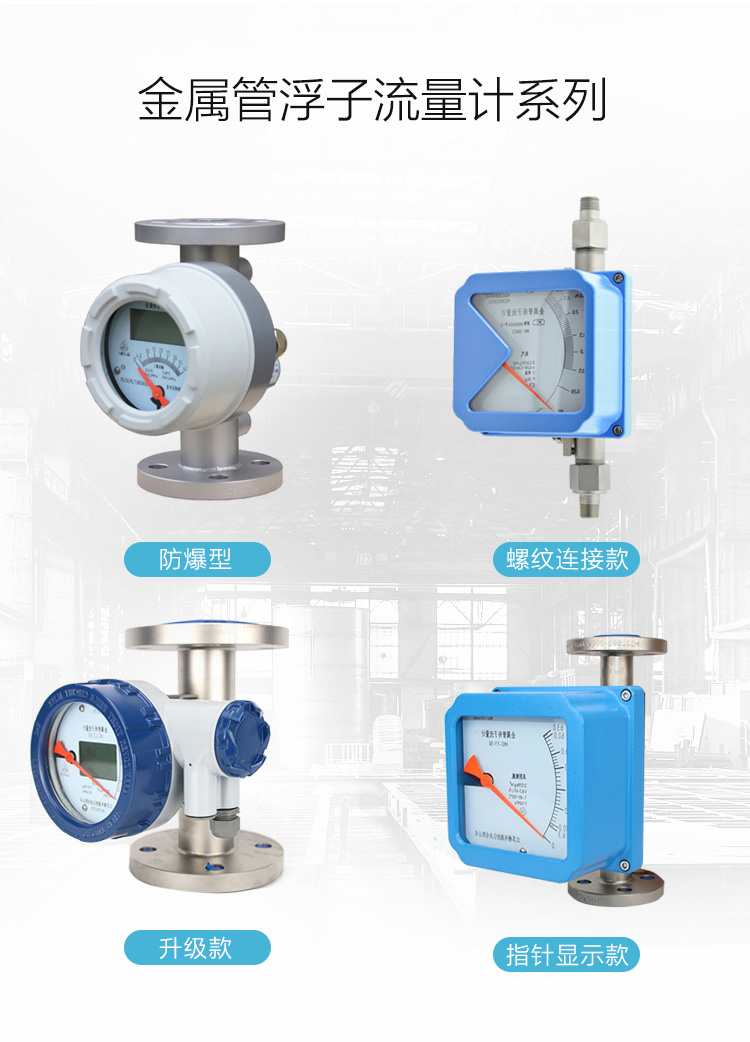

一、高温金属管转子流量计仪表简介：
高温金属管转子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。
二、高温金属管转子流量计工作原理：
金属管转子流量计由二部分组成：
传感器————测量管及浮子；
信号变送器————指示器；
传感器的触液材质有：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求，见指示器型谱表。
流量的测量是由指示器内的变送器通过耦合磁钢感受浮子力量的变化来完成的。当被测介质流经测量管时，浮子受重力、浮力及流体流速对浮子的推动力达到动态平衡，即相对静止在某个位置，这个位置随浮子与锥管的环面积、流体流速变化，浮子的位置即对应相应流量。
三、应用范围：
高温金属管转子流量计结构简单工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。
四、转换指示器：
转换器实际上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分：有就地显示型和远传信号输出型：
1、就地显示型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时电动指针通过刻度盘指示出此时流量。
2、智能远传型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A/D转换，数字滤波，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。
八、安装注意事项：
1 安装流量计之前一定要将管道内的焊渣、杂物清理干净。
2 流量计的直立部分必须垂直于地面安装倾斜度不得超过5°.否则会影响测量准确度.
3 为了确保流量计的测量准确性，应在流量计的进口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，测量时调节控制阀必须安装在流量计的下游。
4 若被测介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计使用阻尼型。
5 测介质较脏或含有导磁颗粒时，建议在流量计的上游安装过滤器或磁过滤器。
6 流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。
7 为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示妁旁路管道。
8 当流量计用于气体测量时,应保证管道内的工作压力不少于5倍流量计的压力损失,使流量计能够稳定正常动作。
9 对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图正确接线。
10 按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。
