- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏
- 测量范围：：0~3500mm；
- 供电电压：：12~36V DC；
一、仪表简介：
高压浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。
二、工作原理：
浮球液位变送器是利用浮球内磁铁随液位的变化来改变本体杆内的电阻与磁簧开关所组成的分压电路，从而转换成分压信号，此分压信号可经过液位计变成4~20mA等标准工业信号，以检测液位。磁簧开关的间隙愈小，精度越高。此液位计还可配合其他二次仪表作远距离指示，是一种原理简单，可靠性好的液位指示器。
三、应用范围：
高压浮球液位变送器动作灵敏，可靠性高，工作寿命长，抗负载冲击能力强，广泛使用于水处理行业、食品机械、水处理、造船造纸、发电设备、石化等工业， 同时也应用于高温环境下工业设备的高、低位液位检测。
四、*优势：
1、采用SMD技术，提高仪器可靠性。
2、自动功率调整、增益控制、温度补偿。
3、先进的检测技术，丰富的软件功能适应各种复杂环境。
4、采用新型的波形计算技术，提高仪表的测量精度。
5、具有干扰回波的抑止功能保证测量数据的真实。
6、16位D/A转换，提高电流输出的精度和分辩率。
7、传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
8、多种输出形式：可编程继电器输出、高精度4-20mA电流输出。

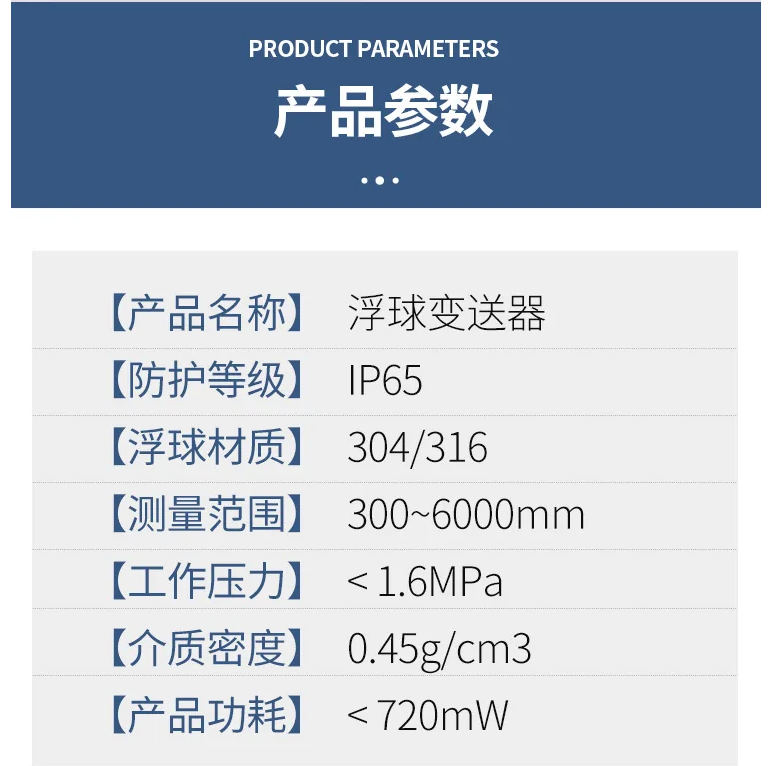

五、UQD-91高压浮球液位变送器性能指标：
测量范围：0~3500mm；
供电电压：12~36V DC；
输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；
负载电阻：250Ω ；
测量精度：±10mm；
环境温度：-40~80℃；
工作温度：-20~120℃；
公称压力：≤1.6MPa；
法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90；
B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76；
介质密度：≥0.65g/cm?3；
介质粘度：≤0.015PaS；
接液材质：不锈钢；
防护等级：IP65。
六、UQD-91高压浮球液位变送器安装形式：
浮球液位计分以下四种安装方式
A：顶置安装； B：侧侧安装； C：侧底安装； D：支架安装。
（订货时请用户注明安装形式和引颈长度L值。）对于敞口或非金属容器，可以采用支架安装方式。
七、安装使用注意事项：
1、液位计投用一段时间后，呈现浮子难以浮起且浮子挪动不灵敏的状况。这根本上是由于磁性浮子上沾有铁屑或其他污物形成的。可先排空介质，再取出浮子，消弭磁性浮子上沾有的铁屑或其他污物即可。
2、现场调校中偶然会发现浮子上下挪动不够灵敏。这大多是由于液位计装置不当惹起的，此时要留意上下法兰的中心能否在一条线上，能否与程度面垂直。普通来说，与程度面夹角尽量不小于87度，假如偏向较大，可能会影响浮子的顺利挪动。
3、选用本安型液位计时，特别要留意液位计与平安栅的阻抗能否匹配。
4、液位计调校正常，投用后发现浮子在某一位置呈现一段时间的“吸住"现象。这主要是液位计 穿过钢制平台装置时，与钢板间隔过近产生的。因而，穿过钢制平台装置需求特别留意液位计连通管管壁与平台切割边线的间距。
5、液位计运用过程中，假如输出信号产生频繁扰动或有干扰脉冲，就要检查信号电缆屏蔽层能否牢靠接地，工作接是电阻能否满足请求。
6、液位计现场投用时，要特别留意应先翻开上部闸阀，后翻开下部闸阀。这是由于液位计连通管的底部装有维护浮子的止推弹簧，否则，大差压的作用可能撞碎浮子招致液位计无法运用。
7、假如因运输或其他缘由招致现场指示用的密闭玻璃管决裂，则可用国产玻璃管改换。但必须能抽真空。还要留意玻璃管能否垂直，以免影响指示器的指示。
8、液位计运用时特别要留意，千万不要用强磁铁在连通管外上下拉动浮子停止检查，否则会招致磁性浮子磁化而改动极性，以至会使浮子磁性削弱，致使难以正常工作。
八、UQD-91高压浮球液位变送器安装说明：
1、UQZ 型仪表。
2、被测介质不应含有铁磁性杂质。
调零键[Z]、调整键[S]、功能键[M] | ||
操作内容 | 操作方法 | 备注 |
按键打开 | 同时按下[Z]和[S]键5秒钟以上，便可打开（LCD屏幕显示：OPEN）。 | |
PV值清零 （即零位调整） | 将浮球直接置于零位上，按键打开后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，（LCD屏幕显示：PV=0） | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，（LCD屏幕显示：PVER） |
4mA点有源迁移 | 按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。（LCD屏幕显示：LSET） | |
20mA点有源迁移 | 按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。（LCD屏幕显示：HSET） | |
变送器数据恢复 | 先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。 |
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新打开。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置：
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
显示内容 | 设置内容 | 操作方法 | |
0.888 ZEPO CM | 设置4mA点量程 | 按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
100.00 SPRN CM | 设置20mA点量程 | 同上 | 同上 |
2.000 DPMP S | 设置阻尼时间 | 同上 | 同上 |
12.008 DISP mA | 设置显示模式 | 按[S]键选择显示模式(显示液位、电流、百分比) | |
3.6 FIX C CM | 固定电流输出 | 输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
说明：在参数设置时，若2分钟内未有任何按键按下，则直接返回到测量模式（不保存设置数据）。
十、选型型谱：
型 号 | 代 码 | 说 明 | |||||
-UQD-91 | -□ | -□ | -□ | □ | □ | □ | 浮球液位变送器（中伟） |
量程（mm） | 量程500mm＜H＜5500mm | ||||||
介质密度 | kg/m3 | 密度＞0.7 | |||||
安装方式 | -0 | 支架安装 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊说明 | ||||||
材质 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常压） | ||||||
输出信号 | 1 | 电流4~20mA输出 24VDC供电 | |||||
T | 特殊要求 | ||||||
显示方式 | N | 不带现场显示功能 | |||||
LED | 带现场显示功能 |
十一、设计及订货须知：
1、订货时需注明型号、介质密度、温度、压力，插入深度（L）、测量范围（l）、法兰标准、规格、数量；
2、如有特殊要求，请在订货时详细注明。
