仪表简介：
磁性浮球液位变送器用于工业生产中各种高位、低位容器中各种液体介质的液面位置的测量，它利用干簧受磁性吸合的特性，把液面位置的变化转变为电信号的变化，并可通过显示仪用数字显示液体的实际位置，从而达到液面的远距离检测和控制。
结构原理：
浮球液位变送器主要由磁浮球、传感器、变送器三部分组成。浮球液位变送器采用304不锈钢、pvc、PTFE等材料作保护管和安装固定件；对于腐蚀性很强的介质，采用聚四氟乙烯烧结在接触介质金属保护管，浮球的表面，以确保液位仪表不被腐蚀。
当磁浮球随液面的变化，磁性浮球液位变送器沿导管而上下浮动时，浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化，再由变送器将变化后的电阻信号转换成4-20mA的电信号输出，并通过数显控制仪或光柱数显仪对液位进行远距离测量，并可在显示仪上设定上、下限报警，实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统，实现对液位的PID连续远程控制。

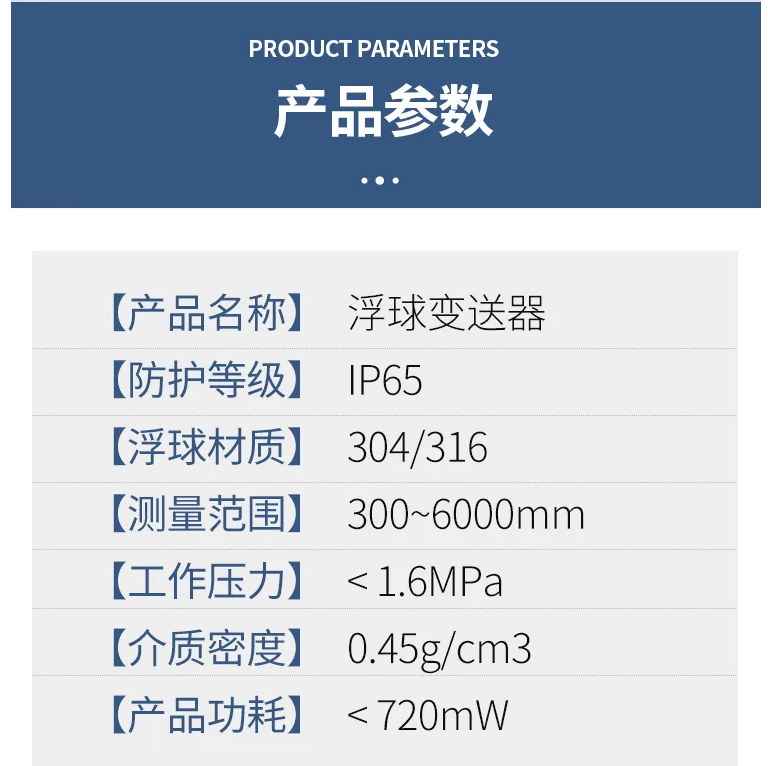

UQD-91磁性浮球液位变送器性能指标：
1、变送器总长：≤6000mm（任选）；
测量范围：L ≤5500mm；
安装高度：H ≤5700mm；H – L ≤200mm；
2、变送器准确度±1.5 %（测量高度H ＞1000mm）±1.5 %（测量高度500mm ≤H ≤1000mm）；
3、输出信号：4~20mA两线制；
4、输出负载：90~1KΩ，0~500Ω；
5、接线盒外壳防护：I P65；
6、测量介质温度：- 20 ~ 130℃；
7、测量介质压力：≤0.6 Mpa；
8、测量介质条件：粘度≤0.07PaS。 密度≥0.8g /cm3；
9、浮球：标准供货￠150（导杆为￠25）；
特殊供货￠56（导杆为￠12）； ￠29（导杆为￠7.5）。
10、工作电压： D.C 24V，5A。
安装说明：
1、UQZ型仪表应安装在其浮球上下运动时不受妨碍的位置上。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前， 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至 密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
4、UQD-91型仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时 针方向排列。
5、UQD-91型仪表出厂时附有安装法兰，用户应有配管道法兰。
6、UQD-91型仪表的安装位置一般选择在量程之半。

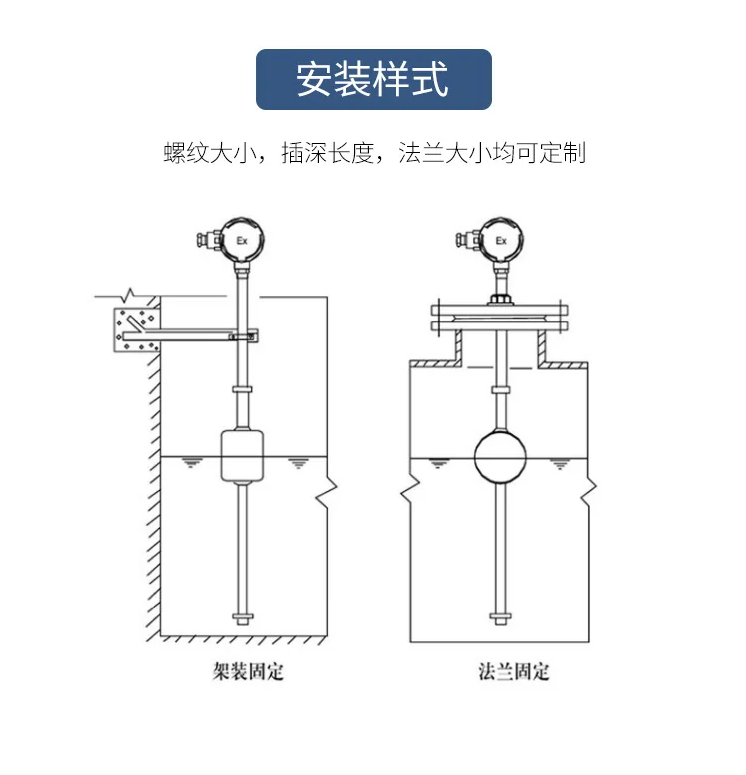

液位计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
（订货时请用户注明安装形式和引颈长度L值。）对于敞口或非金属容器，可以采用支架安装方式。对于敞口或非金属容器，可以采用支架安装方式。
磁性浮球液位变送器操作说明：
1、按键操作：
选型型谱：
型 号 | 代 码 | 说 明 | |||||
UQD-91 | -□ | -□ | -□ | □ | □ | □ | 浮球液位变送器（中伟） |
量程（mm） | 量程500mm＜H＜5500mm | ||||||
介质密度 | kg/m3 | 密度＞0.7 | |||||
安装方式 | -0 | 支架安装 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊说明 | ||||||
材质 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常压） | ||||||
输出信号 | 1 | 电流4~20mA输出 24VDC供电 | |||||
T | 特殊要求 | ||||||
显示方式 | N | 不带现场显示功能 | |||||
LED | 带现场显示功能 |
