PON 网络资源核 查仪型号:TL11-S120B-B库号：M389082
仪表功能
1、用户设备状态检测功能
在线：表明该用户线路为正常使用状态。
线：表明该用户光纤已连接光猫，但光猫未
通电。
脱落：表示该用户光纤未接入光猫，该线
路资源可能为空余资源。
2、PON 网络意位置读取用户端设备（ONT）SN/MAC 读取
Password 读取
LOID 读取
PPPOE 账号读取
3、智能识别网络模式
4、流氓光猫检测
2.ONT 接口
测试时与 ONT 端连接
3.可视红光接口
可视红光源接口

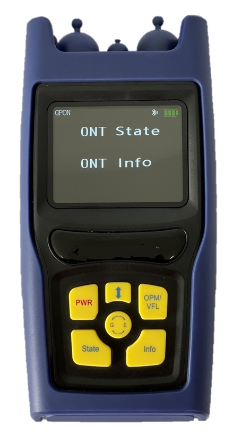

4.显示屏幕
3.5 英寸屏幕，可同时显示测试信息及生成的
二维码
5.充电指示灯
充电时显示灯为红色，充满显示为绿色
6.电源键
长按 3 秒电源键开机或关机
7.翻页
短按可前后翻页，查看测试信息
长按进入帮助信息界面
8.G/E
测试网络模式识别和切换，测试结束短按可清
除测试信息
9.OPM/VFL
短按进入 OPM 模式，默认为 1490nm 波长，
OPM 模式下短按切换波长
长按打开 VFL，再次长按关闭 VFL
10.ONT 状态
仪表在后分光器后连接，判断光猫状态，
并显示在线光猫信息（SN/PassWord/Loid），
流氓光猫，屏幕上方显示“长发光”闪烁 3 次，
再进行信息读取
11.ONT 信息
分光器前后意位置测试 ONT 相关信息
（SN/PassWord/Loid/PPPOE 账号），流氓光
猫，屏幕上方显示“长发光”闪烁 3 次再进行
信息读取，长按结束测试
四、测试步骤
1.通过跳纤将仪表连接入待测试线路
2.按下“ONT 信息”键开始读取 PON
终端设备信息，待测试结束可通过“翻页”
查看所有
3.在分光器前进行“ONT 信息”测试过
程中拔分光器下意纤芯，线黄
色字体优先显示
4.分光器后连接仪表，按下“ONT 状态”
键，进行用户端状态测试，判断线路末端连
接状态，在线、线、脱落，在线光猫显示
该光猫信息（SN/PassWord/Loid）
5.流氓光猫位置判断，分光器前连接测
试判断该分光器下有无流氓光猫，有流氓光
猫，则仪表屏幕上方显示“长发光”闪烁 3 次；
分光器后逐一连接用户测试定位流氓光猫。
6.仪表可通过蓝牙连接微信小程序，对
测试信息进行编辑和保存。
五、仪表参数
产品名称 PON 网络资源核查仪
测试方式 串接测试
接口类型 FC
端口清查 在线、线、脱落、流氓光猫
资源核查 SN/MAC/Password/Loid /PPPOE账
号
VFL 650nm 3mW
OPM -45～+10dBm (1310/1490/1550)
供电方式 6000mAh 可充电锂电池/移动电源
重量
450g（含电池）
体积(l×w×h) 189mm x 78mm x 33mm
六、注意事项
1、测试前保证各连接光纤端面清洁
2、测试时提示“连接失败”可重新连接光纤，
反复测试几次网络资源核查仪网络资源核查仪网络资源核查仪网络资源核查仪
3、请使用转接跳线连接仪表进行测试。
