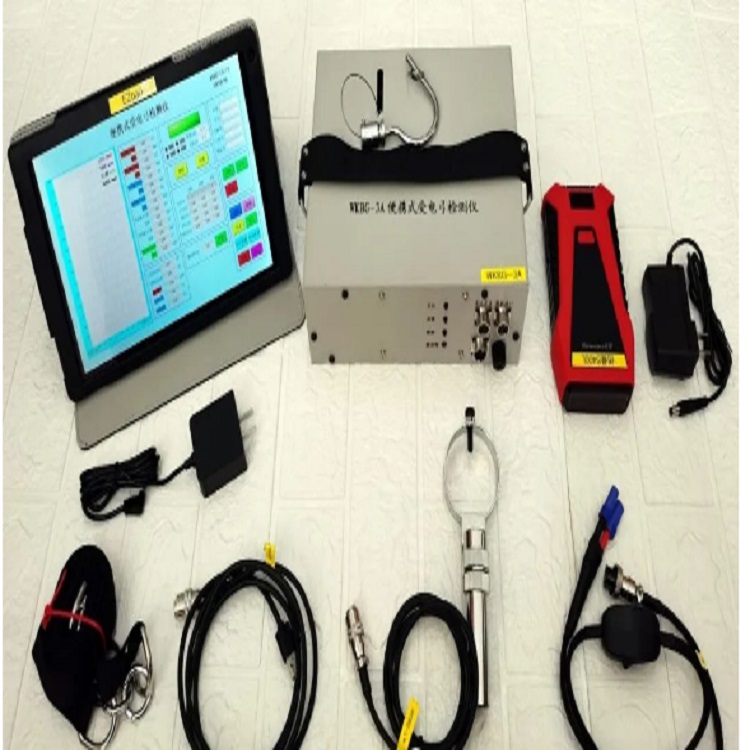

便携式受电弓测试仪（平板电脑款） 型号:TC14-WKBG-3A库号：M407835
1、功能
该试检测仪可用于对我国铁道、地铁所装备的各型进口及国产的受电弓进行静态特性检测与性能调整。
采用智能操作模式，测试结果及测试曲线，通过彩色显示屏实时显示出来,并可通过、USB接口将结果打印、输出。具备以下功能：
（1）准测量出受电弓的大升弓高度。
（2）准测量出受电弓上所加的静态压力和压力差。
（3）实时给出升降弓时力与高度的静态特性曲线。
（4）记录受电弓的升降时间。
（5）全内置多功能接口（USB、100M/LAN）。
（6）自动记录测试日期。
（7）测试结果存储，测试结果打印输出。
（8）测试结果数据传输；
该系统符合TB/T1456-2004标准（铁路应用 机车车辆干线机车车辆受电弓特性和试验）。
2、主要技术数据
（1）拉力范围：0～200N，：优于满量程的0.5%；
（2）测量高度范围：0～3000 (mm)，：优于满量程的0.5%；
（3）升降弓时间：0～99 S，：优于满量程的0.5%；
（4）升降弓速度：50mm/s；
（5）电源：可充电锂电池DC12V ；
（6）功 率：不大于200W；
（7）弓线盒 260mm×180mm×150mm
安装说明

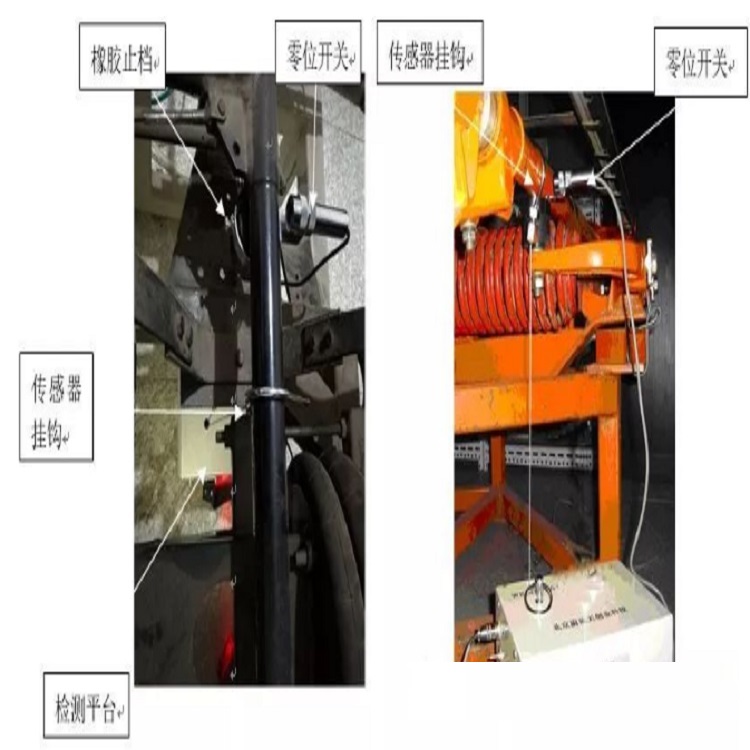

1）将测试平台的固定在受电弓下合适的位置。
2）将配备的电源线一端与检测平台二芯电源插头连接，另一端按下图接至电池盒并接通，平台指示灯应亮起。
3）将USB通讯线连接电脑与平台。注意：连接线在试验时不要拔出。
4）零位开关插头插入平台零位开关接口处。打开电池盒电源你开关，钢索的挂钩钩到弓的上臂。
5、操作界面说明
6、 静态力特性曲线测试过程
（1）按要求安装好设备。
（2）将弓压至零位，点击“拉紧”将钢丝绳拉直。若弓已经在底部可以跳过该步骤，直接开始。
（3）点击屏幕上的曲线，在司机室升弓动作后，点击“定”，开始进行压力曲线测试。
（4）点击“定”后将对受电弓的静态力特性进行自动测试，并将测试曲线实时显示在显示屏上，待测试结束后将自动停止。
7、升降弓时间测试过程
（1）将钢丝挂钩取下固定在平台上。
（2）按照前面测到的大升弓高度，调整好时间标尺带，将上端挂到受电弓横杆上，下端与上限位开关拉杆连接，零位开关安装到弓的零位处。
（3）按屏幕上的“时间”按钮后，司机室执行升弓动作，此时弓会升起，到大高度时，会拉动上限位开关拉杆，升弓时间测试结束；升弓计时结束后等待司机室执行降弓动作，上限位开关拉杆放下开始降弓时间计时，弓降到零位开关处计时结束。测试结果实时显示在显示屏上。
8、保存
在测试结束后，按屏幕上的“保存数据”，将测试数据以“车号+受电弓编号+当前时间”为文件名保存。点击“生成报表”会将试验数据以Excel表格的形式显示出来，在弹出的查看界面，点击“保存”，将报表保存到位置；如果设备已连接默认（此时处于开启状态），可以点击“打印”，将报表打印出来。
9、查找
若要查看以前的工作记录，按主界面的【查看】，此时屏幕上显示如下图界面。需要查看的项目，点击“查看数据目录”或“查看报表目录”后下方框中会显示所有保存的文件，选取文件后“查看文件”，在查看Excel报表时可以“U盘传输”、“网络传输”。
10、校准
现场自校验
现场如发现力有偏差，可以进行自校验。方法如下：
1）将钢丝绳收回，将挂钩放在平台上，如下图：
2）点击主界面“校准”按键，输入密码【781781】后进入如下图界面，点击“校准”按键；
受电弓测试仪受电弓测试仪受电弓测试仪受电弓测试仪
3）测量完成后点击“退出”，返回主界面。
