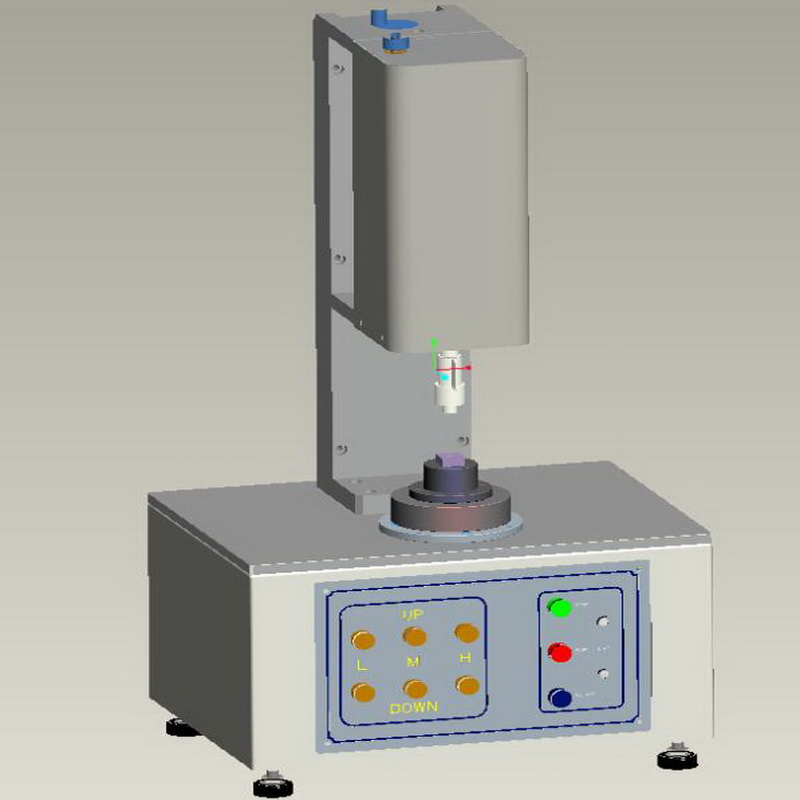

手机摄像头模组扭力试验机

试验机简介：

手机摄像头模组扭力试验机为专门测试微小摄像头设计。因为考虑到微小摄像头在对焦时有一定的位移（位移很小），且扭力很小，同时需要考量上下夹具的对心，所以在试验机的机构上需做一定的改进。扭转测试时，摄像头能尽量少外力而上下移动。上下夹具能保证容易对心。

本扭力试验机同时适用于NB转轴、手机（单体转轴扭力、成品扭转寿命试验）、LCD Monitor脚座、旋转开关、摄像头等各种产品之相关扭力测试及扭力寿命试验。采用DSP采集控制系统透过工业计算机搭配Windows中文视窗，所有试验条件均可自由设置，操作简单方便且所有数据均可存贮。

手机摄像头模组扭力试验机测试：

镜头在聚焦的时候，马达带动镜头的上下移动，使镜头移动位置达到我们拍摄效果。这个扭力的大小太大容易超过微小马达功率（因为结构有限，马达都是微型马达功率都比较小）。如果扭力太小，达到位置后。在拍摄设备移动过程中，导致不能固定位置。所以就需要用摄像头模组扭力试验机对其进行扭力检测。

手机摄像头模组扭力试验机特点：

机台采伺服马达驱动，提供高精度之扭力测试。

测试条件皆由电脑画面设定，并可储存。

可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。

可自动抓取单元测试范围内扭力值，扭力值对应角度

可根据需求任意输入扭力值，系统自动抓取对应角度

可根据需求任意输入角度值，系统自动抓取对应扭力值

同时显示扭力-角度曲线图及扭力衰减寿命曲线图。

可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。

检验报表自动列印，并可转档输出或透过网络直接输出。

可输入测试上下限值，超出规格机器会自动停止。

可设定扭力值：正扭力、反扭力、正扭力+反扭力。

测试走行方向：正转去程、正转去程+回程。

              反转去程、反转去程+回程。

              正转去程+反转程+正转回程

可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）

每一量测图形皆可由十字游标追踪轨迹，判读对应之扭力及角度值，精度0.1度。

曲线由电脑自动储存、可随时放大缩小、一张纸可任意放置N个曲线图。

卷轴式曲线图显示、可任意浏览曲线图。

中文视窗画面设定操作简单。

测试条件皆由电脑画面设定，并可储存。

由下拉式选单勾选设定或直接输入数据。（含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置）测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG。

具体手机摄像头模组扭力试验机的结构与功能参数可以咨询联往检测设备！
