光电式坐标仪标定器(垂线、引张线、双管标检验标定器) 型号:YA1-LN2001-B-II-1库号：M149389
一、概述
LN2001-B-Ⅱ型垂线、引张线、双管标检验标定器，满足DL/T5158－2003《混凝土坝监测技术阿规范》及SL60－94《土石坝监测技术规范》的要求，是用来对LN2000系列光电式遥测坐标仪进行精度标定的仪器，也可用于其他坐标仪的精度标定。其结构简单、体积小巧、使用方便，可作为垂线、引张线、双管标坐标仪的标定校准装置。
二、仪器构造和工作原理
⒈主要构造：底座、螺轴、夹线板、导向板、导向杆、拉杆、后盖、转轮等（如下图示）

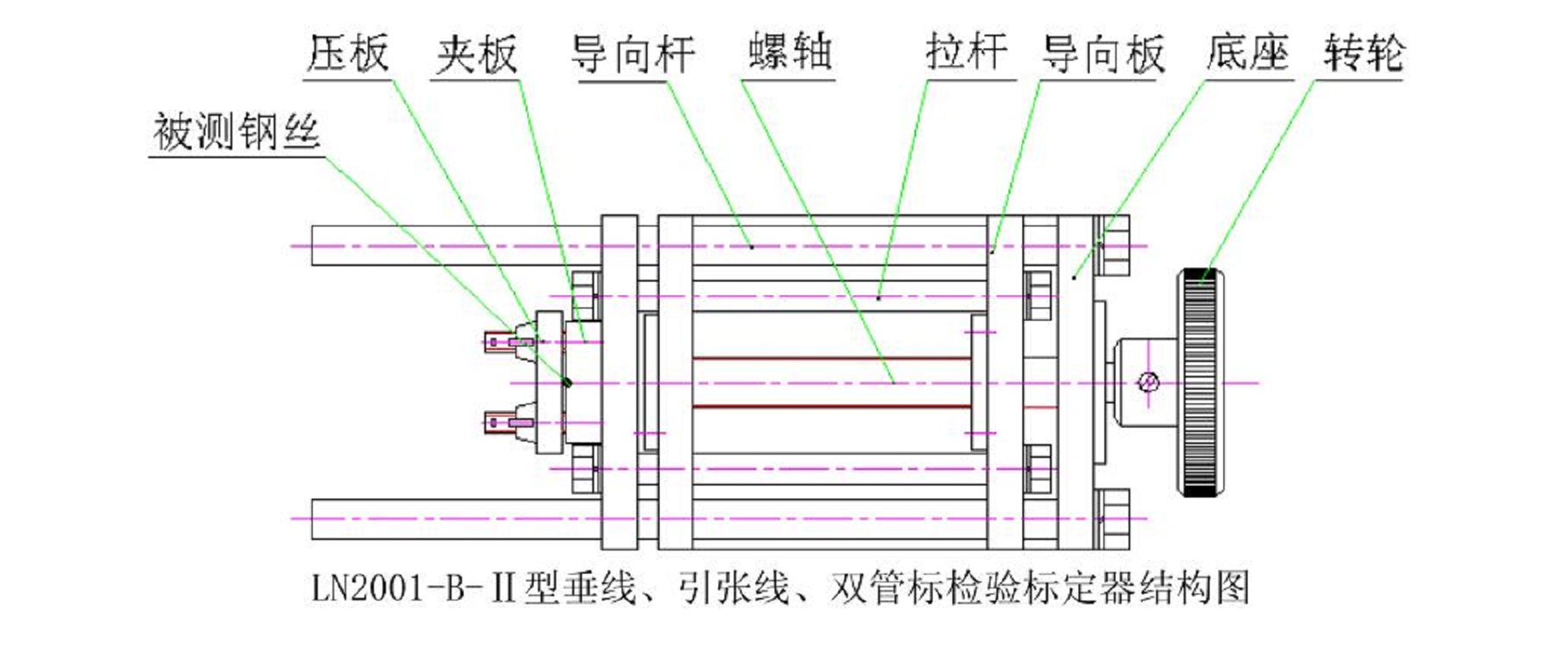

LN2001-B-Ⅱ型垂线、引张线、双管标检验标定器结构图
⒉工作原理：当转动转轮时螺轴同步转动，带动导向板与拉杆组成可移动框架，随螺轴一起移动。框架前端夹线板固定被测线体；(夹)板上开有（略小于）线体直径的沟槽以便压紧线体；在（压）板上和底座间带有铁链以免夹线板松动时掉入沟内。（仪器配有的）百分表用于控制移动的位移（量），对LN2000系列光电式遥测坐标仪的测值进行标定。（好像上下不能衔接）
三、主要技术指标
量程：0～50mm 精度：0.01mm
四、使用说明

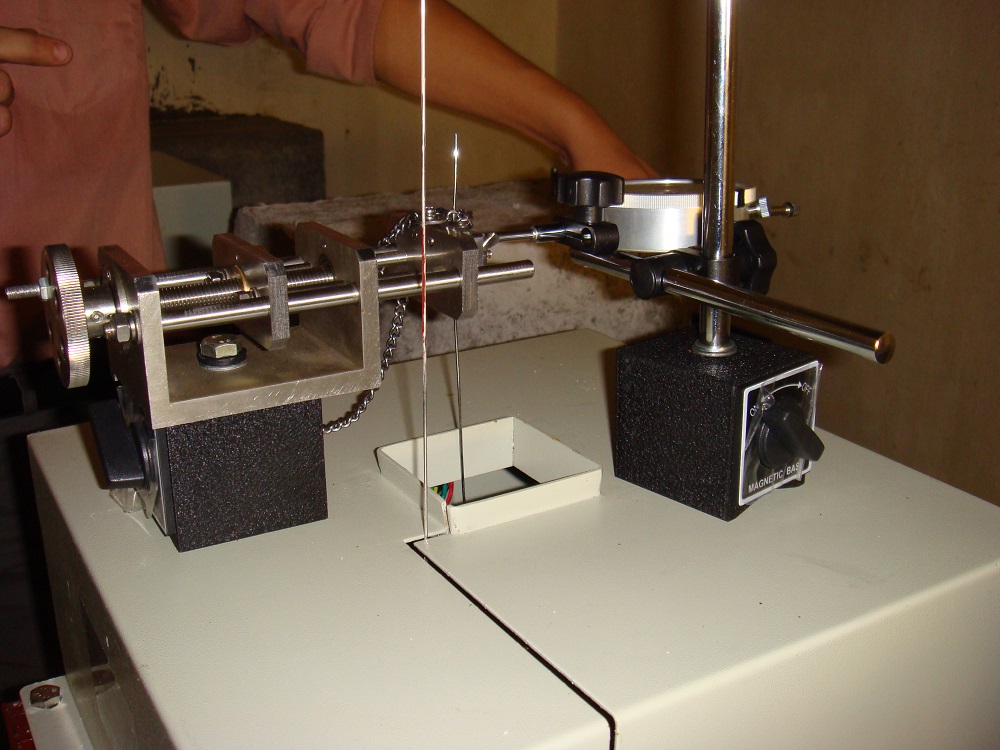

⒈用M8螺栓把标定器固定于磁性表座上，将磁性表座放置在？？？？合适位置，打开磁性表座开关（箭头指向ON），将标定器固定于仪器外壳上。将待标定线体固定在夹线板上。（好像少张磁性表座与标定器如何安装的图，另磁性表座的个数，及百分表是否为标配应该说明）
⒉将百分表用磁性表座及其配套支架固定于合适位置，将百分表的表杆头部顶于可移动框架的夹线板端。
⒊标定时百分表的表杆随可移动框架的移动而变化，位移量可由百分表读出，亦即线体的位移量。大移动范围0～50mm。
⒋在标定过程中应该做正反两个行程，LN2000系列光电式遥测坐标仪测值记录进附表一，将百分表读数与LN2000系列光电式遥测坐标仪测值对比分析求得相关参数。（应该给出一组数据说明各个参数的计算原理，或对具体的数据处理过程进行详细的解释）
坐标仪标定器坐标仪标定器坐标仪标定器坐标仪标定器
主要技术指标
精度：±0.05mm
范围：0～50mm
分辨率：0.01mm
