GTT/STT 系列热流传感器/辐射热流传感器
热流传感器/辐射热流传感器应用于地面和飞行航空试验、传热研究、可燃性试验热流标准、火灾试验、材料开
发和窑炉开发等。
传感器描述
结构
准、坚固、的传感器。
无氧铜体，保传感器长寿命和信号稳定性。
配备法兰，便于安装。
附件
可选配置：包括四种安装配置、可拆卸窗口、水冷、传导冷却。
在工作温度过200°C时，应水冷。
视窗附件（可选蓝宝石、石英、硫化锌、硒化锌等窗口材料），
测量辐射热流（总辐射、红外辐射）。

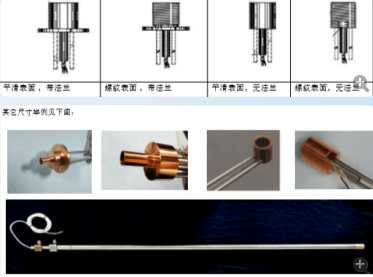

标准安装配置如图所示。包括平滑表面 ，带法兰；螺纹表面 ，带法兰；平滑表面，无法兰；螺纹表面，无法兰。
传感器参数：
类型：
Gardon式/Schmidt-Boelter式
可选量程：
30000、20000、15000、10000、5000、4000，2000，1000，500，300, 250，200，150，
100，50，25 , 20 , 10 , 5 , 2 , 1（kW/m2）
输出信号：
毫伏线性输出（有校正系数）
传感器吸收率：
大于0.95
高容许传感器体温度：200°C（如过200°C需通冷却水，耐受温度可达3000°C）
重复性：
±0.5%
校准扩展不定度：
±3%，包含因子k=2（对于约95%的置信水平）（5000kw/m2以上为±5%）
非线性度：
±2%
导线：
铜双铰线，Teflon绝缘，铜丝编织屏蔽，1m 标准长度，裸端
尺寸：
25(直径) x 25（长）mm；法兰直径45mm（多尺寸及形状请联系我们）
可选测试输出：

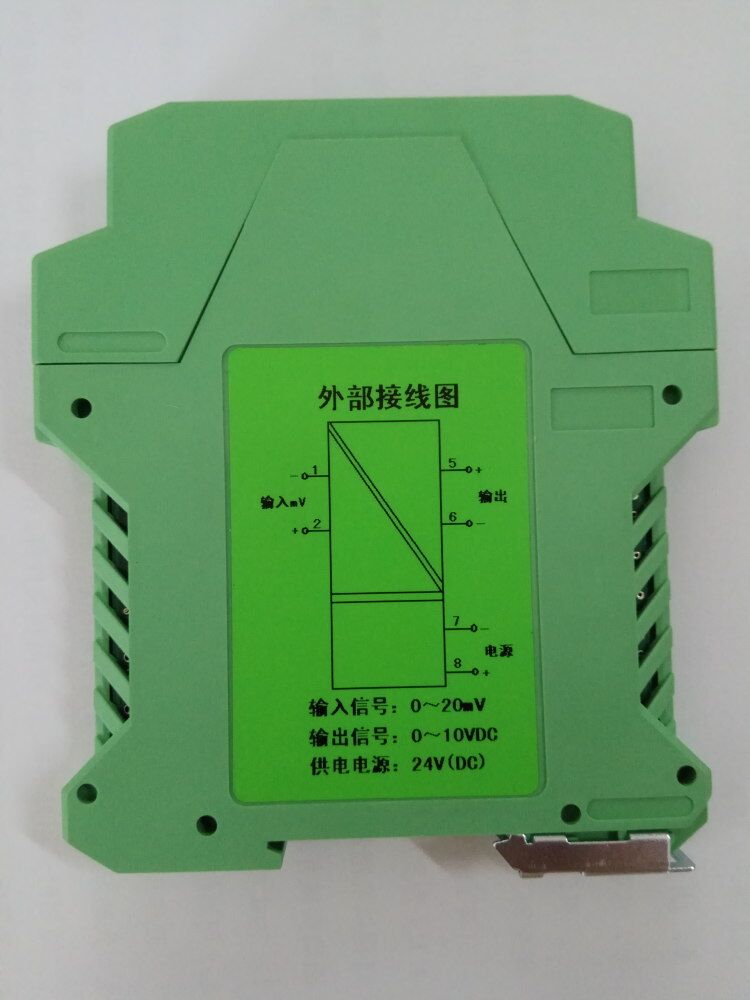

1、数据采集主机DQ-100； 2、放大器TFT系列
辐射热流传感器视窗材料波长范围
视窗材料（1mm，除非另有说明）
符号（插入型号）
波长范围（um）
蓝宝石（0.5 mm）
S
0.2 - 5.5
石英（0.5 mm）
QW
0.12 - 4
氟化钙
CaF2W
0.3 - 11.5
KRS-5
KRS-5W
0.6 - 50
硫化锌
ZnSW
0.5 - 14.5
氟化钡
BaF2W
0.5 - 12.5
硒化锌
ZnSeW
0.5 - 22
碲化镉
CdTeW
0.8 - 30
