- 类型：第四种检查器
- 轮缘高度\t：25～40\t
- 踏面剥深度\t：0～6\t
- 轮缘厚度\t：22～37\t-0.2～0
- 踏面擦伤深度：0～6\t

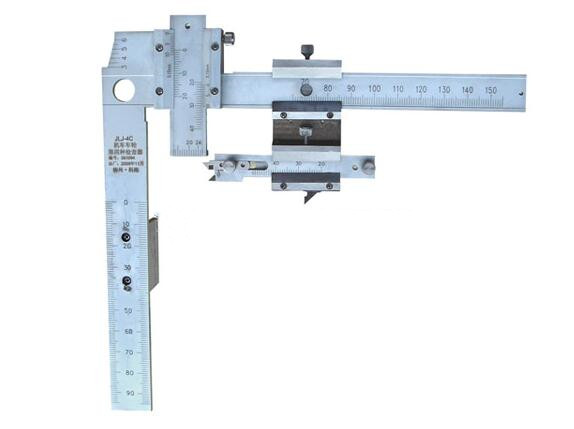

XGN30-JLJ-4C型机车车轮第四种检查器（以下简称为“检查器”）用于测量各种型号机车车轮踏面圆周磨耗、轮缘厚度、轮缘轮高度、轮辋厚度、轮辋宽度、轮缘垂直磨耗、避开距、踏面擦伤深度和长度、踏面剥深度和长度、车轮碾宽等
结构
检查器主要由尺身、轮缘高度及踏面磨耗测尺、轮缘厚度测尺、垂直磨耗测尺、轮辋宽度测尺、碾宽测量刻线、避开距刻线、定位角铁、定位销、踏面磨耗及轮缘高度测尺锁紧螺钉、轮辋宽度测尺锁紧螺钉、轮缘厚度测尺锁紧螺钉、轮辋宽度测尺尺框、轮辋厚度测尺等组成
主要技术指标见下表
型号 测量范围（mm） 分度值（mm） 示值（mm）
JLJ-4C 踏面磨耗 0～10 0.1 ±0.1
轮缘高度 25～40
轮缘厚度 22～37 -0.2～0
轮箍宽度 70～145 ±0.1
踏面擦伤深度 0～6
踏面剥深度 0～6
踏面擦伤及剥长度 0～90 1
轮箍厚度 0～90
避开距 20～24 ±0.2
碾宽 3～6 0.5
XGN30-JLJ-4C型机车车轮第四种检查器（以下简称为“检查器”）用于测量各种型号机车车轮踏面圆周磨耗、轮缘厚度、轮缘轮高度、轮辋厚度、轮辋宽度、轮缘垂直磨耗、避开距、踏面擦伤深度和长度、踏面剥深度和长度、车轮碾宽等
结构
检查器主要由尺身、轮缘高度及踏面磨耗测尺、轮缘厚度测尺、垂直磨耗测尺、轮辋宽度测尺、碾宽测量刻线、避开距刻线、定位角铁、定位销、踏面磨耗及轮缘高度测尺锁紧螺钉、轮辋宽度测尺锁紧螺钉、轮缘厚度测尺锁紧螺钉、轮辋宽度测尺尺框、轮辋厚度测尺等组成
主要技术指标见下表
型号 测量范围（mm） 分度值（mm） 示值（mm）
JLJ-4C 踏面磨耗 0～10 0.1 ±0.1
轮缘高度 25～40
轮缘厚度 22～37 -0.2～0
轮箍宽度 70～145 ±0.1
踏面擦伤深度 0～6
踏面剥深度 0～6
踏面擦伤及剥长度 0～90 1
轮箍厚度 0～90
避开距 20～24 ±0.2
碾宽 3～6 0.5第四种检查器第四种检查器第四种检查器第四种检查器
