- 类型：激光指向仪
- 环境温度：-20℃~+40℃
- 污染等级：3级
- 空气相对湿度：≤95%RH
- 大气压：86kPa~110kPa
- 安装方式：固定式
一、概述
1．产品特点

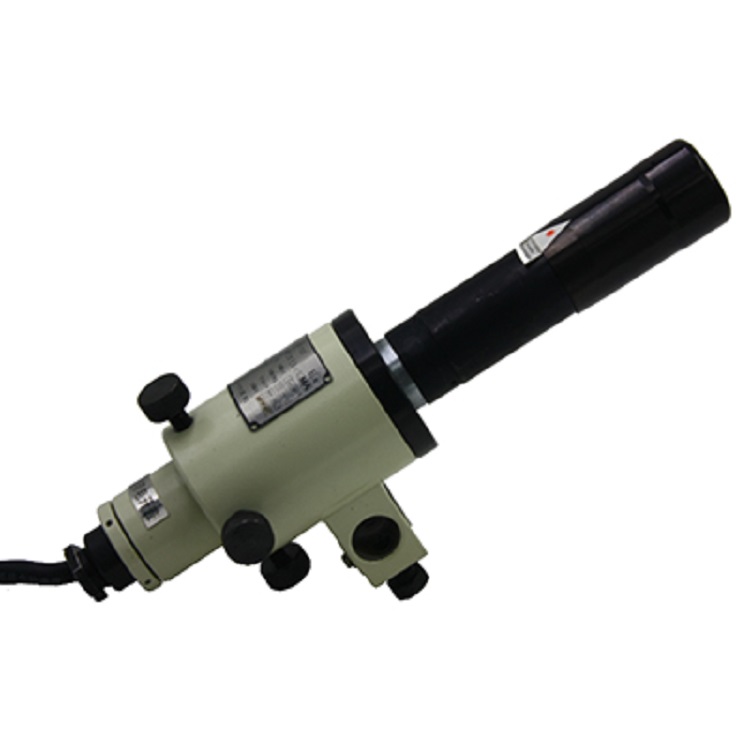

YBJ型激光指向仪是集电子、光学、机械等技术为一体的仪器。具有外形美观、体积小、重量轻、等特点。仪器安装采用固定式，通过悬挂组可快速固定在锚杆上。仪器可在360°范围意粗调，微调准；调节方便，制动。产品采用的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V~AC245V（或定制AC30V~AC40V）供电，具有保护功能。
2．执行标准
GB3836-2010 MT 870-2000 Q/HGY22-2017企业技术条件 《煤矿规程》
3．主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。
4．使用环境
大气压：86kPa~110kPa
环境温度：-20℃~+40℃
空气相对湿度：≤95%RH（+25℃时）
含有性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
工作原理：
仪器接入供电电压AC127V（或定制AC36V）后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其射程分别达到500米、800米、1200米
基本参数及性能要求
1、基本参数：
安装方式：固定式
形式：型 标志：ExdIMb
激光指向仪工作制：连续运行
供电电压：AC127V（或定制AC36V） (电压在85%~110%波动时仪器可正常工作）
工作电流：≤90mA
尺寸：266mm×250mm×130mm（YBJ-500C/ YBJ-800），286mm×250mm×130mm（YBJ-1200）
重量：3.4kg（YBJ-500C/ YBJ-800），3.5kg（YBJ-1200）
2、性能要求：
YBJ-1200激光指向仪射程1200m、在1200m处光斑直径应不大于80mm、光斑飘移量应不大于10mm。
YBJ-800激光指向仪射程800m、在800m处光斑直径应不大于60mm、光斑飘移量应不大于10mm。
YBJ-500C激光指向仪射程500m、在500m处光斑直径应不大于50mm、光斑飘移量应不大于10mm。
激光指向仪横向、纵向粗调：360°意；微调机构的横向和纵向调节范围应不小于±1.5°
光功率：不大于15mW
