- 有功功率：测量准度0.5 级
- 输入范围：（0～5）A
- 无功功率：大值30MVar
- 电流：测量准度
- 有功功率：大功率：30MW

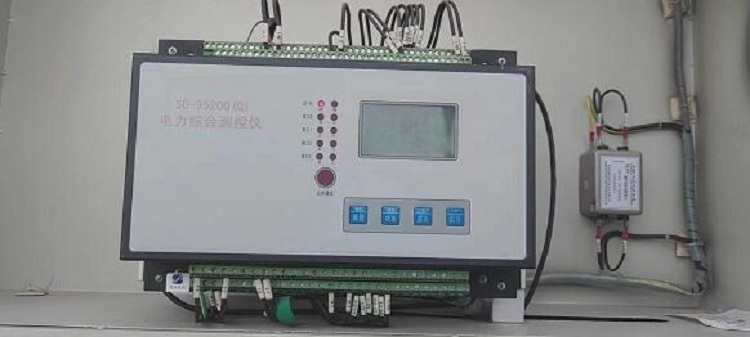

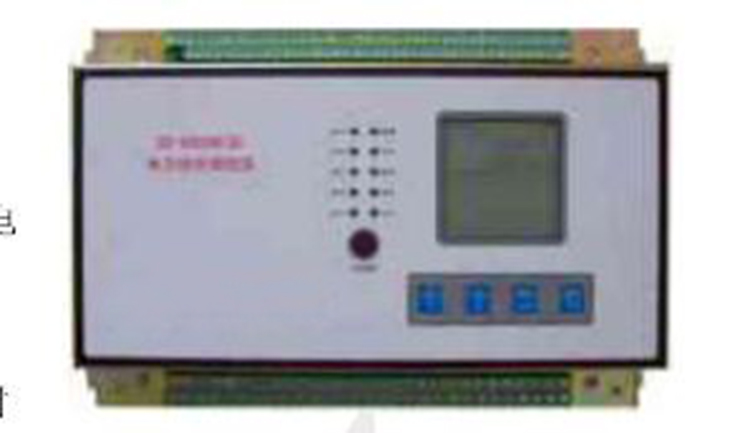

电力综合测控仪是将仪表、控制、RTU、无功补偿等功能集中在一起的综合仪表，可以取代常规仪表、RTU 及变送器，实现综合监测控制务，是配电自动化的终端产品
有 9 路交流电流信号输入，6 路交流电压信号输入和 1 路直流电压
信号输入。对于系统电压为 10kV 及以上线路要使用电压互感器，电压互感器的二次
侧的电压为 100V。系统电压为 400V 及以下的系统电压时直接输入。电流输入为 CT
二次侧的 或 1A 的电流。
有 32 路开关量输入，32 路继电器或电平输出，1 路光耦输出。
显示面板使用液晶显示屏。实现各种监测量和各种参数的显示以 及进行各种参数的设置。
技术指标
(1) 电压
输入范围: （0～277）V（相电压：相对零线）
测量准度: 0.3 级
(2) 电流
输入范围: （0～5）A
测量准度: 0.3 级
(3) 有功功率
大功率：30MW
测量准度: 0.5 级
(4) 无功功率
大值：30MVar
测量准度: 0.5 级 (5) 有功电量
测量准度: 0.5 级 (6) 无功电量
测量准度: 1 级 (7) 频率
测量范围: (45～55)Hz
测量准度: ±0.05Hz (8) 功率因数
测量准度: 1 级 (9) 开入量
无源干接点输入，分辨率：2ms
(10) 控制输出
a、 继电器接点输出：250V, 。 b、 无触点电平输出：5V，300mA 。 (11) 功耗
电源<9W ；
电压输入回路：<0.5VA；
电流输入回路：<0.25VA。
(12) 通讯
接口：串口 1：RS-232C；串口 2：RS-232C 或 RS-485；
串口 3：RS-232C 或 RS-485；串口 4： RS-485。
规约：IEC-870-101，或按用户要求制定规约。
速度：在 RS-232C 下，波特率限于 38400 波特；
在 RS-485 总线环路上，波特率可达 57600 波特。
(13) 外形尺寸
尺寸符合: 338mm×210mm×98mm（长×宽×高）。
(14) 电气接线（配 PT）
三相三线制、三相四线制、三相对称或不对称。
(15) 运行环境
工作环境温度：-25℃～+75℃；
相对运行湿度：20%～90%。
相对湿度<85%时采取特殊措施可运行在-35℃环境内。
耐受污秽等级 IV 级。
谐波含量〈10%。
海拔 2000 米及以下。
不允许有较强的震动与冲击。
不允许有腐蚀金属和破坏绝缘的气体及导电介质，不得含有危险的介
