- 电池寿命：连续工作>8小时：间断工作 >16小时
- 工作温度：-10°C——+55°C
- 尺寸大小：70×20×11CM
- 电池型号：可充电电池
- 重 量：3公斤（带电池）
- 电量指示：图形显示
为了保您能够顺利地使用本套仪器，请务必在使用前仔细阅读本用户手册
章 基本原理
一、工作原理及方法

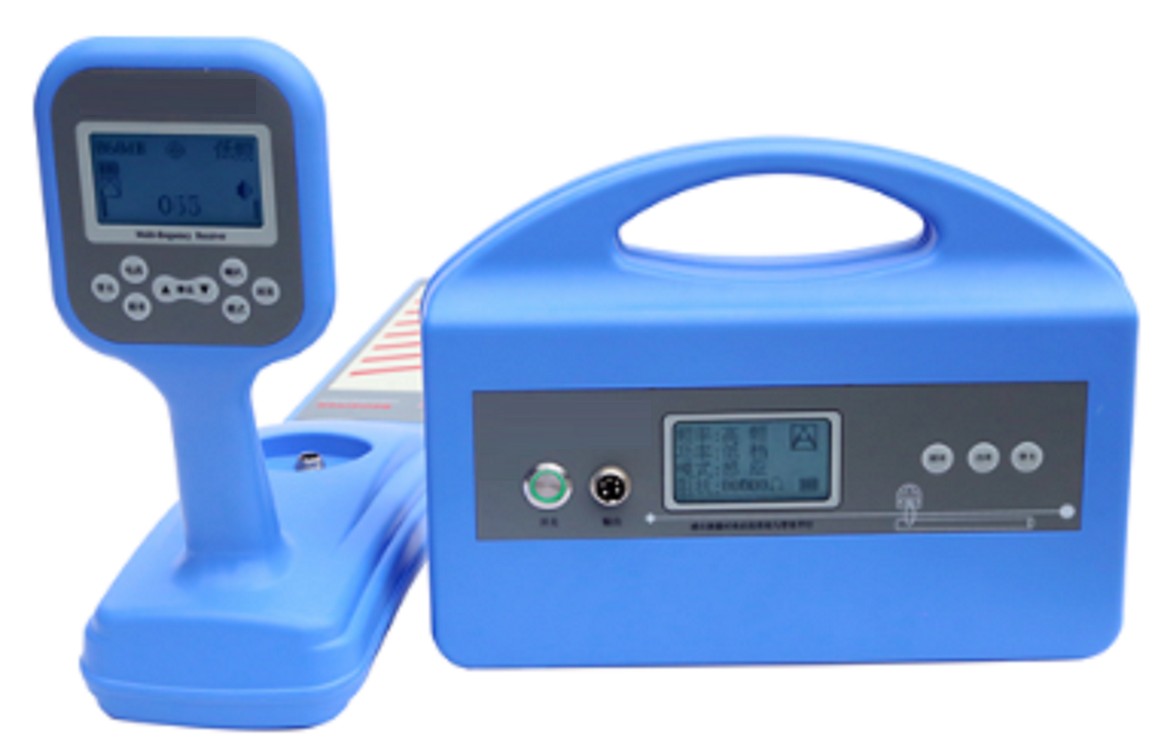

管线定位仪是利用电磁感应的原理来探测地下电缆的走向、深度以及定位电缆的开路、短路及外皮故障点，管线定位仪的智能化全汉字、图形操作指示及声音调频指示，使它成为当今容易使用的管线定位仪。发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出的匹配信号。对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行，做到了一机多用，具有的性能价格比。
其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障。
装箱清单
序号 名称 数量
1. 接收机 一台
2. 发射机 一台
3. 直连信号线 一根
4. 耦合线 一根
5. 地钎 一个
6. 充电器 一只
7. 地线 一根
8. A字架 一个
9. A字架连接线 一根
10. A字架探 两根
11. 发射钳 一把
12. 接收钳 一把
二、管线定位仪性能指标
1、接收机
工作频率：低频、中频，高频，射频 50HZ
天线模式：波谷法（竖直线圈）、波峰法（水平线圈）
声音指示：随信号强度变化的调频音调
电流指示：显示被测电缆的电流值(单位：mA)
工作温度：-10°C——+55°C
电池型号：可充电电池
电量指示：图形显示
电池寿命：连续工作>8小时：间断工作 >16小时
尺寸大小：70×20×11CM
重 量：3公斤（带电池）
信号强度表示：梯形图、数字量程0——999
增益控制：手动调节 动态范围为100db
探测深度：大探测不小于10米
大探测距：直连法时绝缘良好的电缆大可达15KM
深度测量：按深度键 三位数字显示，大可测深达2.5米
精 度*：低频：±（1—5）%≤2.5米 射频：±（5—12）%≤2.5米
*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流
2、发射机
工作频率：低频、中频，高频，射频
工作模式：直连法、耦合法、感应法
匹配负载：5欧姆—3000欧姆
阻抗显示：五位数字
过热过流：自动保护
功率输出：低挡、中档、高挡
电池类型：8节一号碱性电池
电池寿命：连续工作4小时至8小时取决于使用时的频率、输出功率
间断工作6小时至10小时取决于使用时的频率、输出功率
工作温度：-10°C—55°C
尺寸大小：16×16×39CM
重 量：4公斤（含电池）
