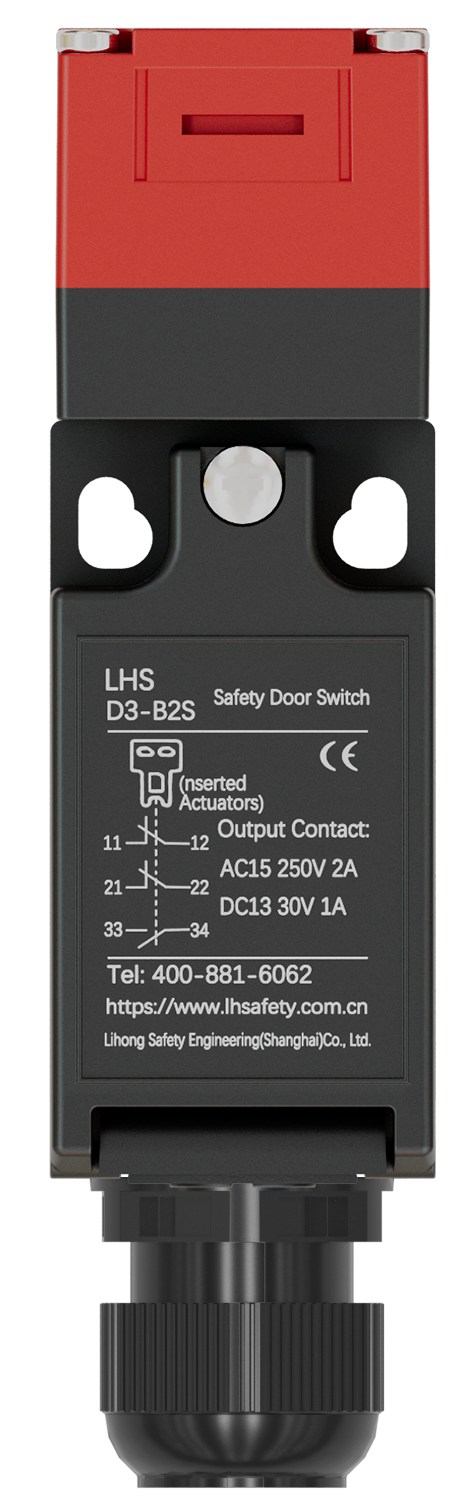

安全门锁 D3-B2S
D3-B2S |
| 安全门锁开关 ? 配置安全回路标准触点：2NC+1NO ? 小型机身，适用于狭小的安装空间 ? 金属开关头部，可进行4个方向调整 ? 内置3组触点，可完成多种接线方式 ? 标配化的触点保证了接触的高可靠 |
订购信息 |
开关型号 | 触点配置 | 导管开口/连接器 | 类型 |
D3-B2S | 2NC/1NO | 无 | |
D3-B2S-M | 2NC/1NO | M12连接器 防水型 | |
| 说明： | D3-B2S需配把手使用，把手型号为D3-B2S-MR30 |

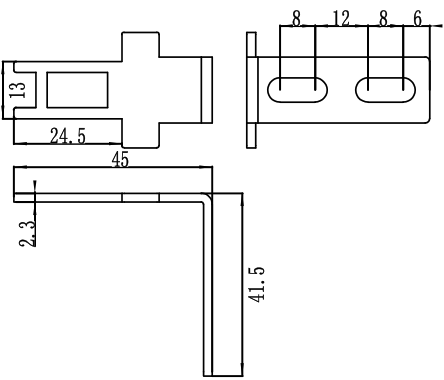

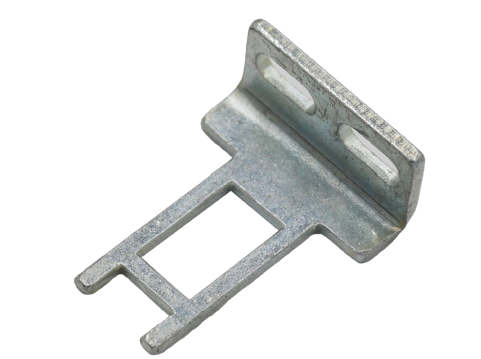

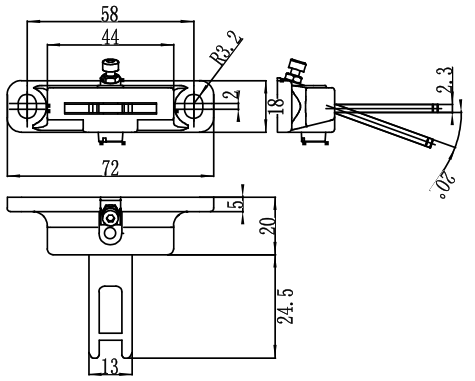

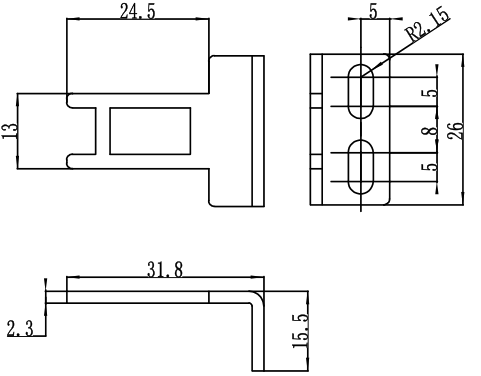

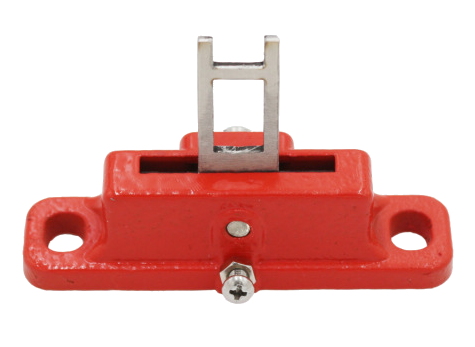

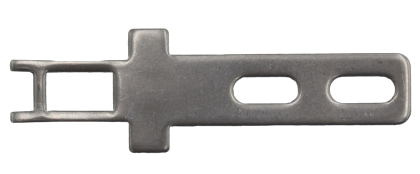

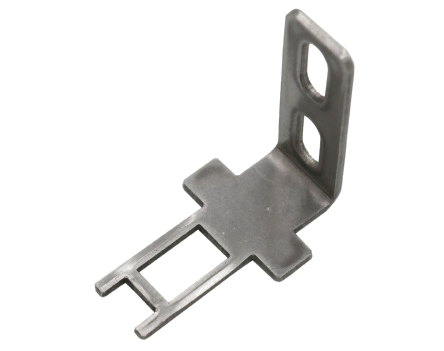

| 锁舌类型 |
水平安装型K1 | 垂直安装型K2 | 宽型安装型K3 | 短L型安装型K4 | 活动型安装型K5 |
|
|
|  |  |
| 性能 |
| 防护等级 | IP67（不含诱导口） | |
| 寿命*1 | 机械 | 不少于100万次 |
| 电气 | 不少于10万次（AC-12 250V 4A | |
不少于100万次（24V AC/DC 100mA） | ||
| 污染程度（操作环境） | 等级3 | |
| 环境温度 | -15~40℃ | |
| 相对湿度 | 45-80% |
| 型号和接点构成 |
型号 | 接点 | 接点形式 | 动作模式 |
D3-B2S | 2NC/1NO |  |  |
备注 | 仅NC接点 (11-12) 和 (21-22) 拥有经认证的强制断开机制。 端子 (11-12)、(21-22)、(33-34) 能用作异名极。 |

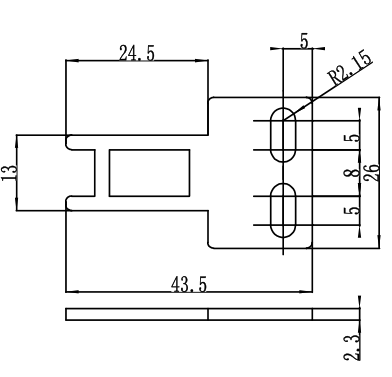

| 外形及安装尺寸 |
外形及安装尺寸 |
 |

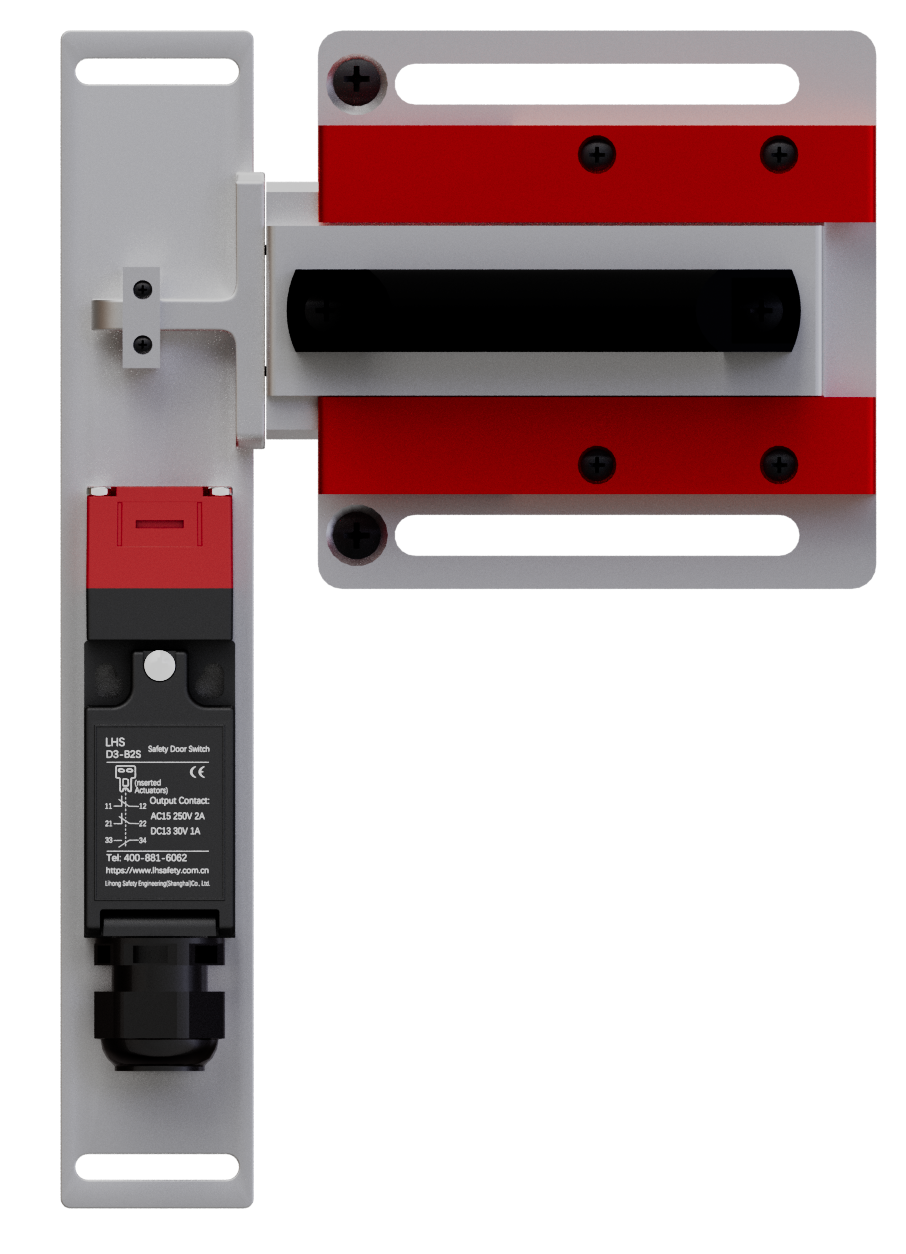

| 头部安装方向 |
安装方向 | 头部更改方向 | 安全门开关头部可以 更改其安装方向，以适配 更多的安装环境。壳体位 置不变，仅改变头部方向即可。 |
 |  |
| 电路连接示例图 |
| 安全联锁开关选型表 |
安全门锁开关
| 电磁门锁开关
| 电磁门锁开关
| AI智能安全门锁
| ||
选 型 标 准 | 型号 | D3-B2S | D3SL | D3NL | AI box-F |
触点设置 | 2NC/1NO | 2NC +1NC | 2NC/1NO | 2NC/1NO | |
外壳 | ABS塑料 | ABS塑料 | ABS塑料 | 金属 | |
头安装 | 4个方向 | 4个方向 | 4个方 | 左右方向 | |
锁定力 | 50N | 2000N | 2000N | 2000N | |
防护等级 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作钥匙可调节 | ? | ? | ? | |
24VDC电磁锁定/ 机械解锁 | ? | ? | ? | ||
门监视 | ? | ? | ? | ? | |
安全认证 | 安全认证 CE认证 | ? | ? | ? | ? |
拉绳开关
| 预警开关
| 电磁力开关
| ||
选 型 标 准 | 型号 | ER6022 ER1022 | SM-KE | FK-CL |
触点设置 | 2NC/1NO | 1NC/1NO | 1NC/1NO | |
外壳 | 金属 | ABS塑料 | ABS塑料 | |
头安装 | 检测传感器 | |||
锁定力 | 50N | 600N | ||
防护等级 | IP67 | IP67 | IP67 | |
特征 | 操作钥匙可调节 | |||
24VDC电磁锁定 /机械解锁 | ||||
门监视 | ||||
安全认证 | 安全认证 CE认证 |
产品名称 | 型 号 | 安全输入 | 输 出 |
安全继电器 | SR103系列 | 1组安全产品 | 3N/C |
安全控制器 | SM302系列 | 3组安全产品 | 2NO |
安全控制器 | SM602系列 | 6组安全产品 | 2NO+4SO |
安全控制器 | SM1002系列 | 10组安全产品 300 | 4SO |
说明 | 输入产品 急停按钮，安全门锁、双手按钮、安全光栅、安全垫、复位等 |
|
|
|
|
