SM-602可编程安全控制器
作为安全回路最重要环节，安全控制器/安全PLC已经越来越多的被人们所认知，但是在使用的过程中，仍然有很多使用者困惑，安全继电器和普通继电器到底有哪几方面的区别，在此和大家进行分享。众所周知，安全设计的理念我们一定要记住三个词：
（1）冗余
（2）相异
（3）自检测
如何架构安全回路可靠性达到PLd以上，安全控制器必不可少成为重要环节，安全回路由安全输入，安全控制，安全输出组成子系统，而安全控制《包含 安全继电器，安全控制器，安全PLC等》实现安全控制功能，设计人员根据输入端产品数量，匹配不同的安全控制器达到安全回路的可靠性等级

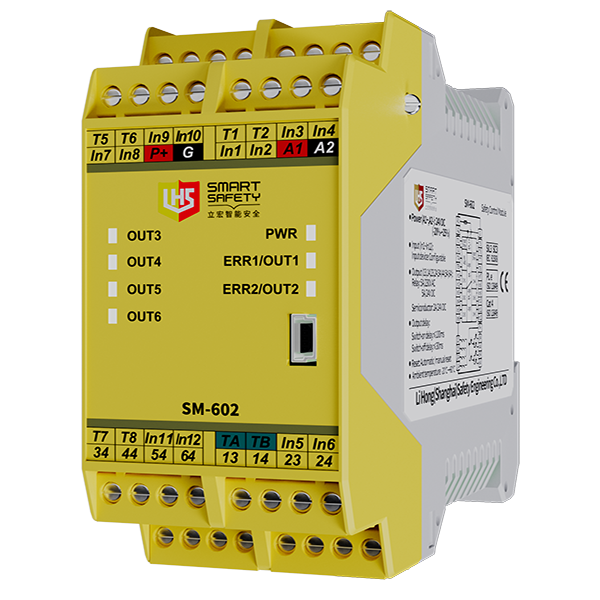

SM-602可编程控制器 | |
· 是一款可组态安全控制器，支持多种安全产品元件输入 · 支持6组双回路输入 · 2路安全继电器输出 · 4路半导体安全输出，可扩展输出模块 · Modbus协议通信 · 输入输出故障指示灯 · 安全认证：PL e、Cat: 4 |
| 产品选型 |
产品名称 | 型号 | 安全输入 | 安全输出 | 品牌 |
安全控制器 | SM-602 | 6CH | 2NO+4SO | LHS |
| 说 明 | 可输入6组双通道安全产品 安全光栅、急停、安全门锁、复位等 编程软件连接：https://lhsafety.com.cn/showinfo-257-118-0.html |
| 安全性能 |
· 性能等级 (PL)：PLe · 安全类别 (Cat.)：Cat.4 · 任务时间 (TM)：20年 · 诊断覆盖率 (DC/DCavg)：99% · 安全完整性等级 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分数 (SFF)：99% · 危险失效概率 (PFHd)：1.78E-9/h · 停止级别 (Stop Category)：0/1 | 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准EN 60204-1 |
| 主要技术参数 |
电源特性 | ·供电电压：24VDC ·电压范围：20~30VDC ·电流损耗：≤110mA(24VDC) |
输入特性 | ·输入电流：≤10mA(24VDC) ·导线电阻：≤15Ω ·输入设备：急停按钮，安全门，双手按钮安全光幕， 磁性开关等 ·输入通道：6 |
| 继电器输出特性 | ·触点数量：2NO(安全输出) ·触点材料：AgSnO2 ·触点熔丝保护：10A快，6A慢 ·切换容量：5A/230VAC； 5A/24VDC |
| 半导体输出特性 | ·触点数量：4SO(安全输出) ·触点熔丝保护：10A快，6A慢 ·切换容量：2A/24VDC |
时间特性 | ·吸合缓冲时间：≤100ms ·释放缓冲时间：≤30ms ·恢复时间： 急停操作：≤30ms 电源失效：≤1000ms ·恢复时间： 急停操作：≤30ms 电源失效：≤100ms ·电源短时中断：20ms |
通讯特征 | ·波特率：38.4kbps(固定) ·通讯长度：≤1000m ·组网能力：≤10台 |
 | 环境特性参数 |
·电磁兼容：符合EN60947，EN61000-6-2，EN61000-6-4 ·振动频率：10Hz~55Hz ·振动幅度：0.35mm ·使用温度：-20℃~+60℃ ·储存温度：-40℃~+85℃ ·相对湿度：10%~90% ·过压等级：Ⅲ ·污染等级：2 ·海拔高度：≤2000m ·额定绝缘电压：250VAC ·额定冲击电压：6000V(1.2/50us) ·绝缘强度：1500VAC， 1min ·电气间隙和爬电距离：符合EN60947-1 |  |
| 功能应用参数 |
功能框图 | 典型应用 |
 |
|
输入元件：CH1(急停按钮)；CH2(急停按钮)；CH3(复位按钮) 输入元件：CH4(急停按钮)；CH5(急停按钮)；CH6(复位按钮) 控制逻辑：CH1&CH2CH4&CH5 复位方式：手动复位 输出延时：0s 安全等级：Cat.4 性能等级：PLe 安全完整性等级：SIL 3 |
