- 输出电压：25 V ～ 500 V
- 精度：±1.5%
- 采样时间：1 PLC～100 PLC
- 尺寸（mm）：215W × 80H × 306.5 D mm
- 重量(kg)：2.8
日置电池绝缘电阻测试仪BT5525日置电池绝缘电阻测试仪BT5525
绝不遗漏导致故障的污染物，通过高速检测提高电芯产能
● 适用于电池生产线
● 搭载BDD功能（微短路检测），可在出厂前检测出因异物引起的轻微短路
● 使在干扰环境中也可以进行稳定的绝缘电阻测试
● 以合理的价格、高速的检查和小巧体
积实现高生产率
● 搭载可以判断被测物是否正常接触的接触检查功能
检测出因污染物引起的微小绝缘故障（BDD功能）BDD（微短路检测）功能是一种可以在注入电解液之前的电芯阶段，检测出由于污染物（金属异物混入）引起的微小绝缘故障的检查功能。在生产过程的早期阶段，发现并排除缺陷产品，可以有效避免出货后因发热导致的火灾事故或故障等风险。规避这些故障隐患可以生产出不易老化且用电性能优越的电池。
在干扰环境下也可稳定地进行绝缘电阻测试凭借针对绝缘电阻测试仪的多年测试技术的研发和设计经验，大幅降低了外部干扰的影响。 实现无偏差且稳定的绝缘电阻测试，以及能够检测出因污染物导致电池内部绝缘故障的异常。
防止漏测，杜绝误判搭载了通过对测量端子间的电容（杂散电容、被测物的电容）进行测量，可以判断被测物是否正常接触的接触检查功能。
适用于电池注液前测试绝缘电阻BT5525 是检测注液前电芯的电极是否绝缘的测量仪器。
大测试电压500V。满足测试条件的情况下，它还可用于检查模组或电池包的电极与外壳之间的绝缘情况。
充电电流50 mA，缩短生产时间BT5525 可将被测物以大50 mA 快速充电，残余电荷以大 4 0 m A 快速放电。
通过显著提高充放电性能，充电速度是原机型* 的25 倍，放电速度是原机型的约4 倍 。能够缩短容量不断增加的电池的绝缘电阻测试时间。
* 与我司绝缘电阻测试仪 ST5520 比较
方便组装系统的小巧型凭借产品设计多年的技术积累，保证高性能的同时实现了轻量化。在构筑测试系统设备时安装本仪器，可减小设备本身的体积。通过引进小型测试系统设备，使有限的生产空间能得到充分利用。
适合的规格，降低成本通过严选有针对性的必要功能和性能，来进行绝缘电阻测试，实现了高性价比。
绝缘电阻测试中电压电流的变化，能够使用专用的PC 应用软件来显示。
测试电压最.大可输出500V。可以满足从电动汽车搭载的大型电芯到小型电芯的绝缘电阻测试条件。
能够分析波形的PC 应用软件使用免费的PC 应用软件来确认电压和电流的变化。
波形的确认有助于测试结果的分析以及确定检测线上设置的判定标准。
数据可以以 CSV 格式输出，因此使用 Excel 等软件也可以确认波形。

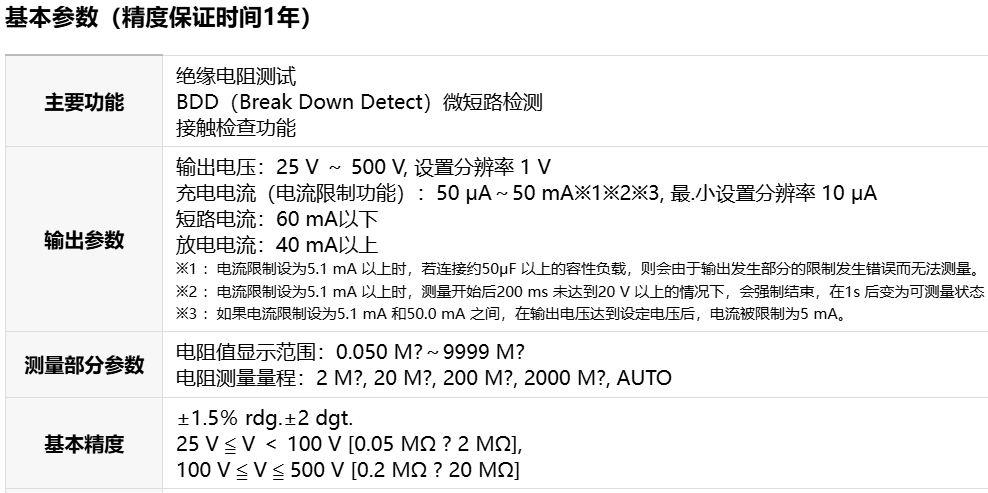

基本参数（精度保证时间1年）
| 主要功能 | 绝缘电阻测试 BDD（Break Down Detect）微短路检测 接触检查功能 |
|---|---|
| 输出参数 | 输出电压：25 V ～ 500 V, 设置分辨率 1 V 充电电流（电流限制功能）：50 μA～50 mA※1※2※3, 最.小设置分辨率 10 μA 短路电流：60 mA以下 放电电流：40 mA以上 ※1 ：电流限制设为5.1 mA 以上时，若连接约50μF 以上的容性负载，则会由于输出发生部分的限制发生错误而无法测量。 |
| 测量部分参数 | 电阻值显示范围：0.050 M?～9999 M? 电阻测量量程：2 M?, 20 M?, 200 M?, 2000 M?, AUTO |
| 基本精度 | ±1.5％ rdg.±2 dgt. 25 V ≦ V ＜ 100 V [0.05 MΩ ? 2 MΩ], 100 V ≦ V ≦ 500 V [0.2 MΩ ? 20 MΩ] |

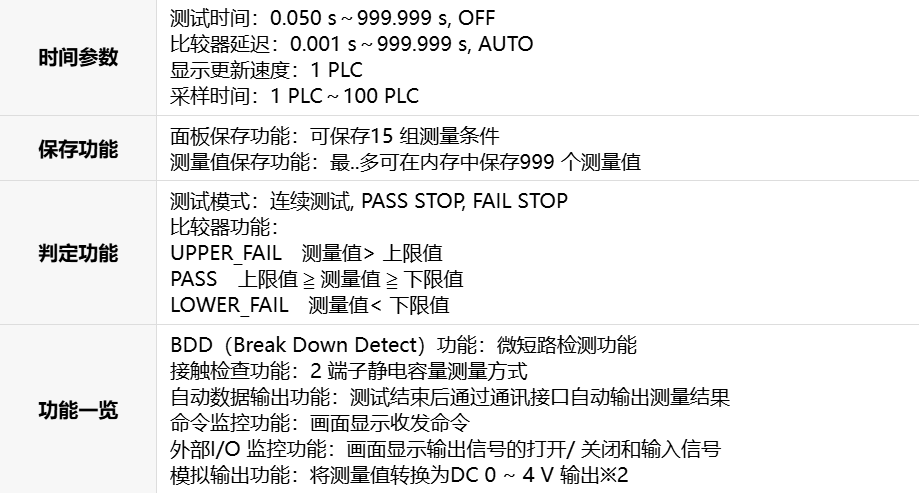

| 时间参数 | 测试时间：0.050 s～999.999 s, OFF 比较器延迟：0.001 s～999.999 s, AUTO 显示更新速度：1 PLC 采样时间：1 PLC～100 PLC |
| 保存功能 | 面板保存功能：可保存15 组测量条件 测量值保存功能：最..多可在内存中保存999 个测量值 |
| 判定功能 | 测试模式：连续测试, PASS STOP, FAIL STOP 比较器功能： UPPER_FAIL 测量值> 上限值 PASS 上限值 ≧ 测量值 ≧ 下限值 LOWER_FAIL 测量值< 下限值 |
| 功能一览 | BDD（Break Down Detect）功能：微短路检测功能 接触检查功能：2 端子静电容量测量方式 自动数据输出功能：测试结束后通过通讯接口自动输出测量结果 命令监控功能：画面显示收发命令 外部I/O 监控功能：画面显示输出信号的打开/ 关闭和输入信号 模拟输出功能：将测量值转换为DC 0 ~ 4 V 输出※2 |

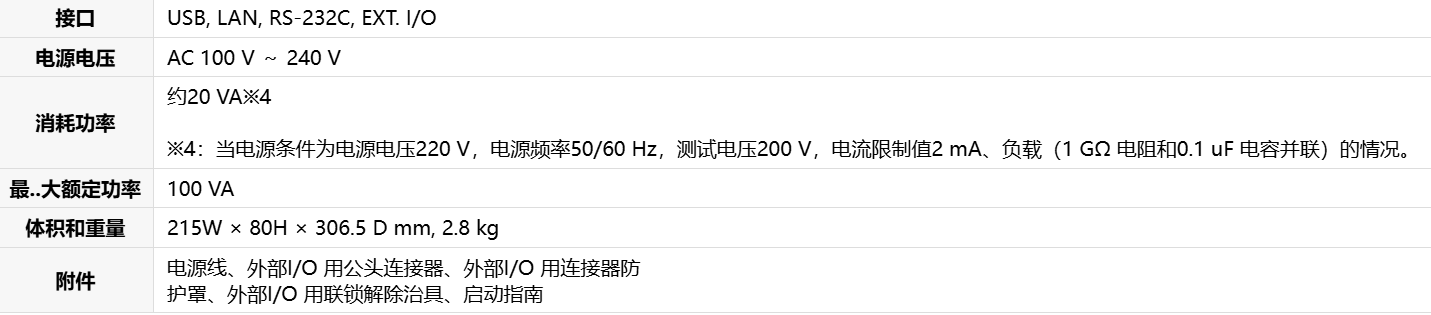

| 接口 | USB, LAN, RS-232C, EXT. I/O |
| 电源电压 | AC 100 V ～ 240 V |
| 消耗功率 | 约20 VA※4 ※4：当电源条件为电源电压220 V，电源频率50/60 Hz，测试电压200 V，电流限制值2 mA、负载（1 GΩ 电阻和0.1 uF 电容并联）的情况。 |
| 最..大额定功率 | 100 VA |
| 体积和重量 | 215W × 80H × 306.5 D mm, 2.8 kg |
| 附件 | 电源线、外部I/O 用公头连接器、外部I/O 用连接器防 护罩、外部I/O 用联锁解除治具、启动指南 |
