- 企业类型：贸易商
- 新旧程度：全新
- 原产地：ZG
- 带宽：500MHz
- 上升时间：≤700ps
- 输出电压：±1V
- 精度：1%

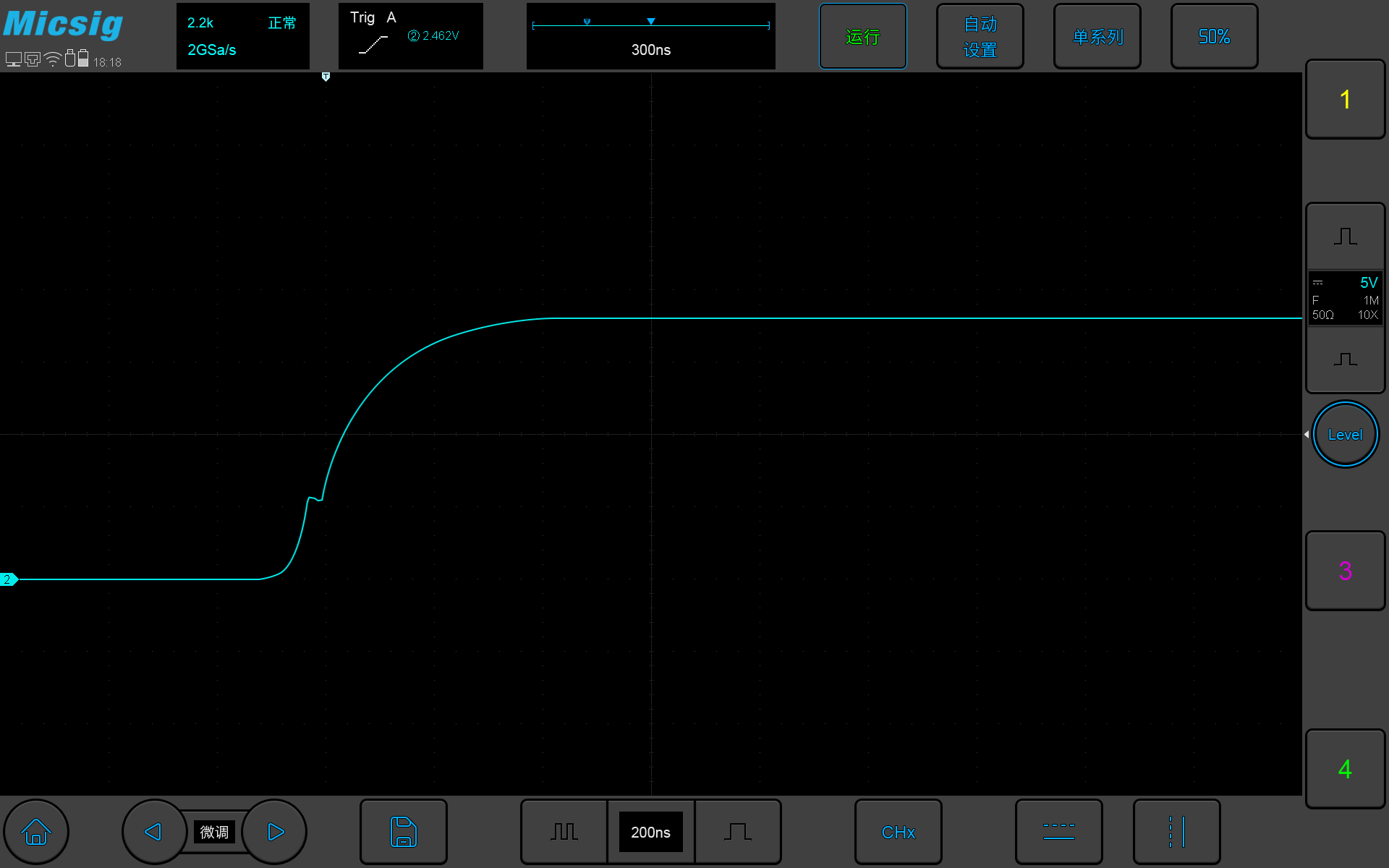

最真实的信号呈现
由于具有极高的共模抑制比和隔离电压、全量程范围内最.大1.41mVrms底噪、优于1% 的测量精度，OIP系列光隔离探头在带宽和精度范围内能最.真实地呈现信号全部特征，是判定其他电压探头所测信号真实性的终.极裁判。
第三代半导体的最.佳测试手段

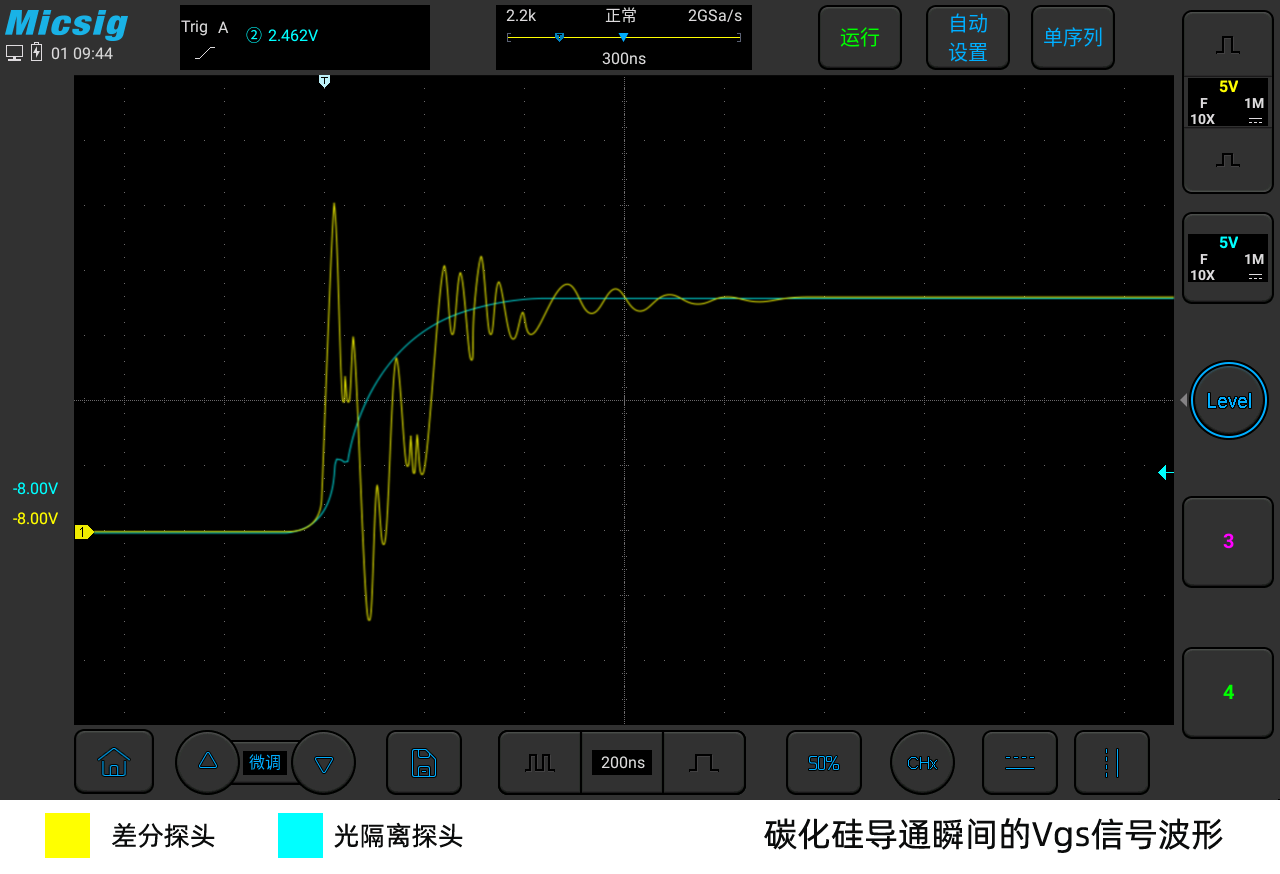

第三代半导体器件由于导通与关断时间很短，信号具有更快的上升沿和下降沿，信号中具有很高能量的高频谐波，OIP系列光隔离探头在最.高带宽时，仍然具有近100dB的共模抑制比，可以近乎完.美地抑制高频共模噪声所产生的震荡，所呈现的信号没有额外多余成分，是第三代半导体测试的不二之选。
测试氮化镓（GaN）不炸管
OIP系列光隔离探头测试引线短且采用同轴传输，探头输入电容小于3pF，测试氮化镓（GaN）十分安全（当器件工作参数已经处于炸管临界状态时，接上测试设备会多出近3pF电容，不能保证绝.对安全）。

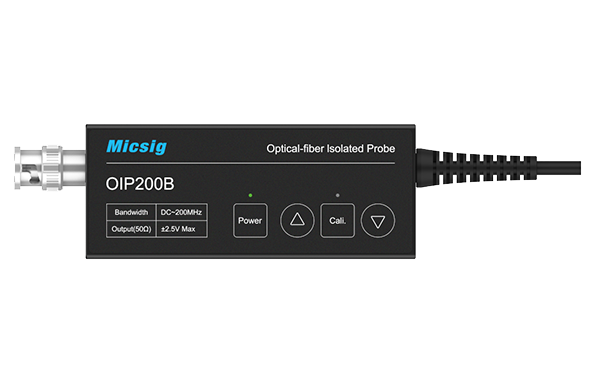

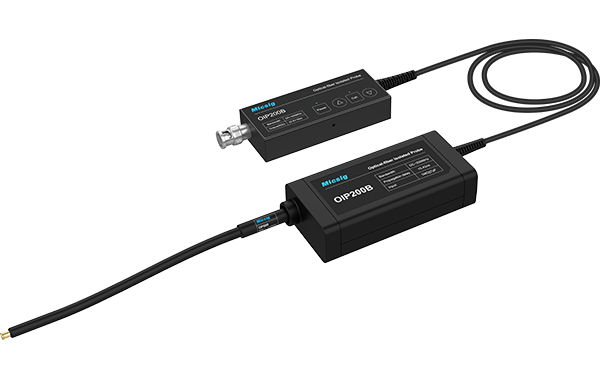

使用灵活
OIP系列探头比传统高压差分探头体积更小，探头引线更精巧，使用更加灵活方便。
测试量程更宽

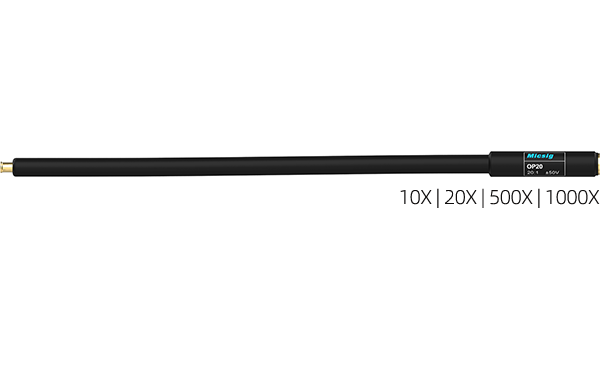

不同于高压差分探头只可以测试高压信号，OIP系列光隔离探头匹配不同的衰减器，可以测试±2.5V至±2500V的差模信号，并实现满量程输出，达到很高的信噪比。
高效便捷
OIP系列探头响应快，上电即测，无需预热等待，校准时间小于1秒，可实时保证精.确的信号输出。
应用场景
对其他电压探头所测结果准确性、真实性存在质疑时，OIP系列光隔离探头可作为最.终裁判依据。
电源设备评估、电流并联测量、EMI 和 ESD 故障排除
电机驱动设计、功率转换器设计 、电子镇流器设计
氮化镓、碳化硅、IGBT半/全桥设备的设计与分析
高压高带宽测试应用的安全隔离测试
逆变器、UPS及开关电源的测试
宽电压、宽带测试应用
各种浮地测试
产品参数表
| 光隔离探头型号 | OIP100 OIP100B | OIP200 OIP200B | OIP500 OIP500B | OIP1000 OIP1000B |
|---|---|---|---|---|
| 带宽 | 100MHz | 200MHz | 500MHz | 1GHz |
| 上升时间 | ≤3.5ns | ≤1.75ns | ≤700ps | ≤350ps |
| 输出电压 | ±2.5V | ±1V | ||
| 测试电压 | 1X：±2.5V 10X：±25V 20X：±50V 500X：±1250V 1000X：±2500V | 1X：±1V 10X：±10V 20X：±20V 500X：±500V 1000X：±1000V | ||
| 传输延迟 | 15.42ns（光纤长度2米） | |||
| 供电 | Type-C接口， DC：5V | |||
| DC测量精度 | 1% | |||
| 底噪 | <1.41mVrms | |||
| 共模电压 | 60kVpk | |||
| 电-光转换器电池工作时长 | 8小时 | |||
| 光纤长度 | 2米/10米（光纤长度可定制） |
| 衰减器比例、输入阻抗 | ||
|---|---|---|
| 探头前端 | 衰减比 | 输入阻抗 |
| SMA输入 | 1X | 1MΩ || 10pF |
| OP10输入 | 10X | 4.47MΩ || 3.0pF |
| OP20输入 | 20X | 4.23MΩ || 2.8pF |
| OP500输入 | 500X | 12.27MΩ || 2.6pF |
| OP1000输入 | 1000X | 30.63MΩ || 2.6pF |
| 共模抑制比 | ||||||
| 探头前端 | DC | 1MHz | 100MHz | 200MHz | 500MHz | 1GHz |
| SMA | 160dB | 156dB | 116dB | 110dB | 102dB | 96dB |
| OP10 | 160dB | 136dB | 96dB | 90dB | 82dB | 76dB |
| OP20 | 160dB | 130dB | 90dB | 84dB | 76dB | 70dB |
| OP500 | 160dB | 102dB | 62dB | 56dB | 48dB | 42dB |
| OP1000 | 160dB | 96dB | 56dB | 50dB | 42dB | 36dB |
