一、概述

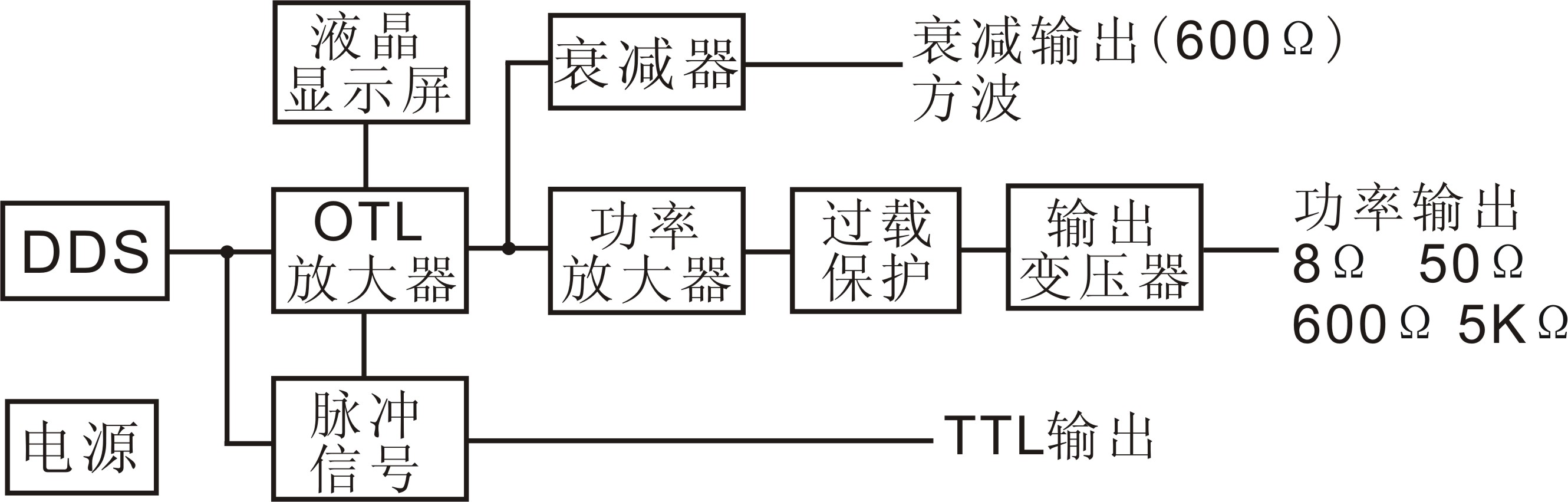

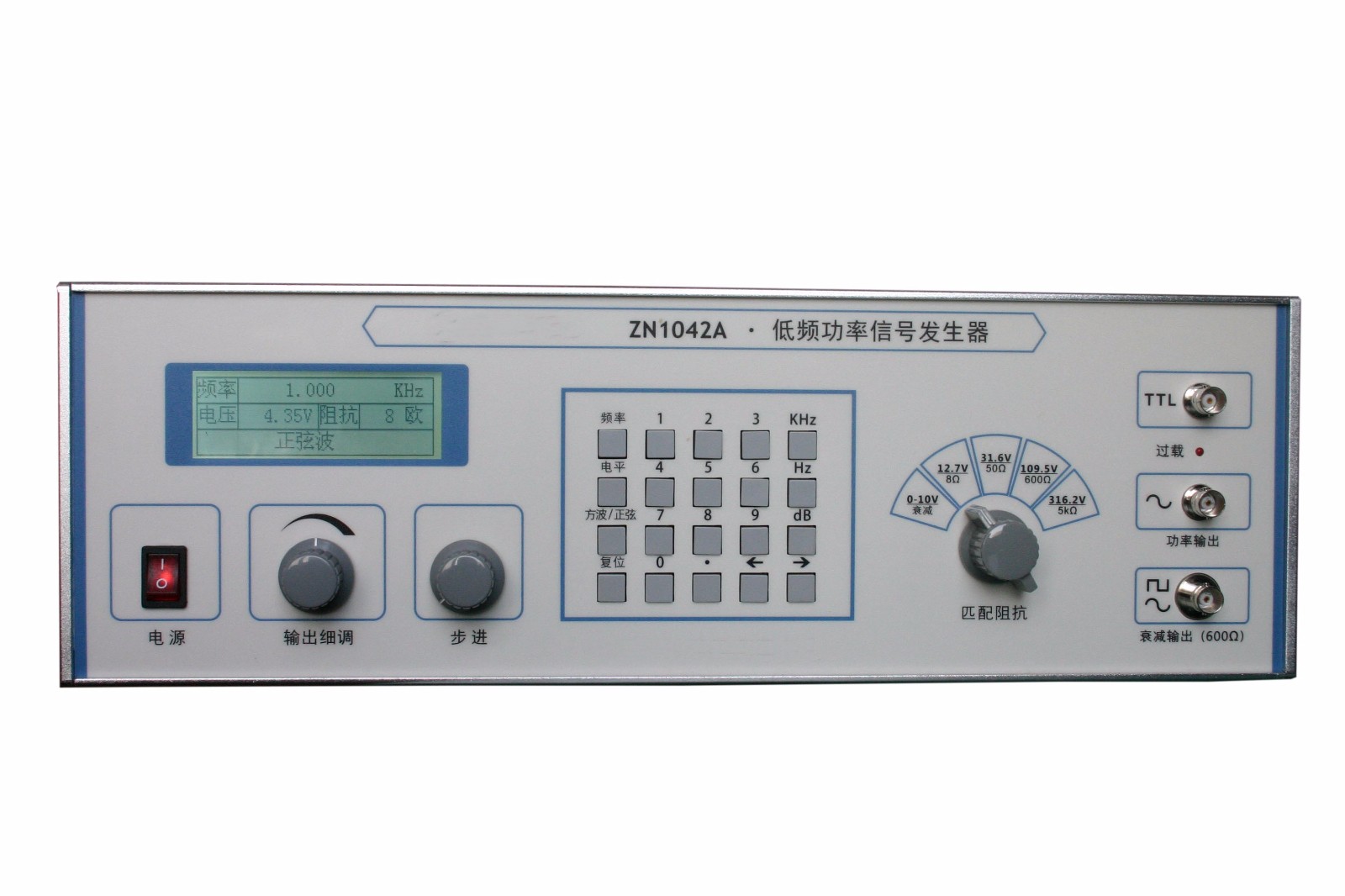

ZN1042A是一台宽频多功能低频功率信号发生器。由DDS数字频率合成产生，10Hz~1MHz正弦波信号、方波信号及TTL逻辑电平信号，其正弦波信号具有频率稳定度高、失真小、频响好、以及标准的600Ω输出阻抗等特点。同时正弦波具有较大的输出功率，很小的波形失真，准的输出电压。具有8Ω、50Ω、600Ω、5KΩ四种匹配阻抗。输出电压为0.1mV~316V。屏显采用LCD，操作简便。本仪器是一台的通用测量仪器，可供工厂、实验室、科研单位、大专院校使用，是一台用途很广的教学仪器。
本仪器的环境使用条件：
（1）温度：0℃~+40℃
（2）湿度：80%（40℃）
（3）压力：86~106KPa
（4）电源：交流220V±10% 50Hz
本仪器在此条件下可连续工作8小时，它预热半小时后，能达到以下工作特性。
二、工作特性：
1.频率：
（1）频率范围：10Hz~1MHz
（2）频率准度：＜±0.003% ±0.5Hz
（3）频率稳定度：5×10-6/小时
2.正弦波功率输出：
（1）电压范围：1~316V（连续可调）
（2）额定匹配功率输出：≥20W
匹配阻抗：8Ω档：f=10Hz~500KHz≥12.7V
50Ω档：f=10Hz~500KHz≥31.6V
600Ω档：f=10Hz~500KHz≥109V
5KΩ档：f=10Hz~200KHz≥316V
（3）额定功率电压：≤±1dB
（4）屏显电压：在各档标称值范围内＜±5%±1V
（5）额定功率失真：f=20Hz~20KHz≤1%
3.衰减输出：
（1）电压：0~10V（开路）
（2）阻抗：600Ω±10%
（3）电压失真：20Hz~200KHz＜0.5%
（4）衰减器：0~80dB±1dB f≤500KHz
4.脉信号
（1）方波输出：0~20VP-P
（2）方波上升、下降：f=10KHz VP-P =20V 小于0.7?s
（3）方波顶部倾斜：f=100Hz 小于7%
（4）TTL信号幅度：高电平4.5V±0.5V
低电平小于0.3V信号发生器信号发生器信号发生器信号发生器
（5）TTL信号下降时间：＜0.1?s
（6）TTL带负载能力：≥25mA
5.其它
（1）电源：220V±10% 50Hz
（2）功耗：＜60W
（3）尺寸：134×360×420mm
（4）重量：约11.5kg
