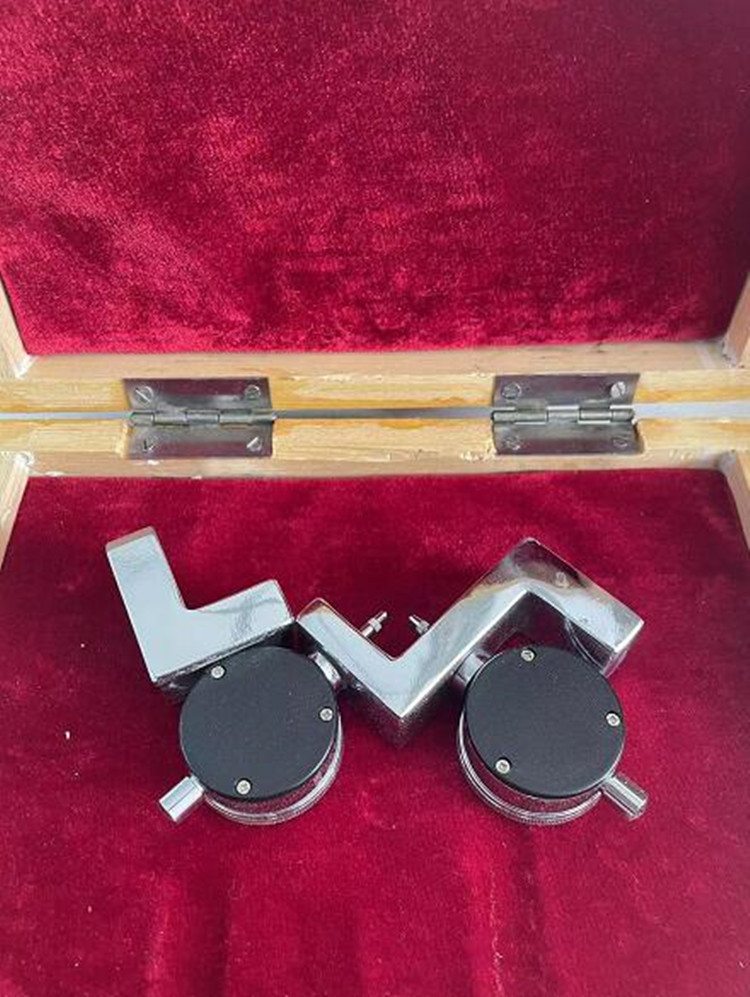

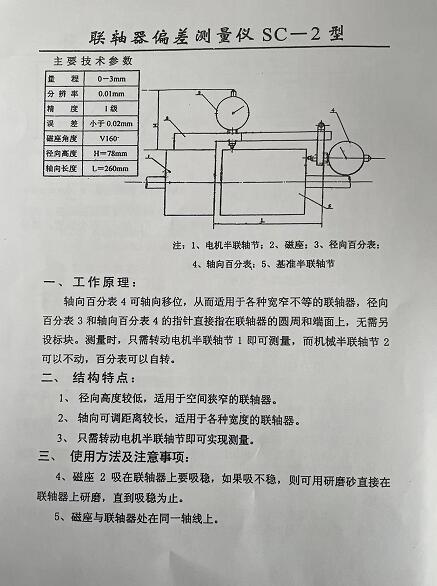

联轴器偏差测量仪SC-2型
主要技术参数
量程0-3mm
分辨率0.01mm
精度 1级
小于 0.02mm
I磁座角度V160
径向高度H=78mm
轴向长度L=260mm
注: 1、电机半联轴节; 2、磁座; 3、径向百分表;
4、轴向百分表; 5、基准半联轴节
一、工作原理:
轴向百分表4可轴向移位，从而适用于各种宽窄不等的联轴器，径向
百分表3和轴向百分表4的指直接指在联轴器的圆周和端面上，无需另设标块。测量时，只需转动电机半联轴节1即可测量，而机械半联轴节2
可以不动，百分表可以自转。
结构特点:
1、径向高度较低，适用于空间狭窄的联轴器。
2、轴向可调距较长，适用于各种宽度的联轴器。
3、只需转动电机半联轴节即可实现测量。
三、使用方法及注意事项:
4、磁座2吸在联轴器上要吸稳，如果吸不稳，则可用研磨砂直接在
联轴器上研磨，直到吸稳为止。
5、磁座与联轴器处在同一轴线上。
