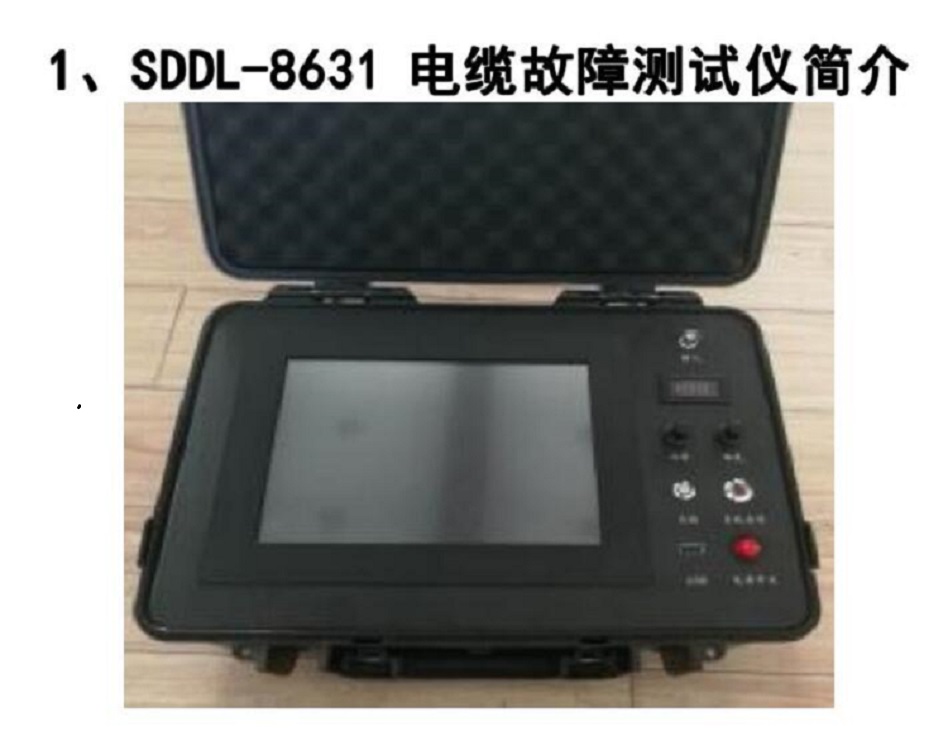

1、 SDDL-8631 电缆故障测试仪主要技术指标
工作条件: 温度-20 ? +55oC，相对湿度 90%。
? 测试方法:低压脉冲法、高压闪络法。
? 测试距：低压脉冲法时，大测试距 60Km；
高压闪络法时，大测试距 35Km。
? 系统测试精度：小于 20cm。
? 脉冲幅度: 负载阻抗在 50Ω时不小于 250V PP 。
? 脉冲宽度: 0.2μs—8μs（自适应脉冲宽度）。
? 采样频率: 200MHz(自适应采样频率)
? 系统测量：20cm。
? 读数分辨率: 1m
仪器特点
可测 35KV 以下等级所有电缆的高阻闪络性、泄漏性故障、低阻、短路性故障和断路性故障。
? 仪器采用触摸显示屏，功能按键定义简单明了，用户可直接在屏幕上进行波形的分析操作，使用简单、方便、直观。
? 具有波形储存功能：可以储存大量的现场测试波形，供随时调用观察。
? 具有双通道波形对比功能：能将不同时间测得的同类型电缆的故障波形，显示在同一屏幕上进行对比分析，使得故障距的判断加准。
? 预置了 4 种电缆介质的电波传播速度：油浸纸：160m/ μs；交联聚乙烯：172m/ μs；
聚：184m/ μs；以及其它非动力电缆的电波传播速度的设置（自选介质）
? 仪器具有波速测定功能，对于未知类型的电缆，可测出其电波传播速度，保故障距测试的准。
? 具有抗干扰屏蔽功能，测试仪器在冲击高压环境中不易出现死机现象。

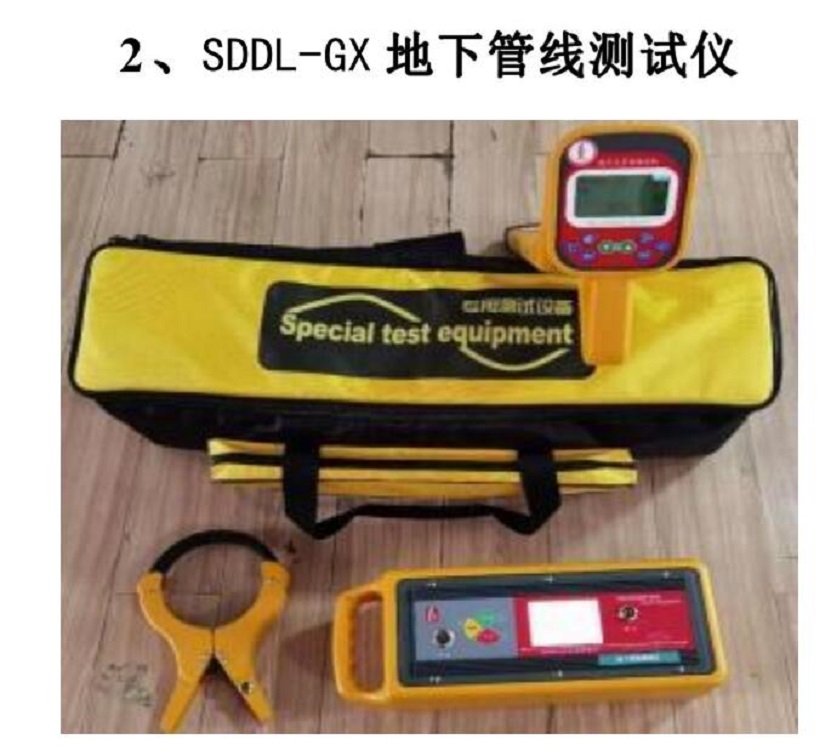

?2、 SDDL-GX 地下管线测试仪
2.2 仪器组成
2.2.1 标准配置：发射机、接收机、充电器、直连线、地钎
2.2.2 选 件：大耦合钳
2.3 仪器参数
2.3.1 发射机
1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。
2）输出功率：恒功率输出，低、中、高三档（大不小于 6 瓦）。
3）输出模式：直连法、耦合法、感应法。
4）阻抗显示：99999 欧以内。
5）负载匹配：1—10000 欧。
6）显示界面：大屏液晶中文、图形显示，自带背光。
7）电 源：标准 1 号 1.2V 充电电池 6 节，充放电 500 次。
8）待机时间：大于 8 小时，电量提示。
9）过热过流：自动保护。
10）工作温度：-20℃—50℃
11）体 积：400mm×160mm×140 mm
12）重 量：3.6 kg
2.3.2 接收机
1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.
2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（耦合钳）。
3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4）显示界面：大屏液晶中文、图形显示，自带背光。
5）增益控制：手动调节，动态范围 000——100db。
6) 探测长度：直连电缆时，长 15KM。.
耦合电缆时，一次耦合可测 3Km，多次耦合远。
感应电缆时，一次感应可测 300m，多次感应远。
7）深度测量：直读探测深度 ，范围 000—250cm。
80%法测深度，范围 000—250cm（感应）500cm（直连）
8）电流测量：直读电流 ，范围 000—999mA.
9) 探测精度：埋深的 5%
10）电 源：标准 5 号 1.2V 充电电池 6 节，充放电 500 次。
11）待机时间：大于 12 小时，电量提示。
12）过热过流：自动保护。
13）工作温度 ：-10℃—40℃。
14）体 积：650mm×110mm×230mm
15）重 量：2.3Kg
