- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏
- 测量范围：：20m
- 频 率：：6.3G

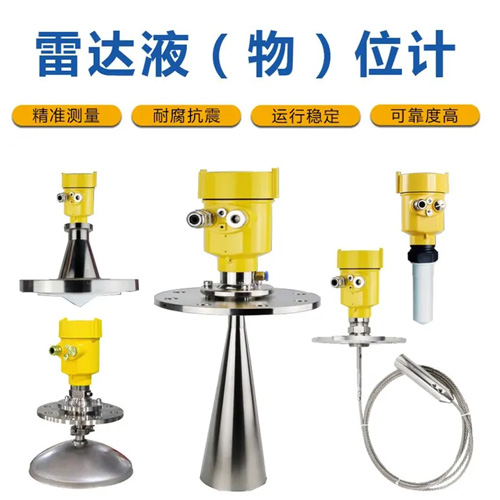

LD-RD806耐高温雷达物位计概述
用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无伤害。
LD-RD806耐高温雷达物位计应 用：
具有压力的液位测量
污水液位测量
挥发性大的酸碱液位测量
浆料料位测量
防爆：Exib IIC T6 Gb/ Exd ib IIC T6 Gb
测量范围：20m
频 率：6.3G
天 线：棒式天线(PTFE)
测量：±10mm
过程温度：(-40～180)℃
过程压力：(-1.0～4)MPa
信号输出：(4～20)mA/HART
电 源：两线制(DC24V)/四线制(DC24V/AC220V)
重 复 性：± 1mm
精 度：< 0.1%
现场显示：四位LCD
外 壳：铝
过程连接：法兰连接
LD-RD806耐高温雷达物位计技术参数
| 基本参数 | 工作频率 | 6.3GHz |
| 波束角 | 24° LDRD801, LDRD802 | |
| 30° LDRD803（LDRD804, LDRD805, LDRD806） 带DN100法兰 | ||
| 20° LDRD803（LDRD804, HBRD805, LDRD806） 带DN150法兰 | ||
| 16° LDRD803（LDRD804, LDRD806） 带DN200法兰 | ||
| 14° LDRD803（LDRD804, LDRD806） 带DN250法兰 | ||
| 测量范围 | 0…35m | |
| 重复性 | ±1mm | |
| 分辨率 | 1mm | |
| 采样 | 回波采样55次/s | |
| 相应速度 | ＜0.2s(根据具体使用情况而定) | |
| 电流信号 | 4…20mA | |
| ＜0.1% | ||
| 天线材质 | HBRD801 | PP |
| LDRD802 | PTFE | |
| LDRD803 | 不锈钢 | |
| LDRD804 | 不锈钢 | |
| LDRD805 | 不锈钢 | |
| LDRD806 | 不锈钢 | |
| 通讯接口 | HART通讯协议 | |
| 过程连接 | HBRD801 | G1-1/2A 或1-1/2 NPT螺纹连接 |
| LDRD802 | PTFE翻边法兰DN50、DN80、DN100 | |
| LDRD803 | 不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 | |
| LDRD804 | 不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 | |
| LDRD805 | 不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 | |
| LDRD806 | 不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250 | |
| 电源 | 电源 | 24V DC(±10%) |
| 波纹电压 | 1Vpp | |
| 耗电量 | max22.5mA | |
| 环境条件 | 温度 | －40℃…＋70℃ |
| 容器压力（表压） | －0.1…4Mpa | |
| 防爆 | Exib IIC T6 Gb / Exd〔ib〕IIC T6 Gb | |
| 外壳保护等级 | IP67 | |
| 两线制接线 | 供电和信号输出共 用一根两芯导线 | |
| 电缆入口 | 2个M20×1.5（常规） ，电缆直径5…9mm |
适用于湖泊、浅滩、河道、水库、明渠、潮汐水位等水利监测。
测量范围： 30米
过程连接： 螺纹G1?? A / 支架/法兰
过程温度： -40～100℃
过程压力： 常压
精 度： ±3mm
频率范围： 26GHz
防护等级： IP67 / IP65
供电电源： DC（6—24V）/四线
信号输出： RS485/Modbus 协议
现场显示： 可选
外 壳： 铝/塑料
LD-RD806耐高温雷达物位计原理
通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和的测量。即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波。
订货选型需要知道的数据：
1、被测量的介质类型，液体还是固体。如果是液体：液面是否有蒸汽、雾气、
泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2、介质的～温度，～压力。
3、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4、高频雷达物位计是否需要防爆、防腐。
5、测量范围是几米，要求盲区是多少。
6、连接方式：法兰连接、螺纹连接。
7、工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等。
8、工作电压：24VDC。
9、输出信号：4～20mA电流。
10、设备形式：一体式。
