- 企业类型:制造商
- 新旧程度:全新
- 原产地:550
- 电源::220VAC
- 功率::3W

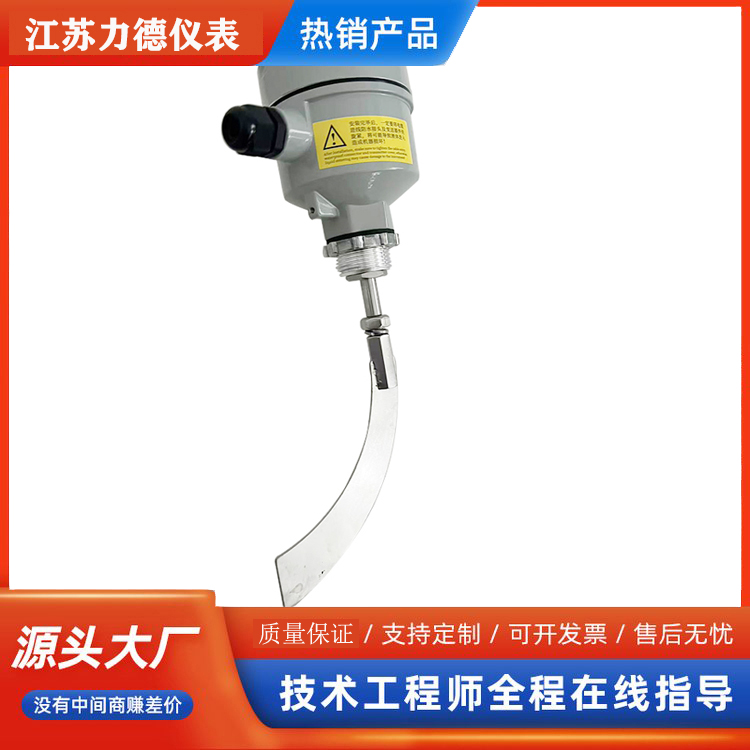

LD-UZK系列法兰安装阻旋料位开关产品概述:
适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂等行业,特别是在导电性物料、物质属性(状态、湿度、介电常数、密度等)经常改变、大粉尘等物料的限位报警应用中表现出色,可用于固态物料的物位高度监控。
LD-UZK系列法兰安装阻旋料位开关主要特点:
1、全密闭性,屋外亦可使用;
2、独特的油封设计可防止粉尘沿轴渗入;
3、扭力稳定可靠,切扭力大小可调整;
4、轻巧,安装容易;
5、叶片承受过重的负荷,马达回转机构会自动打滑,保护不受损害;
6、不必从桶槽上整组拆除,即可轻易的检查维修内部的零件。
LD-UZK系列法兰安装阻旋料位开关技术参数:
1、电源:220VAC/110VAC/24VAC 50Hz/60Hz;
2、功率:3W;
3、触点容量:8A /250VAC SPDT;
4、工作温度:-10~80℃(特殊订制***高可达400℃, 原装进口可达1000℃);
5、叶片转速:逆时针1rpm;
6、旋转力矩:1N.m;
7、适用物料比重:≥0.4g/cm3;
8、防护等级:IP65;
9、叶片材质:SUS304;
10、出线口:M20×1.5。
LD-UZK系列法兰安装阻旋料位开关安装注意事项:
1、安装前请确认电源是否与标识上面的电压一致。
2、阻旋料位开关应避免安装在进料口,当无法避免时可加装防护挡板,以保护叶片不受物料冲击。
3、水平安装时,接线盒入线口应垂直朝下,电缆固定螺母须***锁紧,如有条件可加防雨罩等。
4、安装前确认水平安装还是垂直安装。
5、水平安装时叶片与水平向下呈10~20o的夹角安装,以减少物料的冲击。
6、请勿随意更换扭力弹簧,以免造成误动作。
LD-UZK系列法兰安装阻旋料位开关选型编码:
规格代码 | 名称 | |||||
LD-UZK- | 阻旋料位开关(中伟测控) | |||||
AA | T型 (铁锹型)65*80(宽*高) | 叶片形式 | ||||
BA | 方型(长方型)100*40(宽*高),80*30(宽*高) | |||||
CA | 刀型(弯刀型)探测长度220mm;探测直径180mm | |||||
DA | L型(镰刀型) | |||||
XA | X型(十字型) | |||||
1 | 普通型 | 2 | 轴保护管型 | 结构形式 | ||
3 | 轴长可调型 | 4 | 加长型 | |||
1 | 螺纹安装 | 安装形式 | ||||
2 | 法兰安装 | |||||
EX | 隔爆型:dⅡBT4 | 选项 | ||||
H1 | 高温型:过程温度:≤200℃ | |||||
H1 | 超高温型:过程温度:≤400℃ | |||||
Y1 | 供电电源:110VAC(220VAC不填) | |||||
Y2 | 供电电源:交流24VAC(直流24VDC) | |||||
() | 其他要求请另行备注 |
九、设计选用及订货须知:
1、请说明被测介质、密度、粒度、料仓压力、温度、料仓高度;
2、安装方式可侧装也可垂直安装。高量程垂直安装时,用户可根据测量深度订购加长软袖(适用于1米以上量程);
3、检测叶片规格,出厂时一般是按沙石类物料的比重配套的。如被测介质比4、重较轻,应使用较大面积的叶片(订货时请注明);
5、被测介质温度为80-300℃时,请选购高温型(订货时请注明);
6、易爆粉尘(如面粉加工储藏)环境,请选购防爆型(其安装方式同上)。
