- 企业类型:制造商
- 新旧程度:全新
- 原产地:江苏
- 相对湿度::5~100 (%)
- 大气压力::86~108 (Kpa)

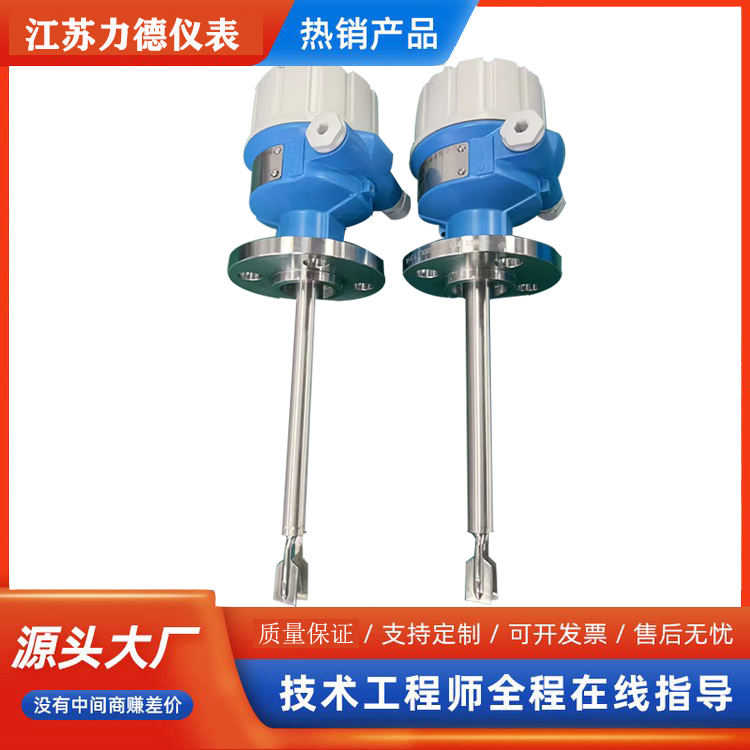

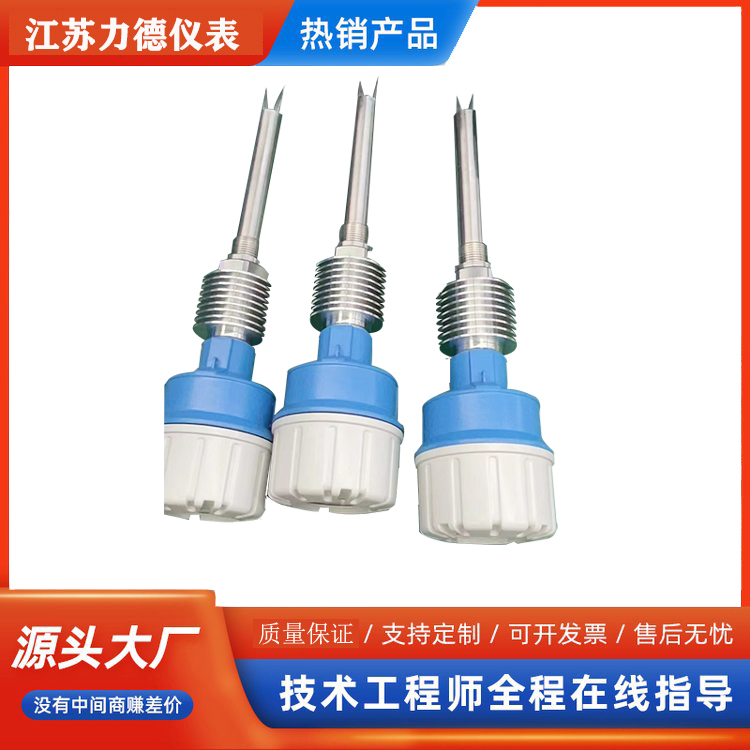

一,LD-YCK系列卫生型音叉液位开关产品概述
音叉液位开关由晶体激励产生振动,当音叉被液体或固体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子",凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子"。无活动部件,因此无需维护和调整,是浮球开关的升级换代产品。对物位进行上、下限报警及控制。
二,LD-YCK系列卫生型音叉液位开关技术参数:
1、工作温度:
传感器部分:普通型:-20℃~+80℃、高温型:-20℃~+200℃;
电路部分:-20℃~+70℃(工业品)、-30℃~+80℃(工业品);
2、相对湿度:5~100 (%);
3、大气压力:86~108 (Kpa);
4、环境振动等级:V·L·4加速度≤1g;
5、电源电压:220V AC±10%50Hz~60Hz本安型:85V~264V AC;
6、电源功耗:≤3VA;
7、工作压力:1MPa;
8、物料介质安息角:>20°;
9、物料介质密度:液体>0.7g/cm3、固体>0.1g/cm3;
10、料颗粒尺寸:≯15mm;
11、物料介质粘度:(液体)<1000mm2/s。
三,LD-YCK系列卫生型音叉液位开关主要特点:
1、结构体积小,工作可靠;
2、螺纹和活套式法兰连接方式,便于安装;
3、不受被测物料的电性能影响;
4、抗粘污力强,只要两叉股间没有完全粘连,仪表仍能正常工作;
5、音叉料位开关具有多种信号输出形式可供选择。
四,LD-YCK系列卫生型音叉液位开关产品调试:
1、检查电源接线:
所有电源接线均接至电子单元顶部的端子板上。
2、高低位报警选择:
高低位报警可在现场由安装在电子单元上的高低位报警选择跳块进行设置。在右侧时为高位报警,在左侧时为低位报警(出厂时一般设为高位报警,也可以改变输出接线)。
高位报警:当物料淹没传感器中心端时(或仪表出现故障时),发出高位报警信号。
低位报警:当物料低于传感器中心端时(或仪表出现故障时),发出低位报警信号。
3、继电器的接线:
a、每台仪表带有一组继电器触点(SPDT)单刀双掷,继电器仅作为一个开关,不能直接带动报警器或其他较大功率设备动作。所有控制信号均由电子单元顶部的端子排输出。绿灯亮时表明继电器工作正常(未报警,如图3所示),灯灭时继电器处于报警状态(在断电或仪表出现故障时,继电器也处于报警状态)。
b、打开外壳上盖,内有接线端子、拨动开关、发光二极管LED,灵敏度调节钮。灵敏度调节钮顺时针旋转,灵敏度降低;逆时针旋转,灵敏度增高。通常出厂时已标好无需调校,对于高粘度液体介质,一般调低灵敏度。
