- 企业类型:制造商
- 新旧程度:全新
- 原产地:江苏
- 工作温度::叉体 -40~150℃
- 工作压力::≤2MPa

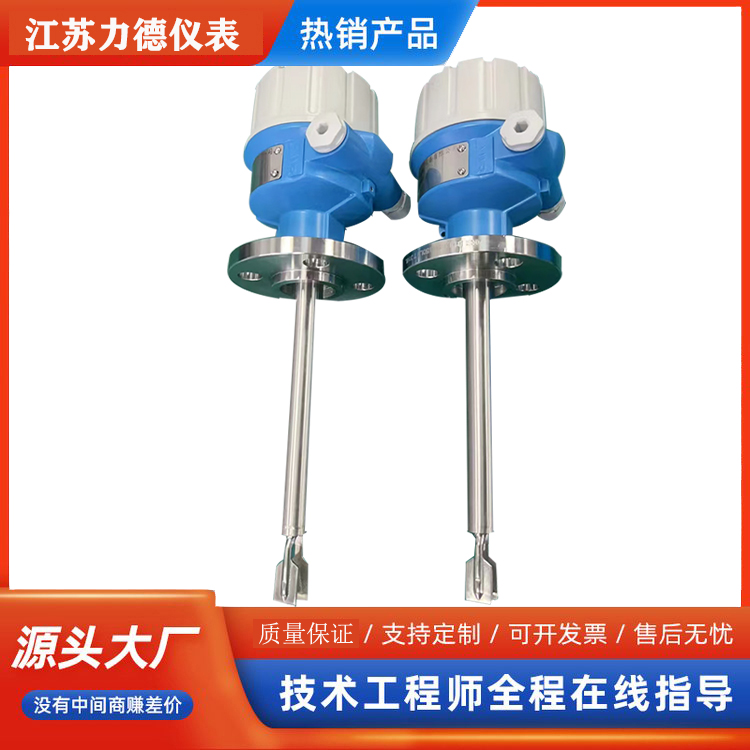

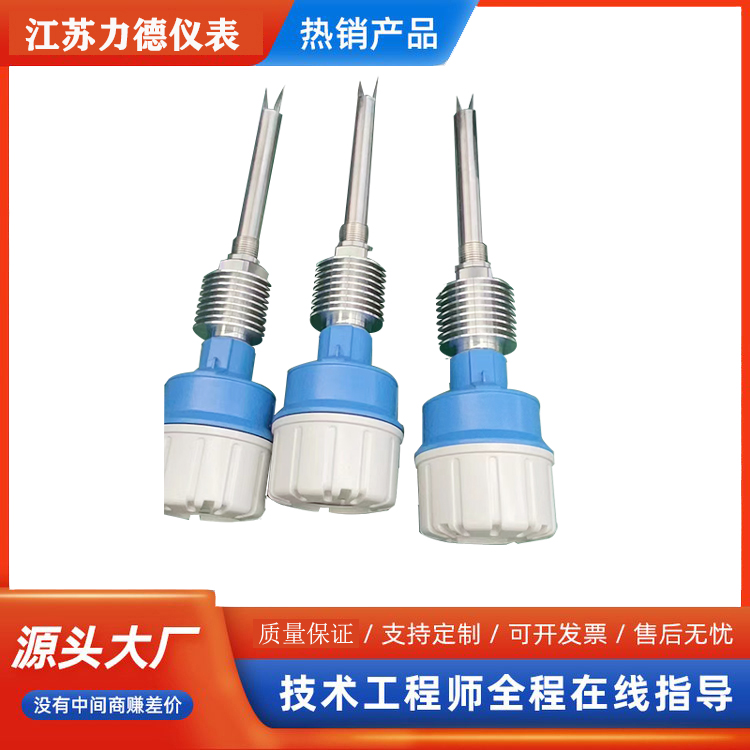

LD-YCK系列音叉液位开关产品概述
几乎适用于所有的液体介质,如具有爆炸性和非爆炸性危险的液体,腐蚀性液体(酸、碱)高粘度液体等;它不受泡沫、涡流、气体的影响。同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。
1、自来水、矿泉水;
2、纸浆、胶水、染料;
3、废水、泥浆、酸碱溶液;
4、可产生气体的液体;
5、啤酒、啤酒发酵剂、饮料;
6、柴油等危险场所;
7、流动性好的固体粉料。
LD-YCK系列音叉液位开关主要特点:
1、带智能电路的料位,液位开关,使用于——几乎所有液体——轻质固体散粒;
2、多种输出形式——2线制AC,2线制DC;
3、高频激励,抗干扰性强;
4、安装简单免维护;
5、运行与液体的电导率,介高常数,粘度,压力,温度无关。
LD-YCK系列音叉液位开关技术参数:
1、供电电压:DC24V 或 AC220V;
2、工作温度:叉体 -40~150℃;
3、环境温度:-20~70℃;
4、工作压力:≤2MPa;
5、介质密度:≥ 0.7g/cm3;
6、输出方式:继电器输出 (AC220V/5A,DC 28V/10A);
7、输出延时:1~50秒可调;
8、功率消耗:0.5W;
9、高低位报警:现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式);
10、电气接口:3/4“NPT; M20×1.5
11、过程连接:1“NPT螺纹安装(标准,可选BSPT);法兰安装(可选);
12、外壳防护:IP65; 13、防爆标志:Ex dⅡCT4。
LD-YCK系列音叉液位开关选型编码:
代号 | 名 称 | |
LD-YCK- | 音叉式液位开关 | |
代号 | 设计序号 | |
A | 普通型 | |
B | 高温型 | |
C | 卫生型 | |
D | 防腐型 | |
代号 | 插入深度 | |
01 | 100mm(标准) | |
02 | 杆式加长100mm-3000mm可选 | |
03 | 缆式加长分体1m-100m可选 | |
代号 | 材质 | |
1 | 220V AC +-10% | |
2 | 24V DC +-10% | |
代号 | 材质 | |
1 | 304(标准) | |
2 | 316 | |
3 | 不锈钢+PTFE | |
4 | 其他材质另行注明 | |
代号 | 过程连接 | |
G | G1螺纹(标准) | |
T | 1寸NPT螺纹 | |
F | 法兰安装(需注明法兰规格及标准) | |
C | 用户自选需另行注明 | |
代号 | 其他参数 | |
A | 常温C° | |
B | 常压 Kpa | |
C | 防护等级IP66 | |
D | 隔离防爆EXdIICT6 | |
E | 高温C° | |
F | 高压Kpa,Mpa | |
( ) | 用户其他要求 |
十、设计选用及订货须知:
1、液面控制装置型号规格;
2、测量范围;
3、工作压力、温度;
4、控制装置材质;
5、特殊要求协商;
6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件,以便正确选型。
