- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 测量范围：（0~150）℃
- 外形尺寸： 160mm×80mm×150mm

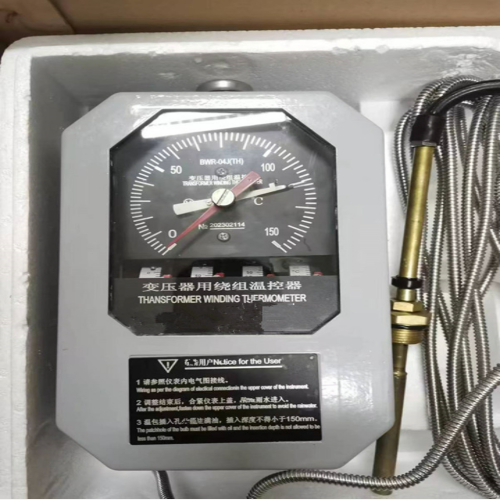

变压器绕组温控器 型号:HC13/BWR-04J(TH)
用途
BWR-04J（TH）变压器绕组温度计是变压器仪表。该仪表采用附加温|升的原理而设计，可以输出DC（4-20）mA标准电流信号供计算机系统及二次仪表使用，实现无|人|电站管理。
工作原理
BWR-04J（TH）变压器绕组温度计，主要由弹性元件、传感导管、感温部件、电热元件、一体化变流器和数显仪组成。
变压器绕组温度计的温包插在变压器油箱|顶|层的油孔内（如图1所示），当变压器负荷为零时，绕组温度计的读数为变压器油的温度；当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件；电热元件产|生的热|量，使弹性元件的位移量增|大。因此在变压器带上负荷后，弹性元件的位移量是由变压器顶|层油温和变压器负荷电流二者所决定；变压器绕组温度计指示的温度是变压器油温与线圈对油的温|升|之和，反映了被测变压器线圈的热部位温度。
变压器绕组温控器 型号:HC13/BWR-04J(TH)
主要技术性能及参数
4.1 BWR-04J（TH）技术参数
4.1.1 输出信号：DC（4-20）mA标准电流信号
4.1.2 工作条件：环境温度（-40~+55）℃、相对湿度≤95%。
4.1.3 测量范围：（0~150）℃。
4.1.4 准|确|度：2.0|级（检测点允许的误差为±3℃）。
4.1.5 开关性能：四组可调开关，各组开关均能在全量程内设定。
4.1.6 开关动作误差：±2℃。
4.1.7 开关切换差：6±2℃。
4.1.8 开关额定功率：AC250V/5A。
变压器绕组温控器 型号:HC13/BWR-04J(TH)
4.1.9 温包尺寸：（Ф14×105）mm、安装螺纹为（M27×2）mm
4.1.10 毛细管长度：5m。
4.1.11 仪表外形尺寸及安装尺寸（见图2）。
4.1.12 防|护|等|级：GB4208—84中IP55。
4.1.13 电热元件温|升|特|性
4.2 XMZ-YJ数字式温度显示仪技术参数
4.2.1 输入信号：DC（4～20）mA电流值。
4.2.2 工作条件：环境温度（0~50）℃、相对湿度≤85%。
4.2.3 工作电源：AC220×（1±10%）V、频率（50~60）Hz。
4.2.4 显围：0-150℃。
4.2.5 精度等|级：1.0|级。
4.2.6 输出信号：DC（4～20）mA电流值。
4.2.7 显示方式：数码管显示。
4.2.8 安装方式：嵌装式。
4.2.9 外形尺寸：160mm×80mm×150mm。
4.2.10 开口尺寸：152+1mm×76+1mm
