- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国
- 时间测量范围：0-200s
- 库号：M155476

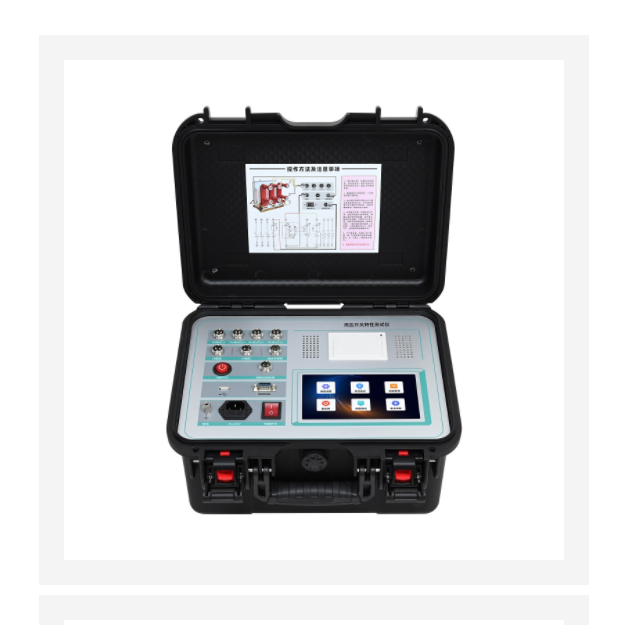

高压开关特性测试仪 中西器材 SLDB-FJ-2000
技术要求：
测试项目：时间测量、行程测量、线圈电流测量；
外部电源输入：100~240V AC，50/60Hz；
功耗：不小于200VA；
GIS双接地套件：
AL 值：≥7000（nH）；
线芯损耗PMAX值：≥100（mW/cm3）；
动态电容测试：测试GIS断路器时，无需断开接地排，无需多余配件，可直接进行分合闸测试；
计*时通道数量：6通道；
时间测量要求：时间测量采用了有源干扰抑*制技术，使用户即使在容性耦合的干扰电流下也可得到准确的时间测试结果和的预插电阻值；
时间测量范围：0-200s；
分辨率：0.05ms；
准确度：±0.01%读数±1个取样周期；
采样率：≤40kHz；
主触头和电阻触头计*时短路电流：9.7mA或42±10%；
预插入电阻测量范围：30~10000Ω；
误差：读数的±10%或量程的±0.1%；
电压测量测试范围：±50V峰值，±15V峰值，±0.5V峰值
分辨率：16位；
误差：读数的±1%或量程的±0.1%；
控制模块通道数量：6通道；
电流测量范围：0~±80A AC/DC；
分辨率：16位；
误差：读数的±2%或量程的±0.1%；
模拟通道：3条隔离的通道；
数字通道：6通道；
高压开关特性测试仪 中西器材 SLDB-FJ-2000
线圈电流测量要求：须显示线圈电流曲线，通过软件对各个拐点进行分析，并得出测试结果；
断路器动作分析：合，分，合-分，分-合，分-合-分，第I次跳闸测试；
软件：配备配套用的分析软件可在电脑控制所有模块；
其他功能要求：可以用第二速度来衡量开断动作过程中的阻尼，也可以用断路器完全分闸后两点之间所用的时间来衡量；
屏幕：触摸显示屏；软、硬件操作界面：支持中文等语言。
高压开关特性测试仪 中西器材 SLDB-FJ-2000
仪器特点：
⑴、适用于SF6开关、GIS组合电器、真空开关、油开关、真空接触器（电保持单线圈，如是双线圈接触器请选择真空开关类型）。同时可测12路金属触头断口、6路主断口和6路辅*助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及闭锁电源等功能。配有高速热敏打印机，方便现场打印测试数据。

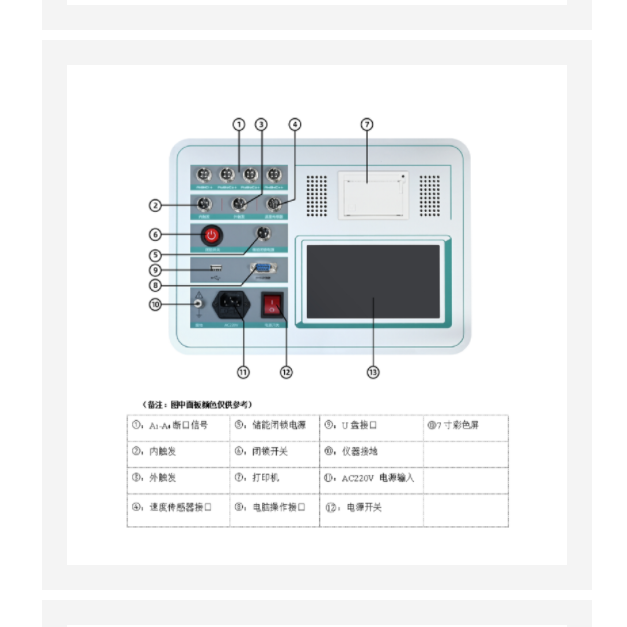

⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便。可提供DC20～270V可调电源，瞬*时电流≤30A。双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。

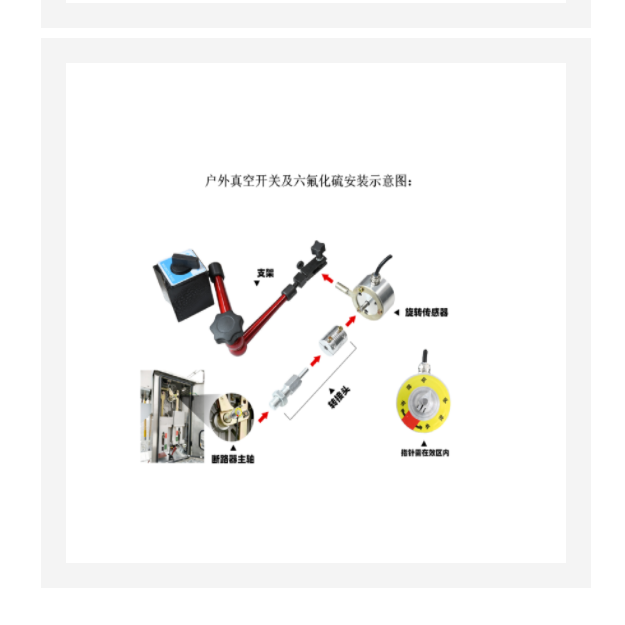

⑷、配备直线传感器、旋转传感器，配配套用固定多功能接头，安装方便。直线传感器30-1000mm长度任*意设置，需配传感器即可，仪器不需要返厂改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。
⑹、配备U盘接口及RS232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，RS232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内使用。
高压开关特性测试仪 中西器材 SLDB-FJ-2000
主要技术参数：
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差（1～99ms）
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：1ms～10000ms，分辨率：0.01ms,
外触发测试范围：1ms～10000ms，
999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。
在200ms以内准确率：0.05%±0.1ms 准确率：0.05%±0.1ms
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：直线传感器 0.01～20.00m/s，准确率:±0.1m/s
345°角度传感器 0.01～20.00m/s。准确率:±0.1m/s
4.行程测量：动触头行程（行程）
接触行程（开距）
*行程
过冲行程或反*弹行程
5.测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
可选配100-1000mm任*意长度的直线传感器。
旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.08о。
准确率:土(1%L+0.2)mm
6.电流电阻范围：电流≤20A，分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。
准确率:土5%。
7．仪器电源 ：AC 220V ± 10%；50Hz ± 10%
8．直流电源输出:DC20～270V连续可调，瞬*时电流≤30A，功率3300W。
9. 外触发触发电压：AC/DC10-300V，电流≤120A
10.隔离开关或储能到位断路器测量范围：
⑴、电压输出：DC20～270V（可调）；
⑵、电源输出时间：0.01-10秒（可设置）；
⑶、断口信号采集时间≤10秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11．主机体积：360×260×170mm
12．使用环境： -20℃~+50℃
13．相对湿度：≤90%
