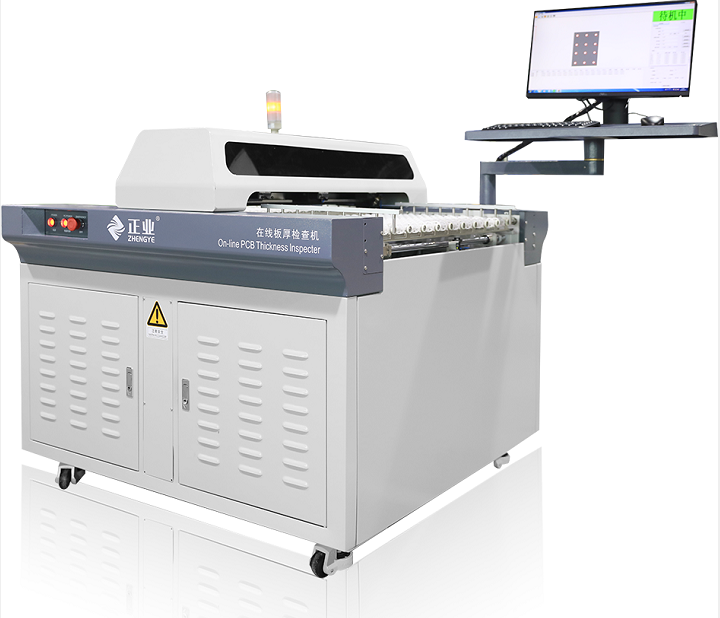

在线板厚检查机（BH12）
On-line PCB thickness Inspector (BH12)
用途
在线板厚测量仪，应用于PCB/PCBA、汽车、机加工等行业，采用非接触式激光测量，能够在线精密测量PCB压合后板材及塑胶、模类等的厚度。
特征
1、高质量:在线检测减少不良品的产出，采用非接触式激光测量，无破坏性;
2、高效率:测量效率为6-8S/pc;
3、数据精准:测试精度高达加减5μm，同时在线检测可减少人为记录和测试误差;
4、测试板厚:0.1-10 mm，适用板材厚度范围广;
技术参数
项目ITEM | 规格参数SPECIFICATIONS |
型号model | BH12 |
仪器功能Instrument function | 在线板厚检测On-line PCB thickness Inspector |
测量类型Measuring type | 非接触式镭射激光测量Non-contact measurement |
测量板尺寸Measuring PIate Area | 200mm*220mm 一750mm*730mm |
测试点范围Test point range | 1.板两边测试点距板边5-100mm可调 2.板中心测试点位于中心 1.The distance between the test points on both sides of the board and the board edge is 5-100mm adjustable. 2.The central test point of the plate is located in the center |
测量板厚度Test plate thickness | 0.1mm - 10mm |
测试精度Accuracy of the test | ±5μm(标准片Standard piece) 0-15μm (PCB板与千分尺实测对比，PCB翘曲<1mm) 0-15μm（Measured comparison between PCB board and micrometer，PCB warpage<1mm） |
测量效率Test efficiency | 6-8S/pc |
平台输送速度Platform speed | 6M/min、12M/min、15M/min（或自定义Or custom） |
电源要求Power Requirement | AC220V 50HZ |
气源要求Air supply | 0.4-0.6Mpa |
测试的点定位精度Test point positioning accuracy | ±5mm |
测试点Test point | 1.自定义测试点坐标self-selection(点位总数<600个) 2.软件指定，均布5点、9点和12点The software specifies that 5 points, 9 points and 12 points are evenly distributed |
MES | 支持数据传输及远程操作(标机无此功能，另行开发)Support data transfer, remote operation |
SPC | 测试点极差分析图，小均值显示The maximum, The minimum value, The average |
储存结果命名Save result naming | 以品名/料号/日期进行保存The name,Batch number,The date of |
调档方式Invoke standard files | 扫码自动调档The maximum, The minimum value, The average |
防尘装置To prevent dust | 设置仪器及配件的自身防尘与除尘Prevent dust and remove dust |
输送方式Transportation way | PV滚轮PVC Scroll wheel |
功率Power | 2KW |
重量Weight | 400KG |
PCB板间距PCB spacing | 6M/min>300mm，3M/min>150m |
