- 企业类型：贸易商
- 新旧程度：全新
- 原产地：中国

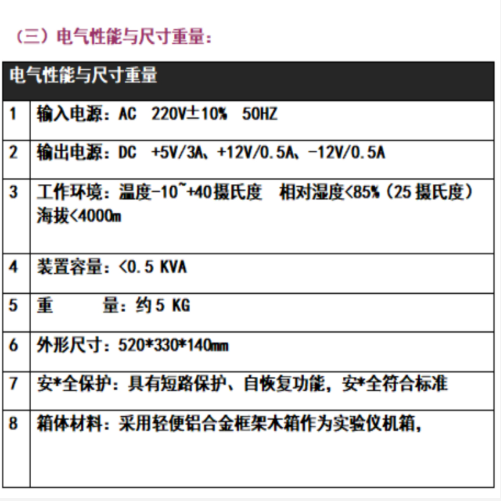

- 重量：约5KG
- 尺寸：520*330*140mm

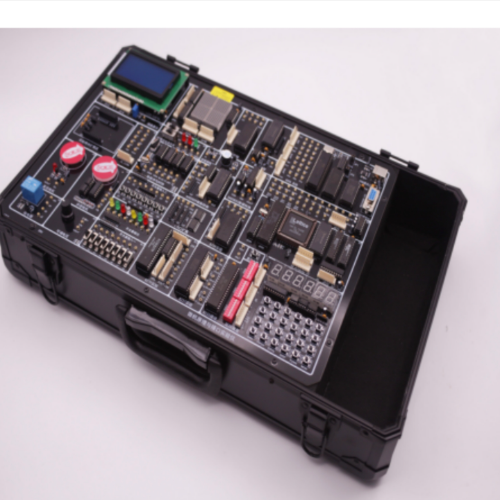

微机原理接口实验仪 MH800-DICE-M803
系统资源开放，板载资源扩展性
DICE-M803实验平台采用INTEL8088(兼容8086)系统，所有系统资源，8位数据线，16位地址线，读写等控制信号引出对用户开放。实验箱板载了模块资源，详见模块资源列表。在此基础上还提供了“实验模块扩展”接口，并提供传感器模块包，使得单一传感器实验平台和微机接口实验平台摆脱了分离教学的局限性，实现了传感器与微机接口等相关技术的结合
标配G速易用USB通讯接口，可在线仿-真和调试程序
标配USB 通讯接口，即插即用，台式电脑、无串口的笔记本均适用, 支持WINXP，WIN7,WIN10,WIN11等操作系统。也可方便切换为RS232串行通讯接口。通过上位软件联机可实现在线仿-真、调试和开发程序。
微机原理接口实验仪 MH800-DICE-M803
无需电脑，快捷的演示模式
系统配有管理监控，在无PC机连接状态下，系统自动切换到脱机管理状态，用户可通过实验箱右下角4*6键盘轻松调用EPROM中的实验程序完成实验，可脱机运行实验。方便老师在教学初期进行实验的验证和演示
阶梯化难度设计，详尽的实验指导
实验案-例的难度阶梯化设计，从简单到复杂。让新手真-正在不知不觉中从入门到各种复杂系统和程序的设计

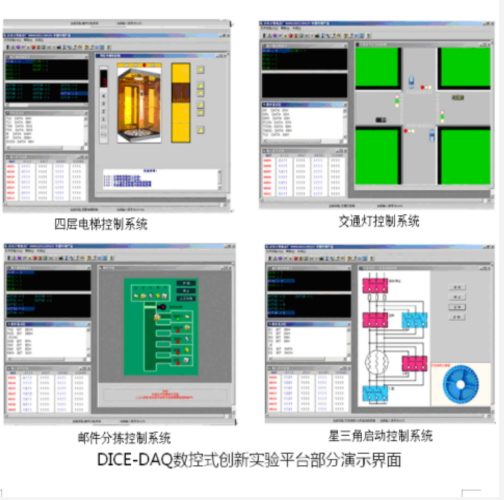

形象生动的数控式创-新实验平台（选配模块，实验室配置1套）
DICE-DAQ数控式创-新实验平台，是将一些复杂的例如四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来，借助PC要资源，仿-真实物的控制系统。通过USB接口电路，实现CPU对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性、可实现复杂的闭环控制
微机原理接口实验仪 MH800-DICE-M803
实验箱模块资源及附件列表（标配）
1.用户CPU（Intel 8088），可在线仿-真 2.USB通讯接口
3.数据、地址线，读写信号等控制线，及译码地址区 4.译码、锁存单元
5.（由CPLD芯片1032设计）
6.扩展ROM（64K）、扩展RAM（64K） 7.扩展模块区（可扩展传感器等模块）
8.RS232串行通讯口 9.8251实验模块
10.8253实验模块 11.8279实验模块
12.8237实验模块 13.8259实验模块
14.8255实验模块 15.8155实验模块
16.4*6矩阵键盘模块 17.6位动态数码管实验模块
18.8位LED发光二极管输出模块 19.8位开关量输入模块（拨码开关）
20.8位开关量输入模块（按钮开关） 21.16*16点阵实验模块
22.128*64液晶显示模块 23.直流电源模块（提供+5V、+12V、-12V）
24.I/O口扩展模块（74LS244、74LS273） 25.蜂鸣器模块
26.射极跟随器实验模块 27.单脉冲与固定时钟模块
28.并行A/D转换模块（ADC0809） 29.并行D/A转换模块(DAC0832)
30.可调电压模块 31.音频功放模块（LM386）
32.继电器模块 33.直流电机模块（带霍尔传感器）
34.四相步进电机模块（带驱动电路） 35.标配光盘一张（内含源代码、工具软件、电子版实验指导书等资料）
36.标配220V电源线一根 37.标配实验连接线、八芯彩色连接线若干
工具软件
1 dice8088.exe 上位机通讯软件
2 CH340K驱动程序 usb驱动程序
3 串口调试助手V2.2.exe 串口调试助手
4 ZIMO221.EXE 取模软件
6 Zip解*压缩.exe 解*压缩软件
7 AdbeRdr708_zh_CN.exe PDF阅读软件
程序
1 ASM汇编语言代码 dice8088.exe 软件调试通过
2 C语言部分（数码管显示程序例程） dice8088.exe软件调试通过
文档
1 DICE-M803用户手册 实验模块介绍，原理，连线
2 相关器件PDF文档资料 其它相关PDF文档资料
（五）、实验所需仪器仪表（自行配置）
（1）须配置：电脑； （2) 建议配置：用表、示波器
（六）装箱清单（标配）
微机原理接口实验仪 MH800-DICE-M803
序号 名称 数量
1 DICE-M803实验箱 1台
2 保修单 1份
3 标准串口通信线 1支
4 USB通讯线 1根
5 双头线（细线）
红色4根、黑色4根
其它颜色线17根 共25根
6 220V 电源线 1根
7 数据线（8芯） 5根
8 光盘 1张
